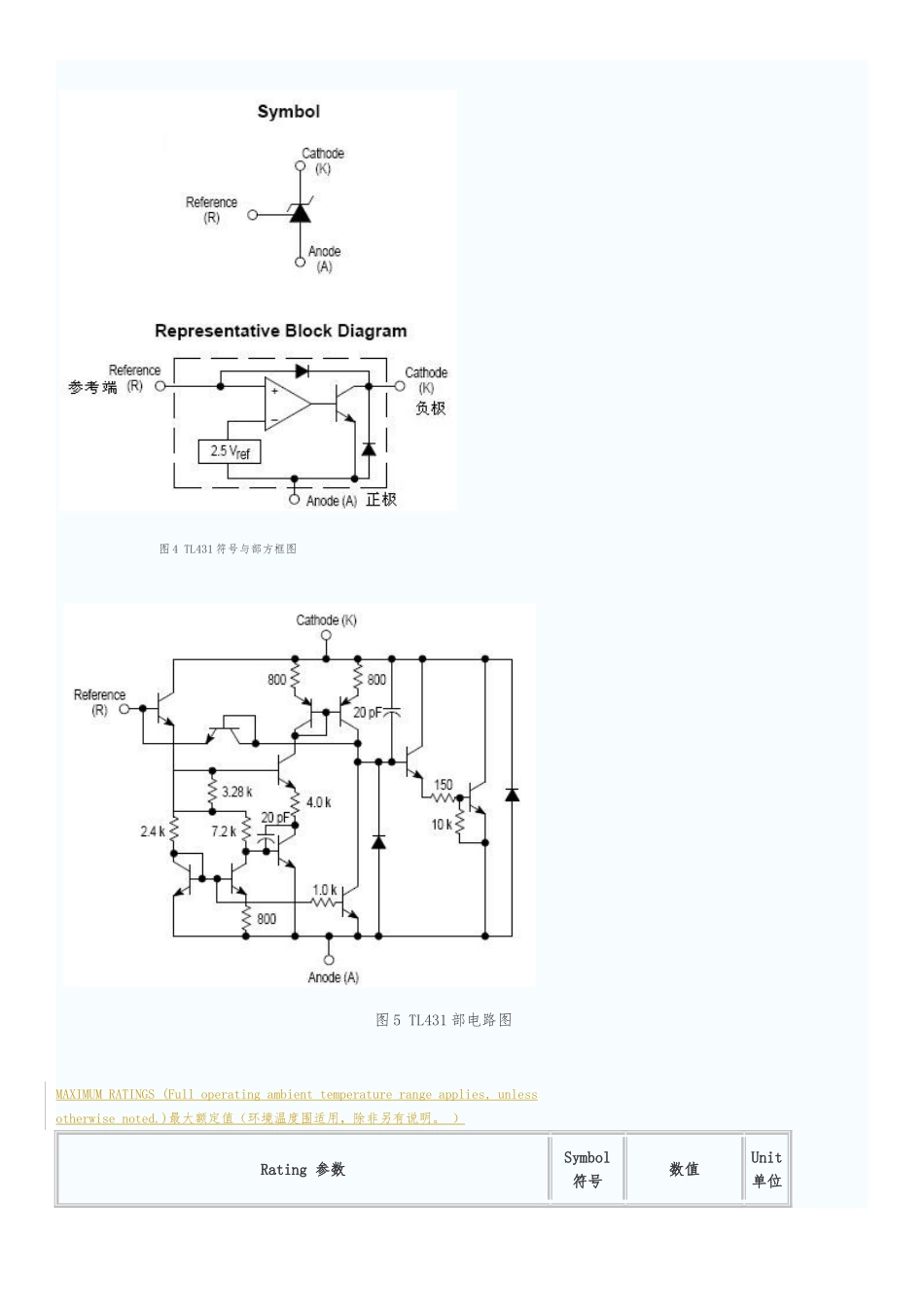

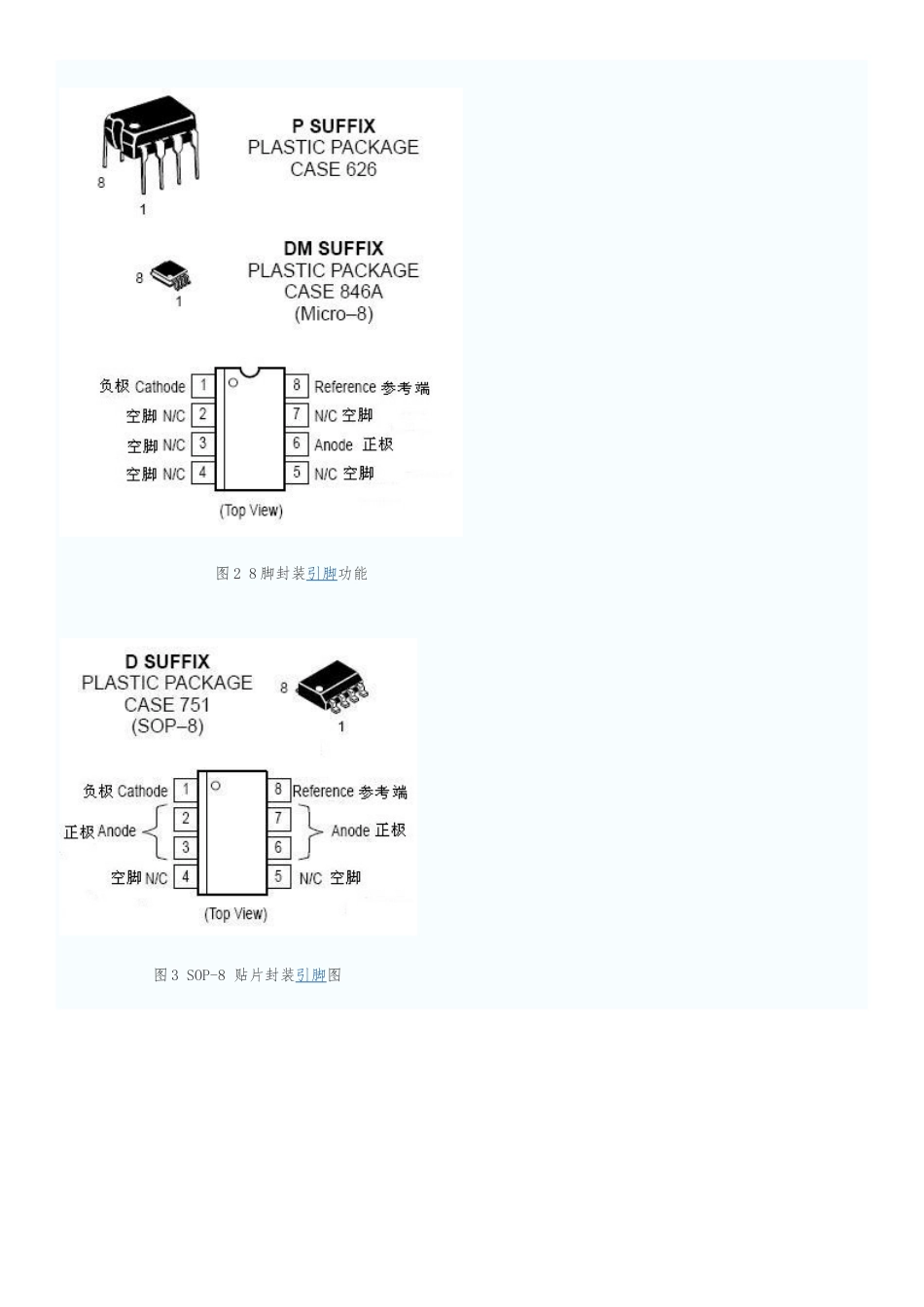

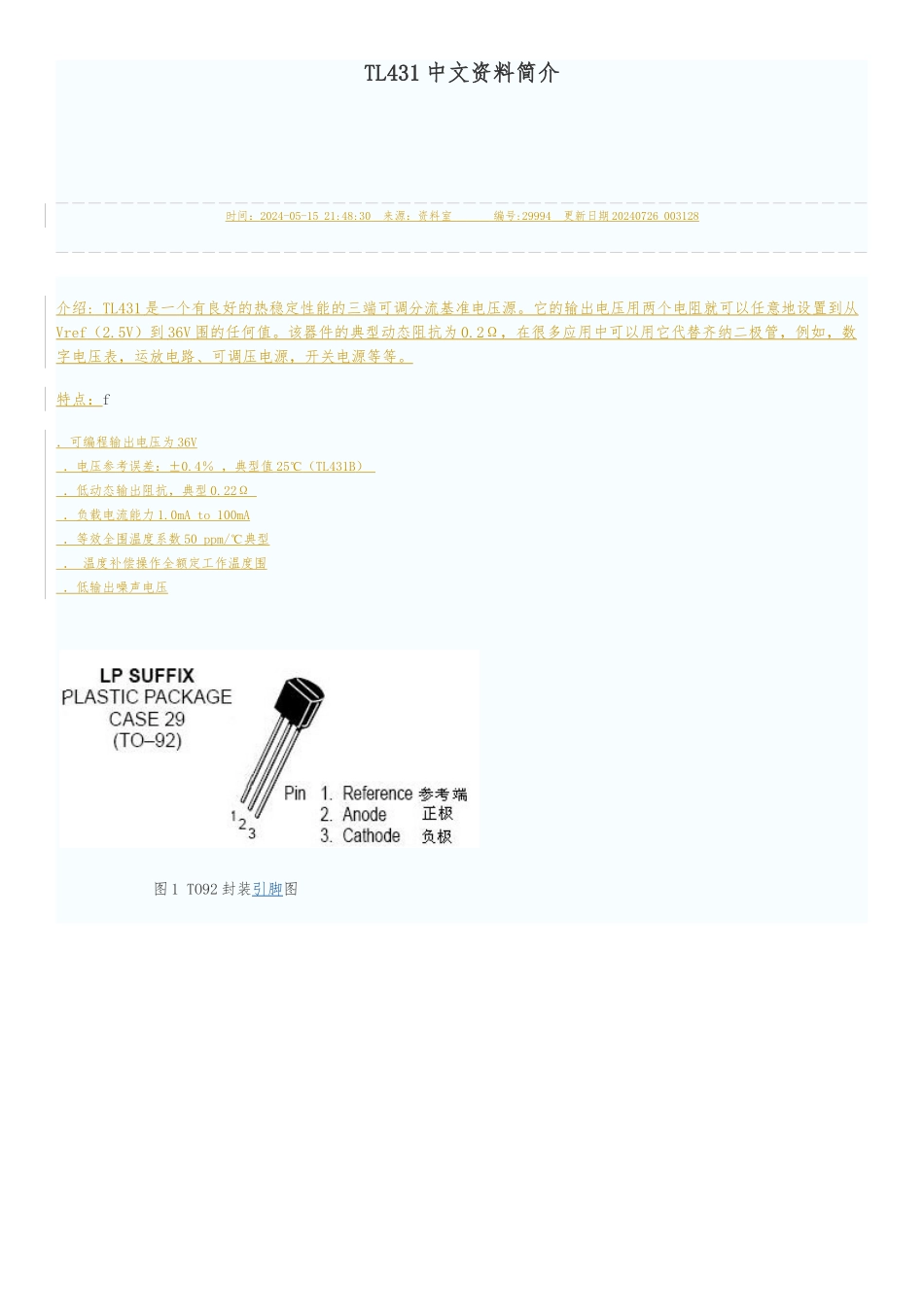

TL431 中文资料简介时间：2024-05-15 21:48:30 来源：资料室 编号:29994 更新日期 20240726 003128介绍: TL431 是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到 36V 围的任何值。该器件的典型动态阻抗为 0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。特点：f ．可编程输出电压为 36V ．电压参考误差：±0.4％ ，典型值 25℃（TL431B） ．低动态输出阻抗，典型 0.22Ω ．负载电流能力 1.0mA to 100mA ．等效全围温度系数 50 ppm/℃典型 ． 温度补偿操作全额定工作温度围 ．低输出噪声电压 图 1 TO92 封装引脚图 图 2 8 脚封装引脚功能 图 3 SOP-8 贴片封装引脚图 图 4 TL431 符号与部方框图 图 5 TL431 部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最大额定值（环境温度围适用，除非另有说明。 ）Rating 参数Symbol 符号数值Unit 单位Cathode to Anode Voltage 阴极阳极电压VKA37VCathode Current Range, Continuous 阴极电流围，连续IK–100 to +150mAReference Input Current Range, Continuous 参考输入电流围，连续Iref–0.05 to +10mAOperatingJunctionTemperature 工作结温TJ150℃Operating Ambient Temperature Range 操作环境温度围TL431I,TL431AI, TL431BITA–40 to +85℃TL431C, TL431AC, TL431BC 0 to +70StorageTemperature Range 储存温度围Tstg–65 to +150℃Total Power Dissipation 总耗散功率 常温 TA = 25℃ Derate above 25℃ Ambient TemperatureD, LP 后缀塑封PD0.70WP 后缀塑封1.10DM 后缀塑封0.52Total Power Dissipation TC = 25℃ Derate above 25℃ Case Temperature 总耗散功率 外壳温度D, LP 后缀塑封PD1.5WP 后缀塑封3.0RECOMMENDED OPERATING CONDITIONS 建议操作条件Condition 条件Symbol 符号Min 最大值Max 最小值Unit 单位Cathode to Anode Voltage 阴极阳极电压VKAVref36VCathode Current 阴极电流IK1.0100mA THERMAL CHARACTERISTICS 热特性Characteristic 特性Symbol 符号D, LP 后缀封装 P 后缀封装 DM 后缀封装Unit 单位Thermal Resistance, Junction–to–Am...
