TK-RU-116卫生级管件、接头的选用及代号编制规范-A

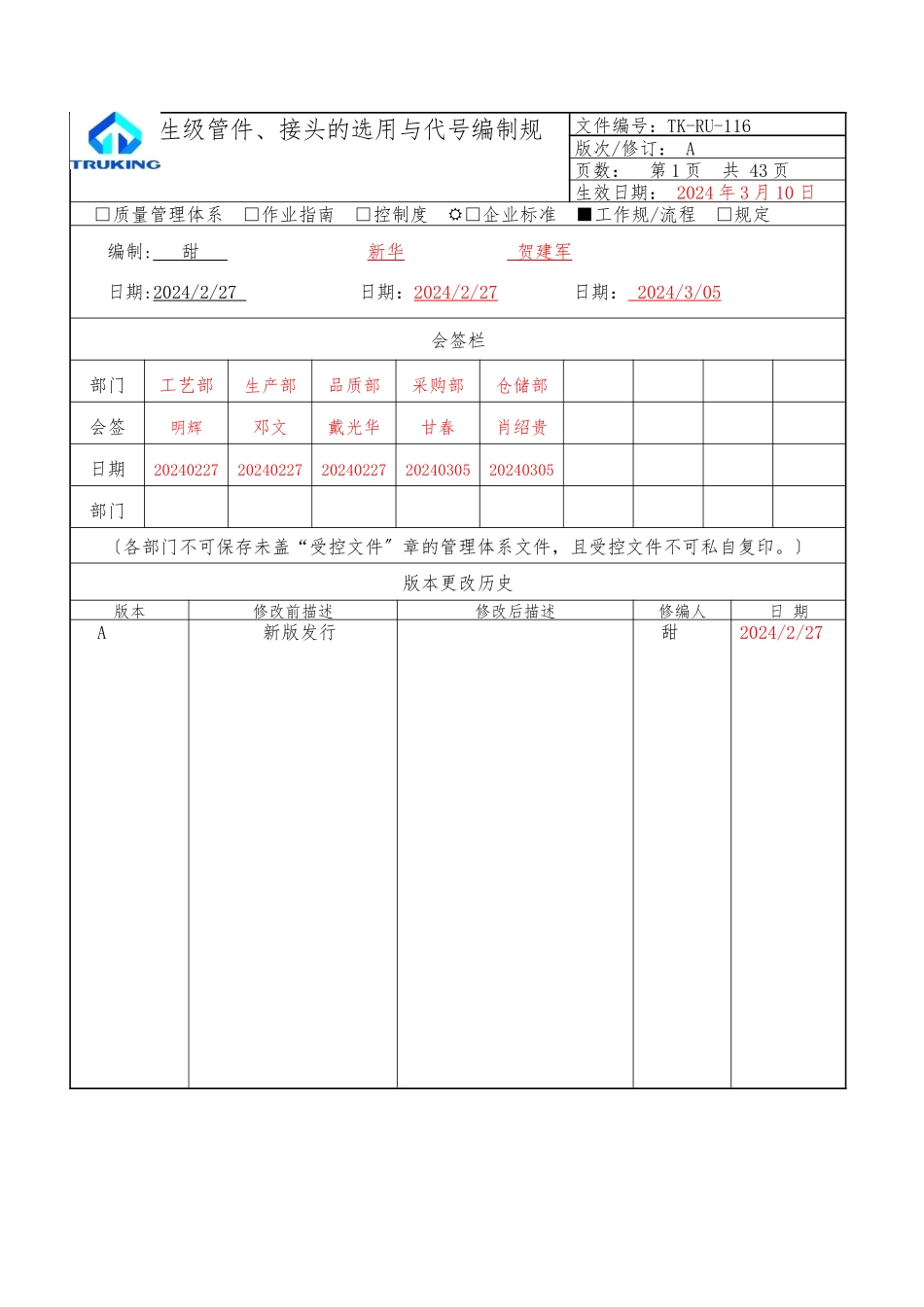

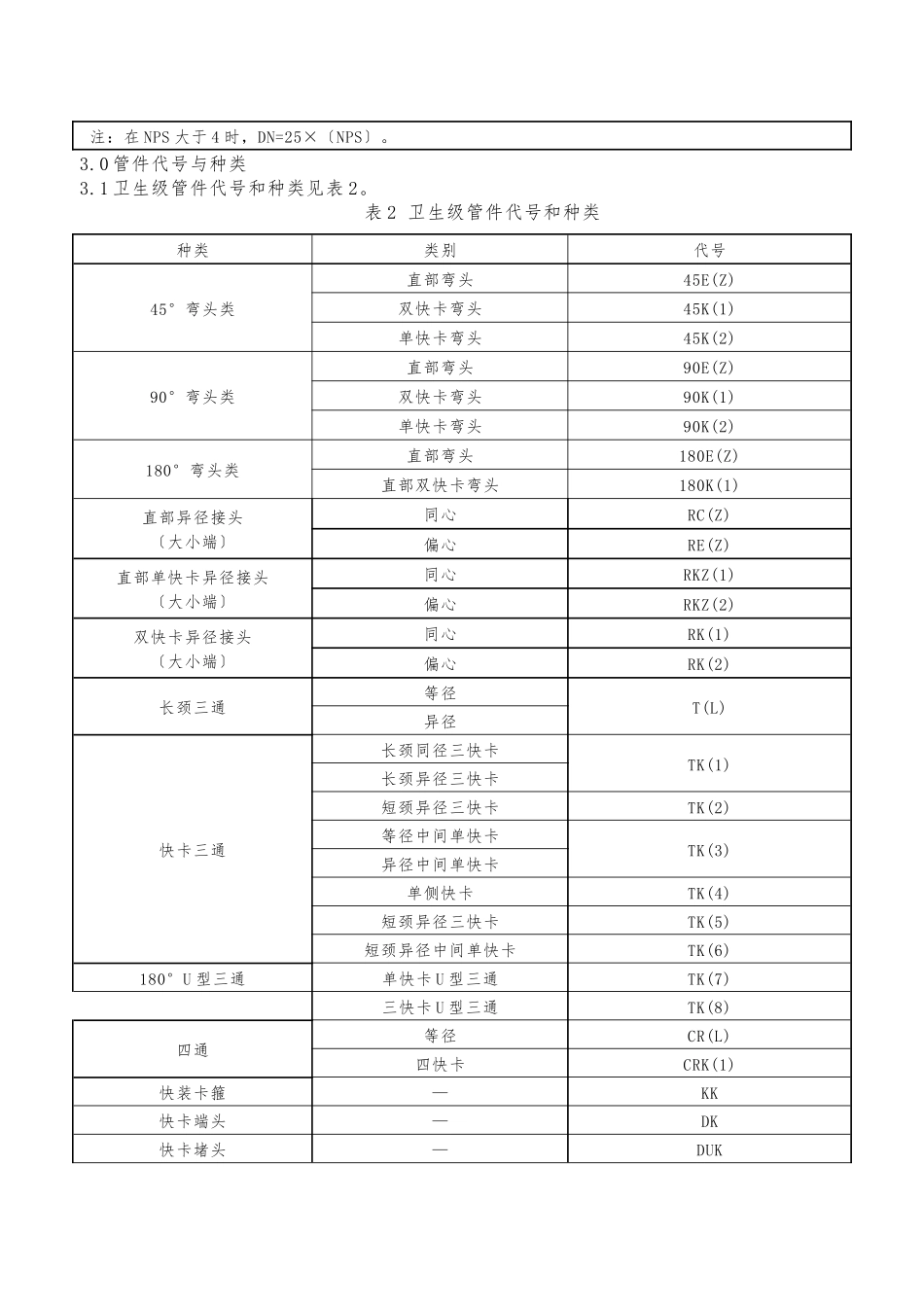

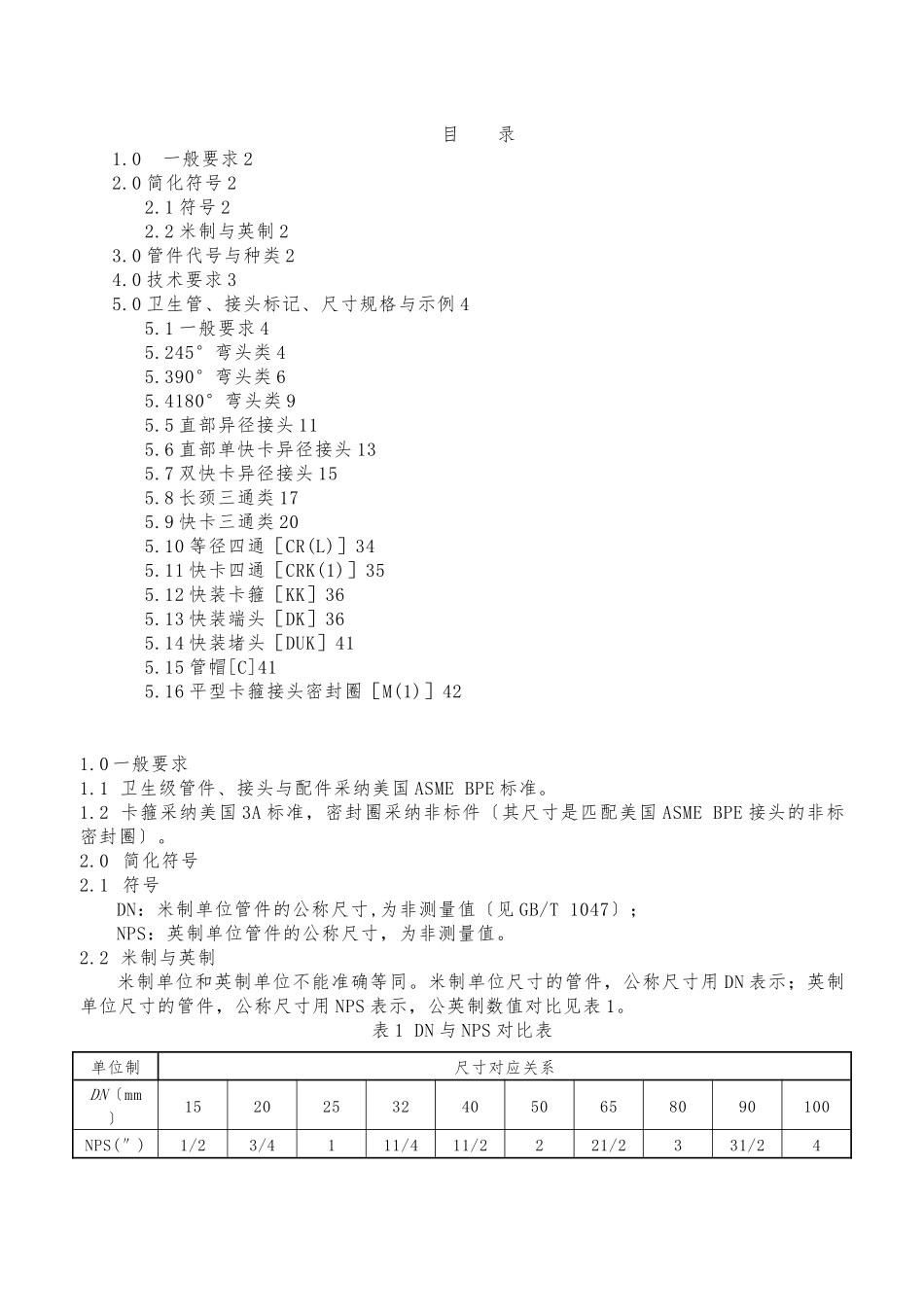

卫生级管件、接头的选用与代号编制规文件编号：TK-RU-116版次/修订： A页数： 第 1 页 共 43 页生效日期： 2024 年 3 月 10 日 □质量管理体系 □作业指南 □控制度 □企业标准 ■工作规/流程 □规定编制: 甜 新华 贺建军日期:2024/2/27 日期：2024/2/27 日期： 2024/3/05 会签栏部门工艺部生产部品质部采购部仓储部会签明辉邓文戴光华甘春肖绍贵日期2024022720240227202402272024030520240305部门〔各部门不可保存未盖“受控文件〞章的管理体系文件，且受控文件不可私自复印。〕版本更改历史版本修改前描述修改后描述修编人日 期 A 新版发行甜2024/2/27目 录1.0 一般要求 22.0 简化符号 22.1 符号 22.2 米制与英制 23.0 管件代号与种类 24.0 技术要求 35.0 卫生管、接头标记、尺寸规格与示例 45.1 一般要求 45.245°弯头类 45.390°弯头类 65.4180°弯头类 95.5 直部异径接头 115.6 直部单快卡异径接头 135.7 双快卡异径接头 155.8 长颈三通类 175.9 快卡三通类 205.10 等径四通［CR(L)］345.11 快卡四通［CRK(1)］355.12 快装卡箍［KK］365.13 快装端头［DK］365.14 快装堵头［DUK］415.15 管帽[C]415.16 平型卡箍接头密封圈［M(1)］421.0 一般要求1.1 卫生级管件、接头与配件采纳美国 ASME BPE 标准。1.2 卡箍采纳美国 3A 标准，密封圈采纳非标件〔其尺寸是匹配美国 ASME BPE 接头的非标密封圈〕。2.0 简化符号2.1 符号DN：米制单位管件的公称尺寸,为非测量值〔见 GB/T 1047〕；NPS：英制单位管件的公称尺寸，为非测量值。2.2 米制与英制米制单位和英制单位不能准确等同。米制单位尺寸的管件，公称尺寸用 DN 表示；英制单位尺寸的管件，公称尺寸用 NPS 表示，公英制数值对比见表 1。表 1 DN 与 NPS 对比表单位制尺寸对应关系DN〔mm〕152025324050658090100NPS(″)1/23/4111/411/2221/2331/24注：在 NPS 大于 4 时，DN=25×〔NPS〕。3.0 管件代号与种类3.1 卫生级管件代号和种类见表 2。表 2 卫生级管件代号和种类种类类别代号45°弯头类直部弯头45E(Z)双快卡弯头45K(1)单快卡弯头45K(2)90°弯头类直部弯头90E(Z)双快卡弯头90K(1)单快卡弯头90K(2)180°弯头类直部弯头180E(Z)直部双快卡弯头180K(1)直部异径接头〔大小端〕同心RC(Z)偏心RE(Z)直部单快卡异径接头〔大小端〕同心RKZ(1)偏心RKZ(2)双快卡异径接头〔大小端〕同心RK(1)偏心RK(...
