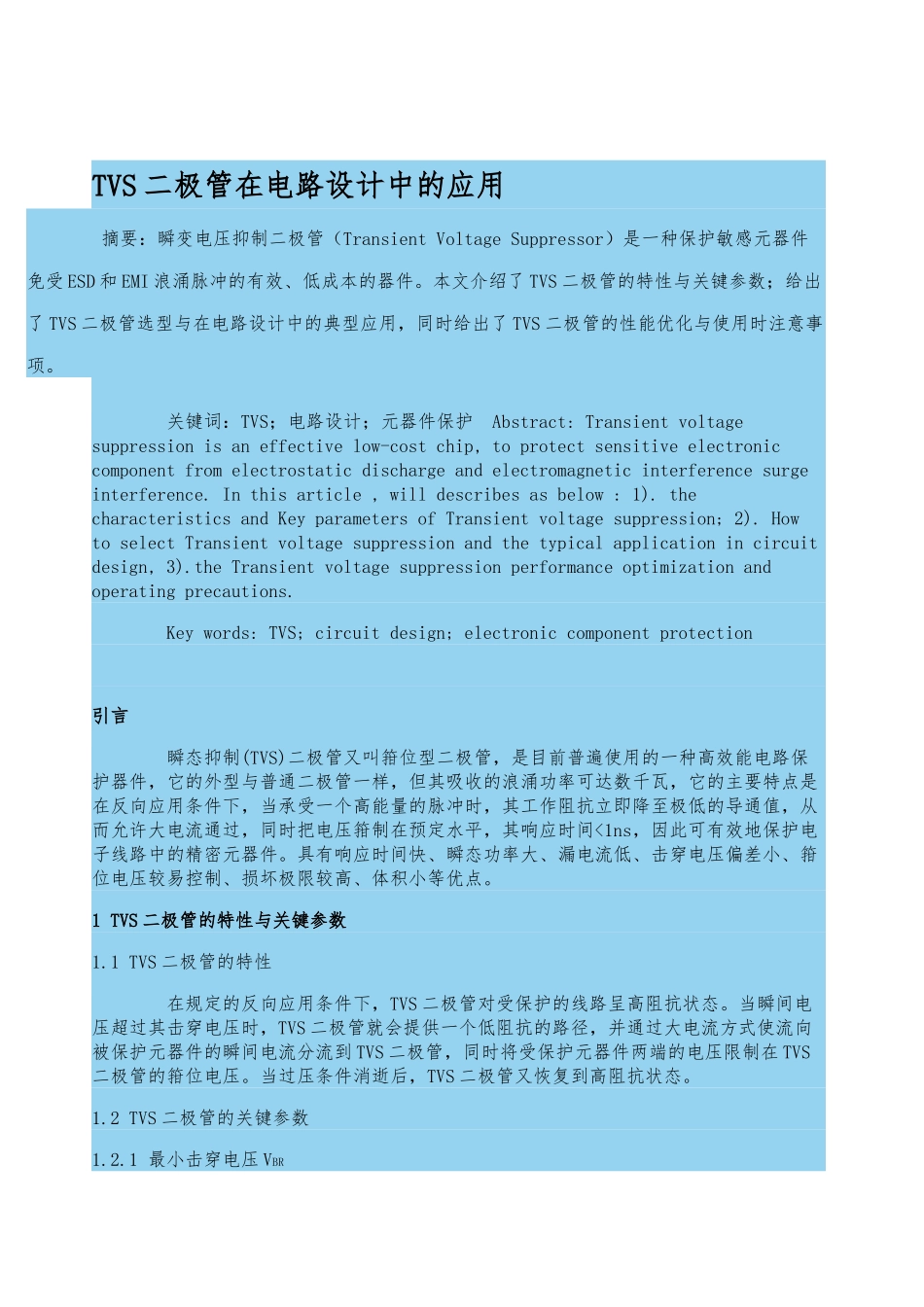

TVS二极管在电路设计中的应用_第1页
1/10

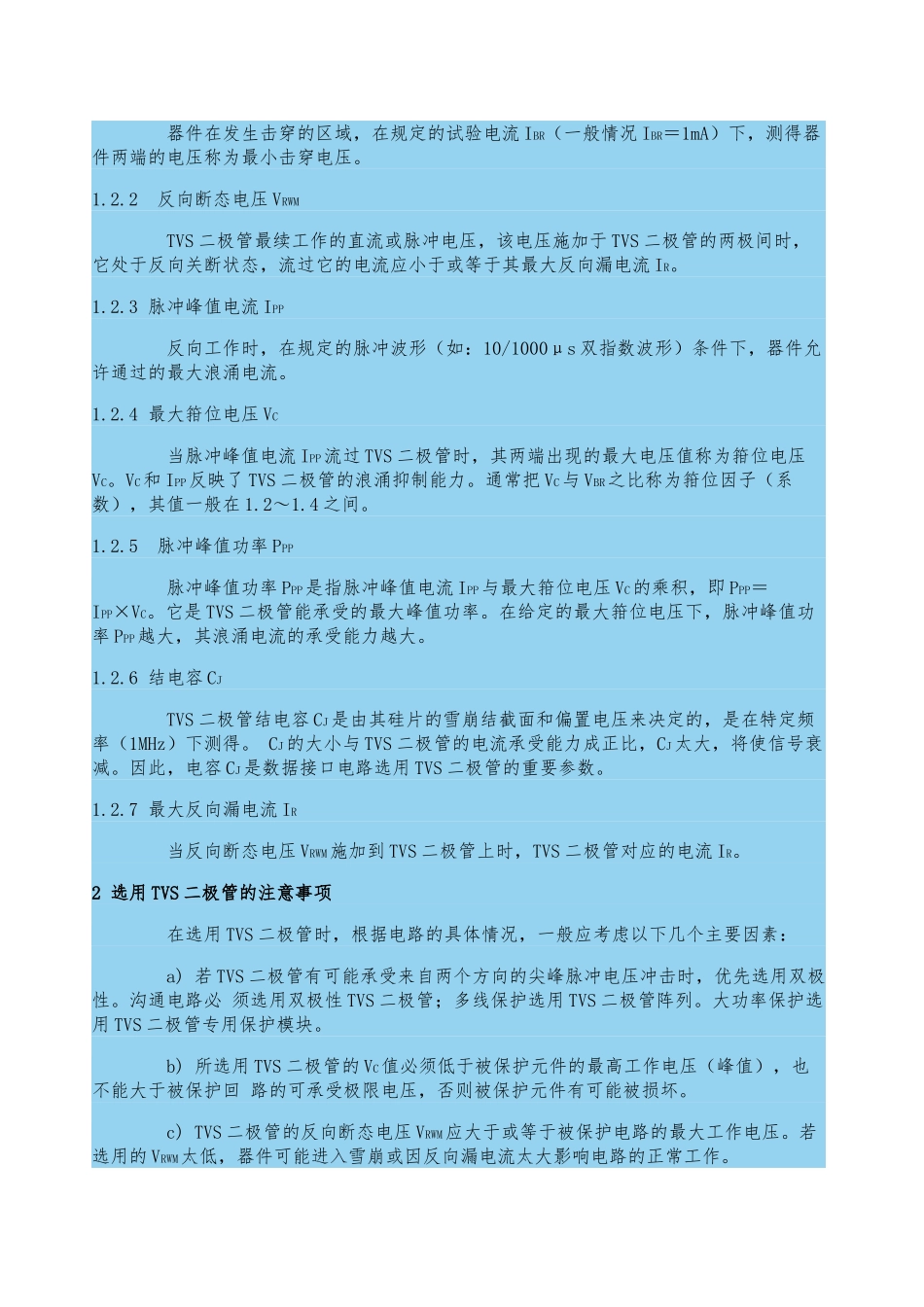

TVS二极管在电路设计中的应用_第2页
2/10

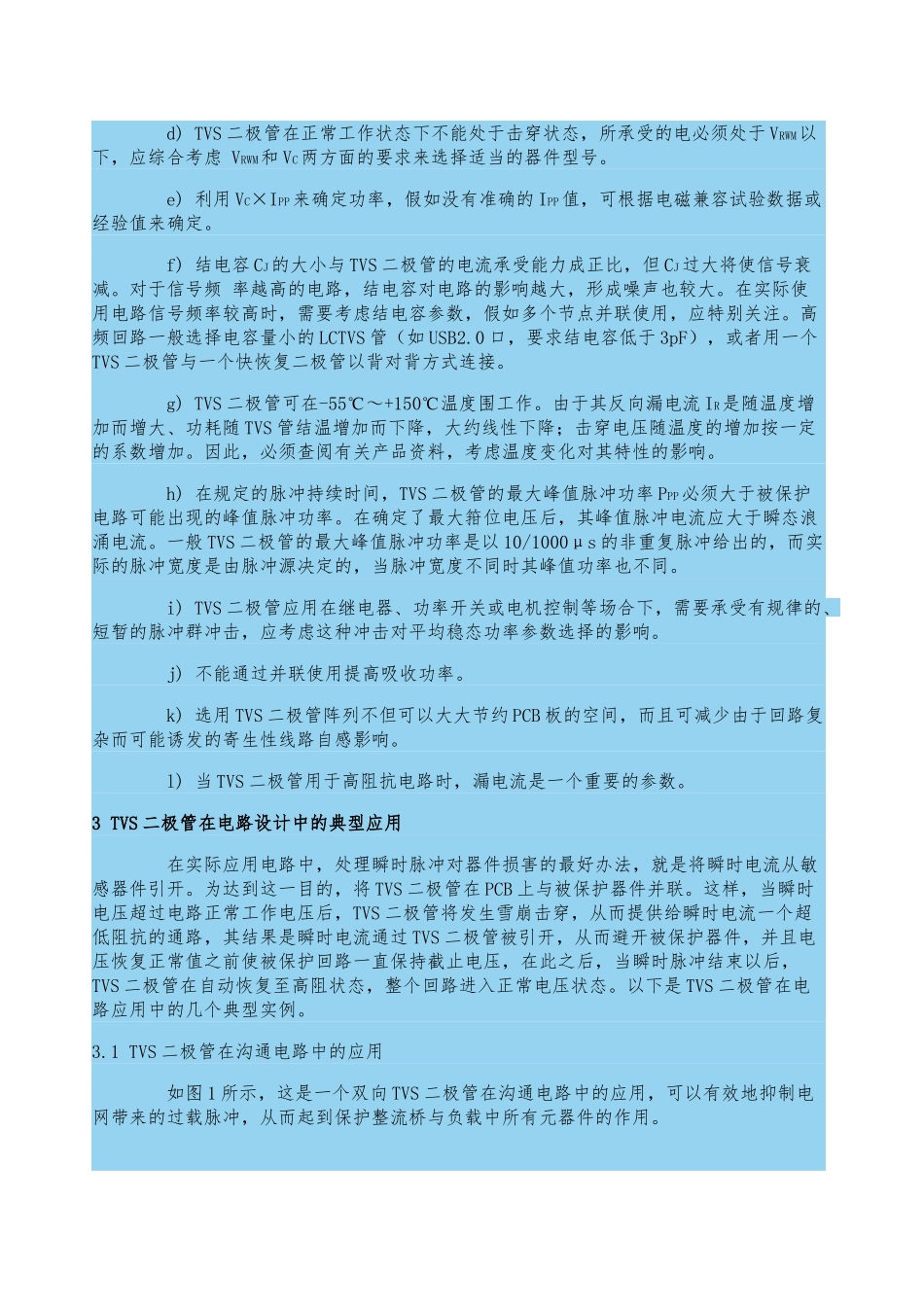

TVS二极管在电路设计中的应用_第3页
3/10
TVS 二极管在电路设计中的应用 摘要:瞬变电压抑制二极管(Transient Voltage Suppressor)是一种保护敏感元器件免受 ESD 和 EMI 浪涌脉冲的有效、低成本的器件。本文介绍了 TVS 二极管的特性与关键参数;给出了 TVS 二极管选型与在电路设计中的典型应用,同时给出了 TVS 二极管的性能优化与使用时注意事项。 关键词:TVS;电路设计;元器件保护 Abstract: Transient voltage suppression is an effective low-cost chip, to protect sensitive electronic component from electrostatic discharge and electromagnetic interference surge interference. In this article , will describes as below : 1). the characteristics and Key parameters of Transient voltage suppression; 2). How to select Transient voltage suppression and the typical application in circuit design, 3).the Transient voltage suppression performance optimization and operating precautions. Key words: TVS; circuit design; electronic component protection引言 瞬态抑制(TVS)二极管又叫箝位型二极管,是目前普遍使用的一种高效能电路保护器件,它的外型与普通二极管一样,但其吸收的浪涌功率可达数千瓦,它的主要特点是在反向应用条件下,当承受一个高能量的脉冲时,其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压箝制在预定水平,其响应时间<1ns,因此可有效地保护电子线路中的精密元器件。具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、损坏极限较高、体积小等优点。1 TVS 二极管的特性与关键参数1.1 TVS 二极管的特性 在规定的反向应用条件下,TVS 二极管对受保护的线路呈高阻抗状态。当瞬间电压超过其击穿电压时,TVS 二极管就会提供一个低阻抗的路径,并通过大电流方式使流向被保护元器件的瞬间电流分流到 TVS 二极管,同时将受保护元器件两端的电压限制在 TVS二极管的箝位电压。当过压条件消逝后,TVS 二极管又恢复到高阻抗状态。1.2 TVS 二极管的关键参数1.2.1 最小击穿电压 VBR 器件在发生击穿的区域,在规定的试验电流 IBR(一般情况 IBR=1mA)下,测得器件两端的电压称为最小击穿电压。1.2.2 反向断态电压 VRWM TVS 二极管最续工作的直流或脉冲电压,该电压施加于 TVS 二...
