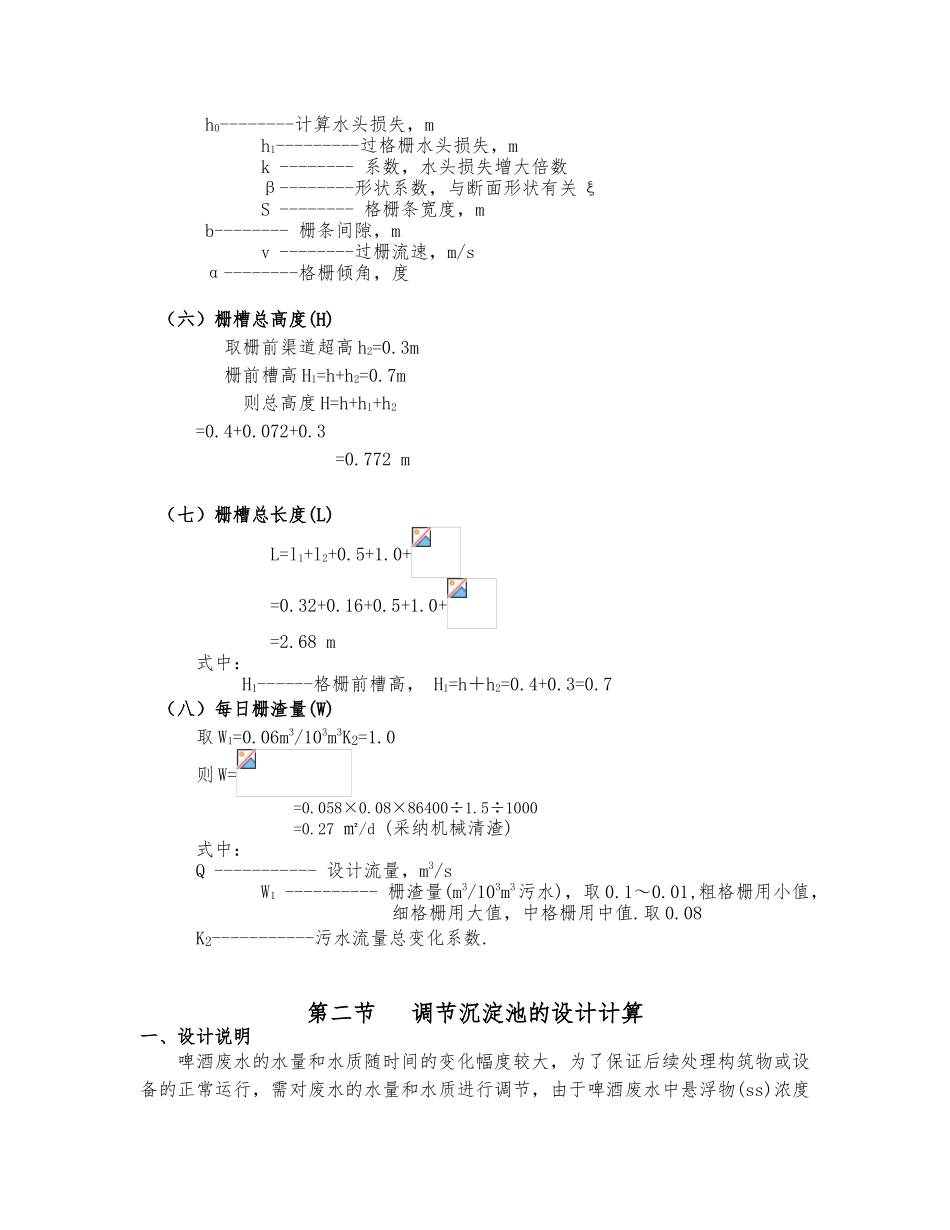

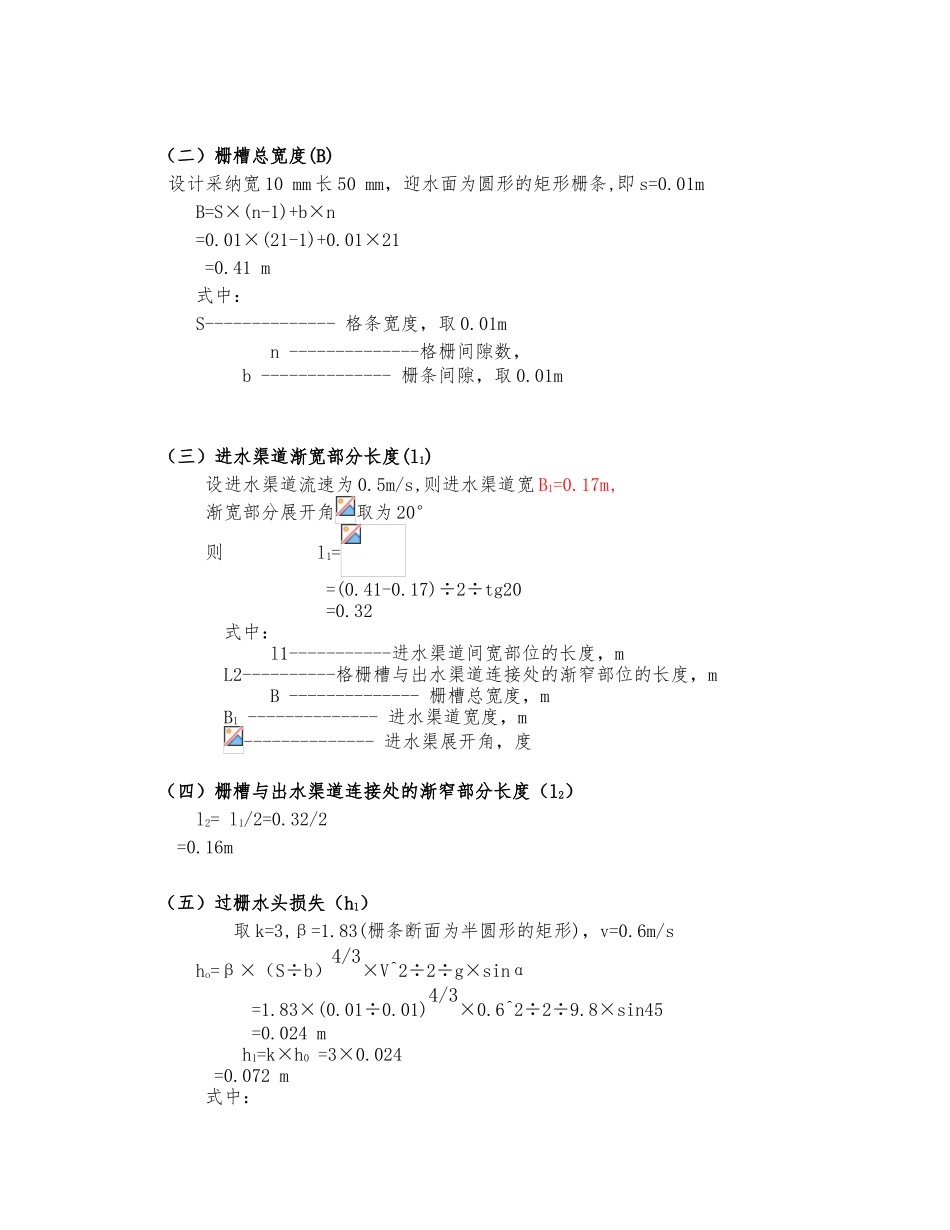

第二章 啤酒废水处理构筑物设计与计算第一节 格栅的设计计算一、设计说明格栅由一组平行的金属栅条或筛网制成，安装在废水渠道的进口处，用于截留较大的悬浮物或漂移物，主要对水泵起保护作用，另外可减轻后续构筑物的处理负荷。二、设计参数取中格栅；栅条间隙 d=10mm；栅前水深 h=0.4m；格栅前渠道超高 h2=0.3m过栅流速 v=0.6m/s；安装倾角 α=45°；设计流量 Q=5000m3/d=0.058m3/s三、设计计算（一）栅条间隙数(n)=0.058×√(sin45)÷0.01÷0.4÷0.6 =20.32取 n=21 条式中：Q -------------设计流量，m3/sα-------------格栅倾角，取 450b-------------栅条间隙，取 0.01mh ------------- 栅前水深，取 0.4m v -------------过栅流速，取 0.6m/s；（二）栅槽总宽度(B)设计采纳宽 10 mm 长 50 mm，迎水面为圆形的矩形栅条,即 s=0.01mB=S×(n-1)+b×n=0.01×(21-1)+0.01×21 =0.41 m式中：S-------------- 格条宽度，取 0.01m n --------------格栅间隙数，b -------------- 栅条间隙，取 0.01m（三）进水渠道渐宽部分长度(l1)设进水渠道流速为 0.5m/s,则进水渠道宽 B1=0.17m,渐宽部分展开角取为 20° 则 l1= =(0.41-0.17)÷2÷tg20 =0.32式中：l1-----------进水渠道间宽部位的长度，mL2----------格栅槽与出水渠道连接处的渐窄部位的长度，m B -------------- 栅槽总宽度，m B1 -------------- 进水渠道宽度，m-------------- 进水渠展开角，度（四）栅槽与出水渠道连接处的渐窄部分长度（l2）l2= l1/2=0.32/2=0.16m（五）过栅水头损失（h1）取 k=3,β=1.83(栅条断面为半圆形的矩形)，v=0.6m/sho=β×（S÷b）4/3×V^2÷2÷g×sinα =1.83×(0.01÷0.01)4/3×0.6^2÷2÷9.8×sin45 =0.024 m h1=k×h0 =3×0.024 =0.072 m式中：h0--------计算水头损失，m h1---------过格栅水头损失，m k -------- 系数，水头损失增大倍数 β--------形状系数，与断面形状有关 ξ S -------- 格栅条宽度，mb-------- 栅条间隙，m v --------过栅流速，m/sα--------格栅倾角，度（六）栅槽总高度(H)取栅前渠道超高 h2=0.3m栅前槽高 H1=h+h2=0.7m则总高度 H=h+h1+h2=0.4+0.072+0.3 =0.772 m（七）栅槽总长度(L) L=l1+l2+0.5+1.0+=0.32+0.16+0.5+1.0+ =2.68 m式中： H1------格栅前槽高， H1=h＋h2=0.4+0.3=0.7（八）每日栅渣量(W)取 W1=0.06m3/103m3K2=1.0则 W= =0.058×0....
