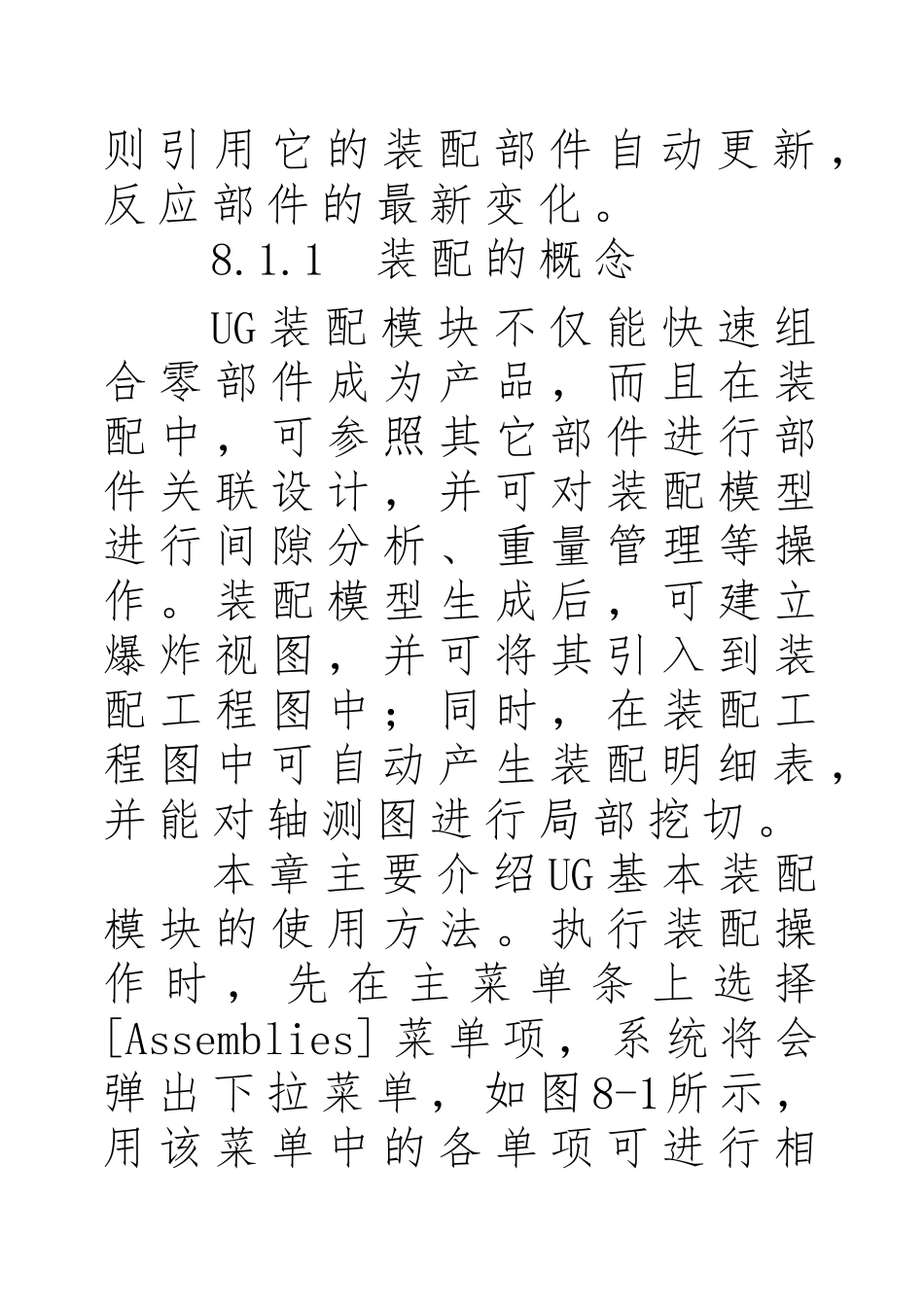

第 8 章 装 配 功 能 ( 100)本 章 主 要 容 :. . . . .装 配 概 述....装 配 结 构 编 辑. . . . .装 配 动 画. . . . . .爆 炸 图. . . .装 配 工 程 图8.1 装 配 概 述UG 装 配 过 程 是 在 装 配 中 建立 部 件 之 间 的 关 系 。 它 是 通 过关 联 条 件 在 部 件 间 建 立 约 束 关系 来 确 定 部 件 在 产 品 中 的 位 置 。在 装 配 中 , 部 件 的 几 何 体 是 被装 配 引 用 , 而 不 是 复 制 到 装 配中 。 不 管 如 何 编 辑 部 件 和 在 何处 编 辑 部 件 。 整 个 装 配 部 件 保持 关 联 性 , 假 如 某 部 件 修 改 ,则 引 用 它 的 装 配 部 件 自 动 更 新 ,反 应 部 件 的 最 新 变 化 。8.1.1 装 配 的 概 念UG 装 配 模 块 不 仅 能 快 速 组合 零 部 件 成 为 产 品 , 而 且 在 装配 中 , 可 参 照 其 它 部 件 进 行 部件 关 联 设 计 , 并 可 对 装 配 模 型进 行 间 隙 分 析 、 重 量 管 理 等 操作 。 装 配 模 型 生 成 后 , 可 建 立爆 炸 视 图 , 并 可 将 其 引 入 到 装配 工 程 图 中 ; 同 时 , 在 装 配 工程 图 中 可 自 动 产 生 装 配 明 细 表 ,并 能 对 轴 测 图 进 行 局 部 挖 切 。本 章 主 要 介 绍 UG 基 本 装 配模 块 的 使 用 方 法 。 执 行 装 配 操作 时 , 先 在 主 菜 单 条 上 选 择[Assemblies] 菜 单 项 , 系 统 将 会弹 出 下 拉 菜 单 , 如 图 8-1所 示 ,用 该 菜 单 中 的 各 单 项 可 进 行 相关 装 配 操 作 , 各 菜 单 项 的 说 明如 下 。图 8-1 [Assemblies] 下 拉 菜单同 时 , 用 户 也 可 以 通 过 选择命令[UG/Application]→[Assemblies] 打 开[UG/Assemblies] 各 种 操 作 的 快捷 工 具 菜 单 , 如 图 8-2所 示 。图 8-2 打开 [UG/Assemblies] 主 界 面选 择 [Assemblies] 菜 单 项 后 ,系 统 将 会 弹 出 装 配 工 具 栏 , 如图 8-3所 示 , 其 功 能 说 明 ...
