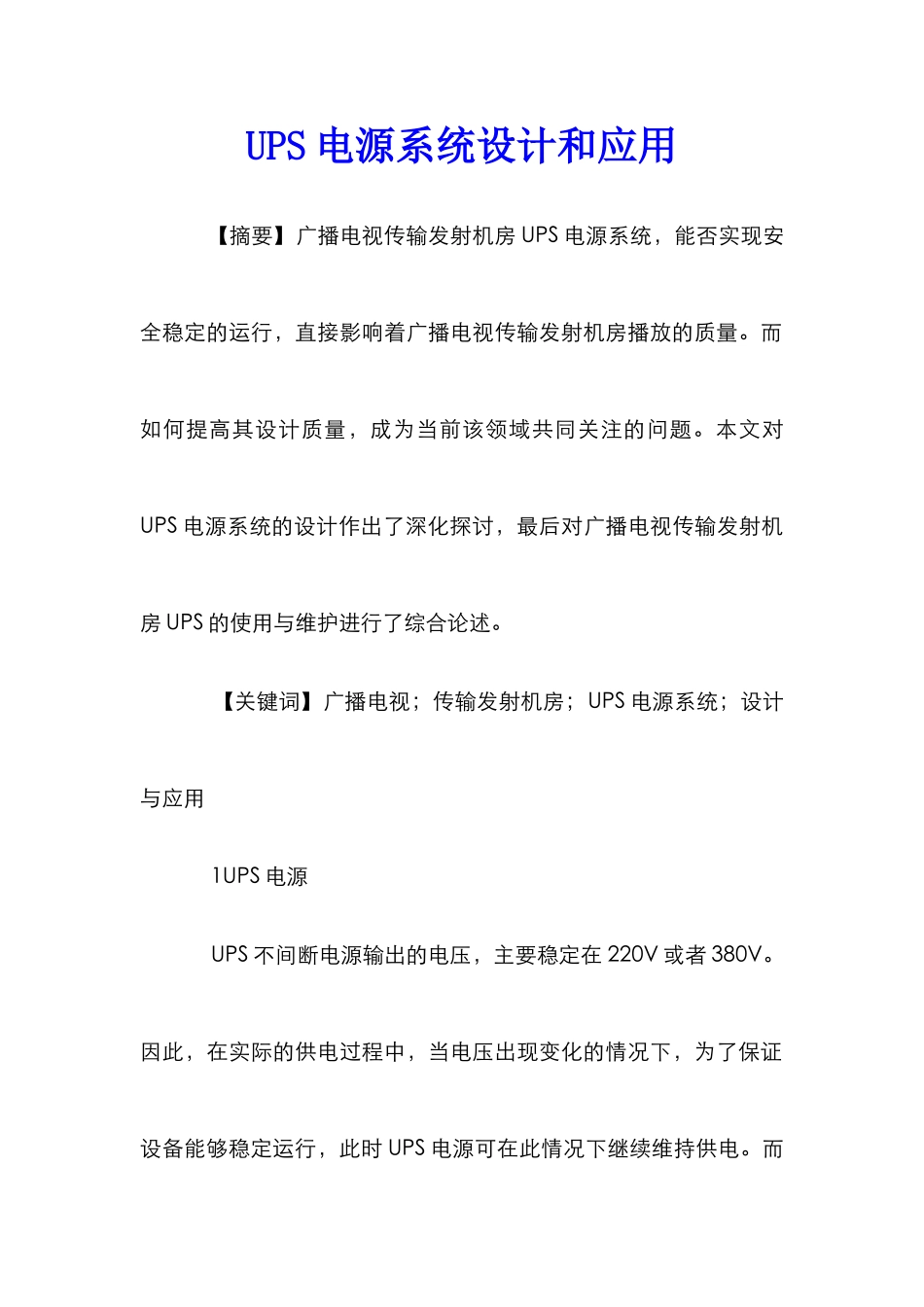

UPS 电源系统设计和应用 【摘要】广播电视传输发射机房 UPS 电源系统，能否实现安全稳定的运行，直接影响着广播电视传输发射机房播放的质量。而如何提高其设计质量，成为当前该领域共同关注的问题。本文对UPS 电源系统的设计作出了深化探讨，最后对广播电视传输发射机房 UPS 的使用与维护进行了综合论述。 【关键词】广播电视；传输发射机房；UPS 电源系统；设计与应用 1UPS 电源 UPS 不间断电源输出的电压，主要稳定在 220V 或者 380V。因此，在实际的供电过程中，当电压出现变化的情况下，为了保证设备能够稳定运行，此时 UPS 电源可在此情况下继续维持供电。而后备式 UPS 为单变换型 UPS 电源，在实际的应用过程中，其逆变器在电压稳定下，处于非正常工作状态。外电源要想持续进行供电，就需要借助沟通旁线路进行。此外，后备式不间断电源供电质量较差，一旦电压发生相应的变化，其输出电压会随之发生变化，难以对外界的电网进行有效的隔离。在线式不间断电源为双变型，外电正常蓄电池组进行自动充电，同时借助逆变器为设备提供持续的供电，以此来保证设备稳定的运行。由于在线式不间断电源的逆变器能够始终保持着稳定的运行状态，致使其更好地对外界干扰进行消除，通过当前这种方式，成功地实现了供电的质量。 2UPS 电源系统的设计 2.1 设计要求。在设计发射机房 UPS 系统时，设计者要树立正确的设计意识，严格执行其相关设计标准，提高 UPS 设计的合理性。尤其在市电接入电源设计过程中，相关设计者必须结合实际情况，参照相关实施细则，以此来保证其设计符合实际标准。如若设计中选用 1 路专线，形成独立的低压回路。基于当前这种情况下，为了保证设计的合理性，此时要设计 1 台柴油发动机，选用低回路。此外，要想 UPS 电源的精度得到基本保障，则尽可能地选择Ⅲ类输入电压。一般情况下，UPS 放电能力要达到 1h 以上，当外部电源中断后，UPS 电源能够为相关设备提供足够的电能支持，以此来保证设备工作时间持续 1h 以上，确保设备处于稳定的运行状态。2.2 设计方案。（1）电容量设计：广播电视传输发射机房在接收和发射数据时，大致分为三个部分内容：① FM 广播发射设备与微波信号接收设备；②电视发射设备；③日常使用设备。根据每一个负载的额定功率，并将其进行累加，以此来计算出总的功率。基于部分设备来讲，要想得到其额定系数，则需要启动其电流的数值方可实现。并 根 据 每 一 ...
