WNS系列燃油承压热水锅炉安装说明书

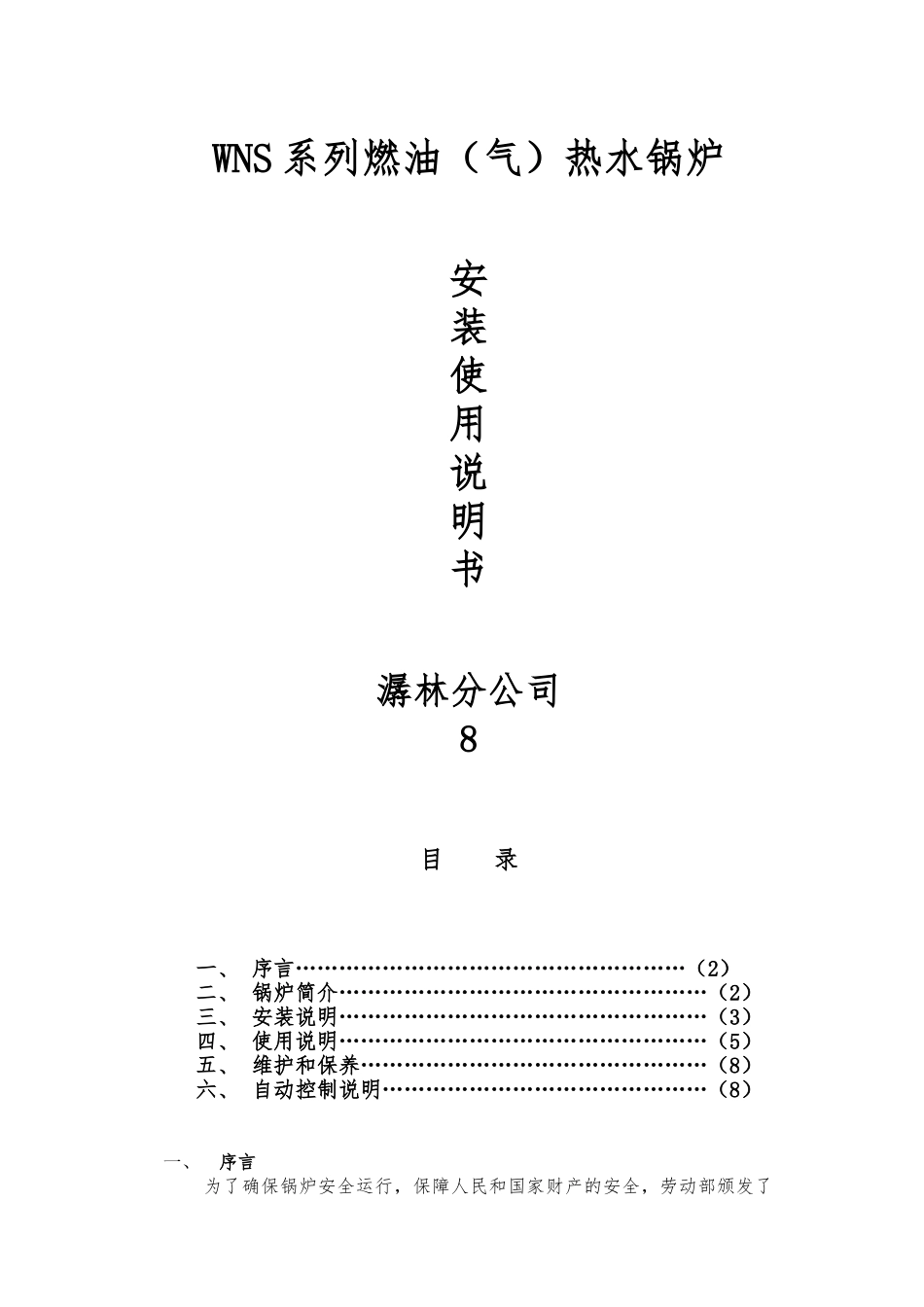

WNS系列燃油承压热水锅炉安装说明书_第1页
1/7

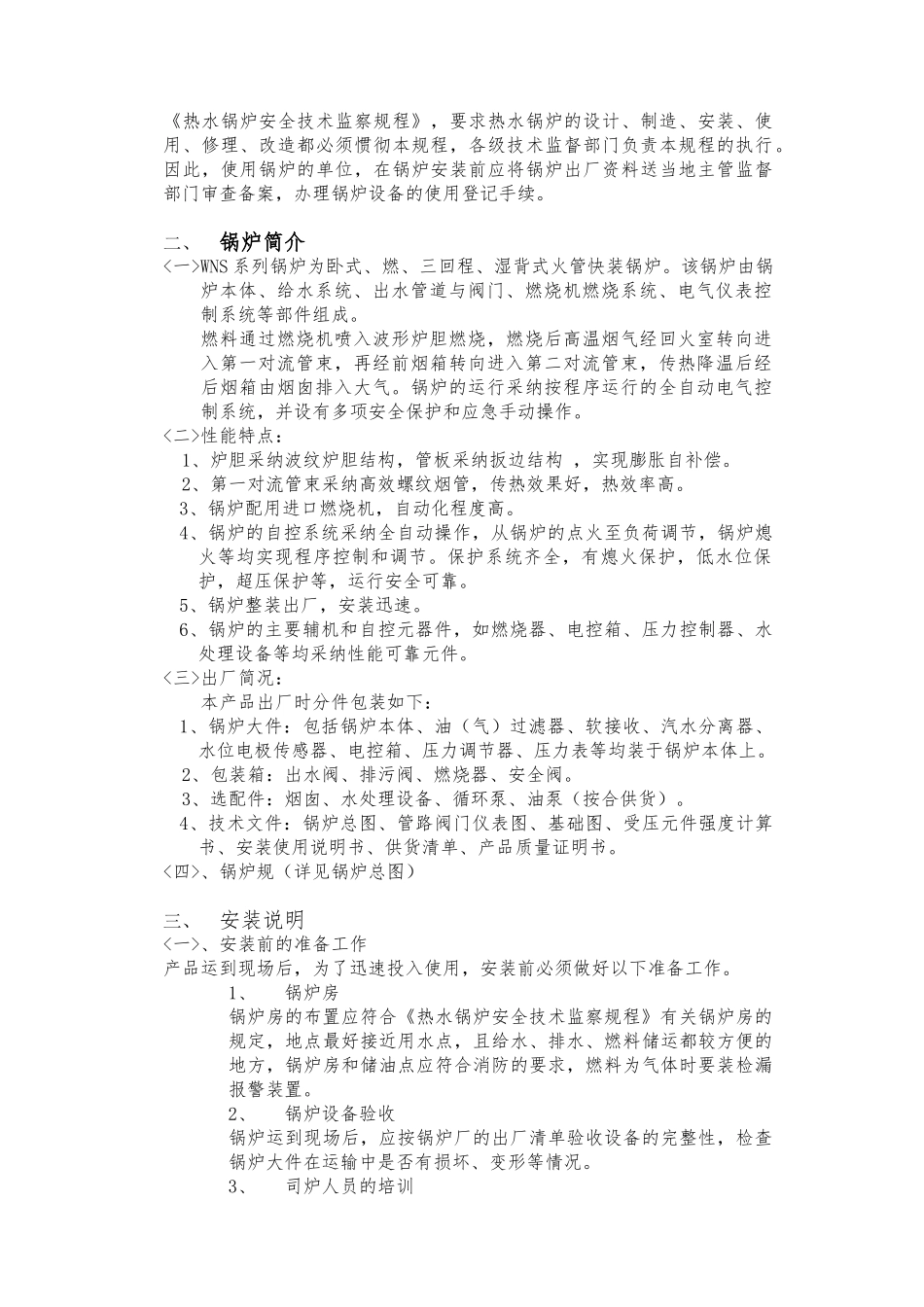

WNS系列燃油承压热水锅炉安装说明书_第2页
2/7
WNS系列燃油承压热水锅炉安装说明书_第3页
3/7
WNS 系列燃油(气)热水锅炉安装使用说明书潺林分公司8 目 录一、 序言………………………………………………(2)二、 锅炉简介……………………………………………(2)三、 安装说明……………………………………………(3)四、 使用说明……………………………………………(5)五、 维护和保养…………………………………………(8)六、 自动控制说明………………………………………(8)一、序言为了确保锅炉安全运行,保障人民和国家财产的安全,劳动部颁发了《热水锅炉安全技术监察规程》,要求热水锅炉的设计、制造、安装、使用、修理、改造都必须惯彻本规程,各级技术监督部门负责本规程的执行。因此,使用锅炉的单位,在锅炉安装前应将锅炉出厂资料送当地主管监督部门审查备案,办理锅炉设备的使用登记手续。二、锅炉简介<一>WNS 系列锅炉为卧式、燃、三回程、湿背式火管快装锅炉。该锅炉由锅炉本体、给水系统、出水管道与阀门、燃烧机燃烧系统、电气仪表控制系统等部件组成。燃料通过燃烧机喷入波形炉胆燃烧,燃烧后高温烟气经回火室转向进入第一对流管束,再经前烟箱转向进入第二对流管束,传热降温后经后烟箱由烟囱排入大气。锅炉的运行采纳按程序运行的全自动电气控制系统,并设有多项安全保护和应急手动操作。<二>性能特点:1、炉胆采纳波纹炉胆结构,管板采纳扳边结构 ,实现膨胀自补偿。2、第一对流管束采纳高效螺纹烟管,传热效果好,热效率高。3、锅炉配用进口燃烧机,自动化程度高。4、锅炉的自控系统采纳全自动操作,从锅炉的点火至负荷调节,锅炉熄火等均实现程序控制和调节。保护系统齐全,有熄火保护,低水位保护,超压保护等,运行安全可靠。5、锅炉整装出厂,安装迅速。6、锅炉的主要辅机和自控元器件,如燃烧器、电控箱、压力控制器、水处理设备等均采纳性能可靠元件。<三>出厂简况:本产品出厂时分件包装如下:1、锅炉大件:包括锅炉本体、油(气)过滤器、软接收、汽水分离器、水位电极传感器、电控箱、压力调节器、压力表等均装于锅炉本体上。2、包装箱:出水阀、排污阀、燃烧器、安全阀。3、选配件:烟囱、水处理设备、循环泵、油泵(按合供货)。4、技术文件:锅炉总图、管路阀门仪表图、基础图、受压元件强度计算书、安装使用说明书、供货清单、产品质量证明书。<四>、锅炉规(详见锅炉总图)三、安装说明<一>、安装前的准备工作产品运到现场后,为了迅速投入使用,安装前必须做好以下准备工作。1...
