X3000空调使用说明书

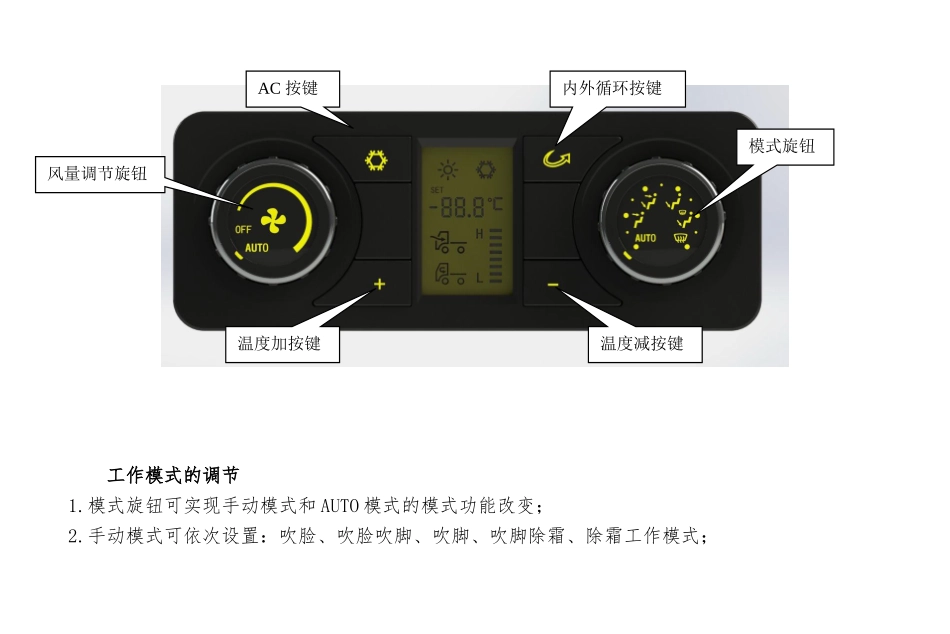

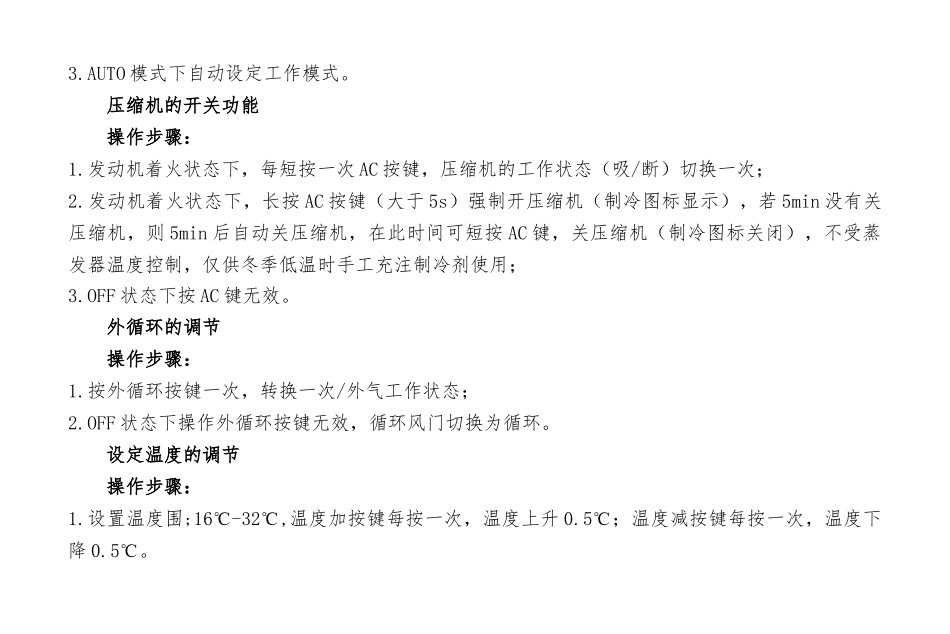

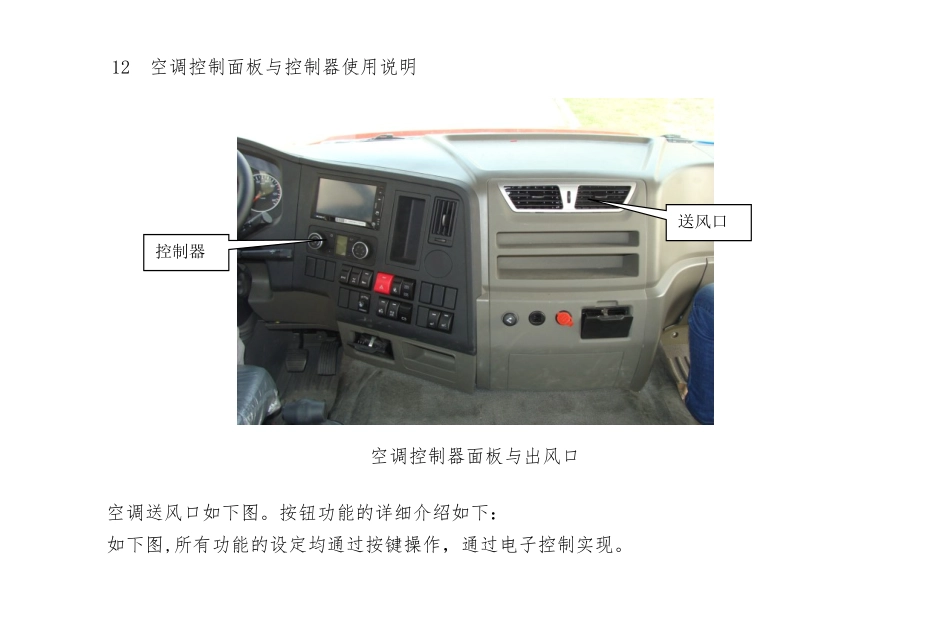

12 空调控制面板与控制器使用说明空调控制器面板与出风口空调送风口如下图。按钮功能的详细介绍如下：如下图,所有功能的设定均通过按键操作，通过电子控制实现。控制器送风口工作模式的调节1.模式旋钮可实现手动模式和 AUTO 模式的模式功能改变；2.手动模式可依次设置：吹脸、吹脸吹脚、吹脚、吹脚除霜、除霜工作模式；温度加按键温度减按键风量调节旋钮模式旋钮AC 按键内外循环按键3.AUTO 模式下自动设定工作模式。压缩机的开关功能操作步骤：1.发动机着火状态下，每短按一次 AC 按键，压缩机的工作状态（吸/断）切换一次；2.发动机着火状态下，长按 AC 按键（大于 5s）强制开压缩机（制冷图标显示），若 5min 没有关压缩机，则 5min 后自动关压缩机，在此时间可短按 AC 键，关压缩机（制冷图标关闭），不受蒸发器温度控制，仅供冬季低温时手工充注制冷剂使用；3.OFF 状态下按 AC 键无效。外循环的调节操作步骤：1.按外循环按键一次，转换一次/外气工作状态；2.OFF 状态下操作外循环按键无效，循环风门切换为循环。设定温度的调节操作步骤：1.设置温度围;16℃-32℃,温度加按键每按一次，温度上升 0.5℃；温度减按键每按一次，温度下降 0.5℃。风量大小的调节操作步骤：1.风量旋钮可设 AUTO 模式、手动模式和 OFF 模式三种工作模式；2.手动模式下包含：1档风、2档风、3档风、4档风、5档风、6档风、7档风；3.当风量旋钮旋至AUTO时，系统进入风量自动模式。故障查询操作步骤：1.自检条件：同时按下温度加、温度减>5S后控制面板进入自检程序。2.故障代码定义：00 正常01 室温度传感器故障(短路、断路)02 室外温度传感器故障(短路、断路)04 蒸发器温度传感器故障(短路、断路)05 模式风门执行器故障06 混合风门执行器故障08 水阀执行器故障13 温度传感器故障(短路、断路)注意：1、启动发动机时，空调开关应处于关闭位置。 2、夏日常时间停车后，车厢温度很高，在这种情况下，应先开窗、开通风扇（即空调不开，只开风机），将车热空气赶出车厢，再关门窗开空调。 3、应常常清洗冷凝器（用压缩空气或冷水冲，不可用热蒸气喷）。 4、冬季不适用空调的季节，应常常开动压缩机。一般一个月应运转一二次，每次约 10min左右。
