X502型立式铣床微机数控改装毕业论文

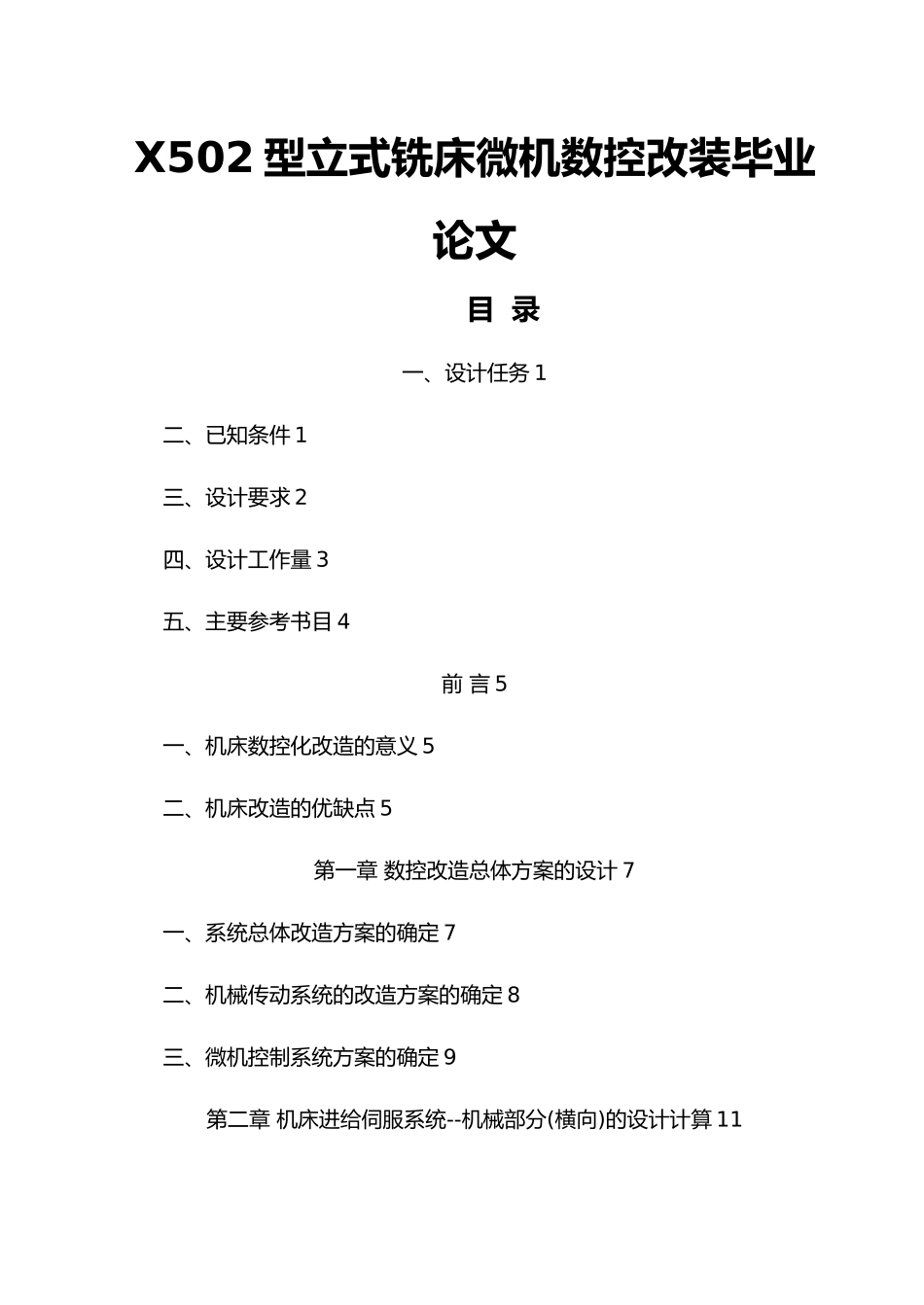

X502型立式铣床微机数控改装毕业论文_第1页
1/64

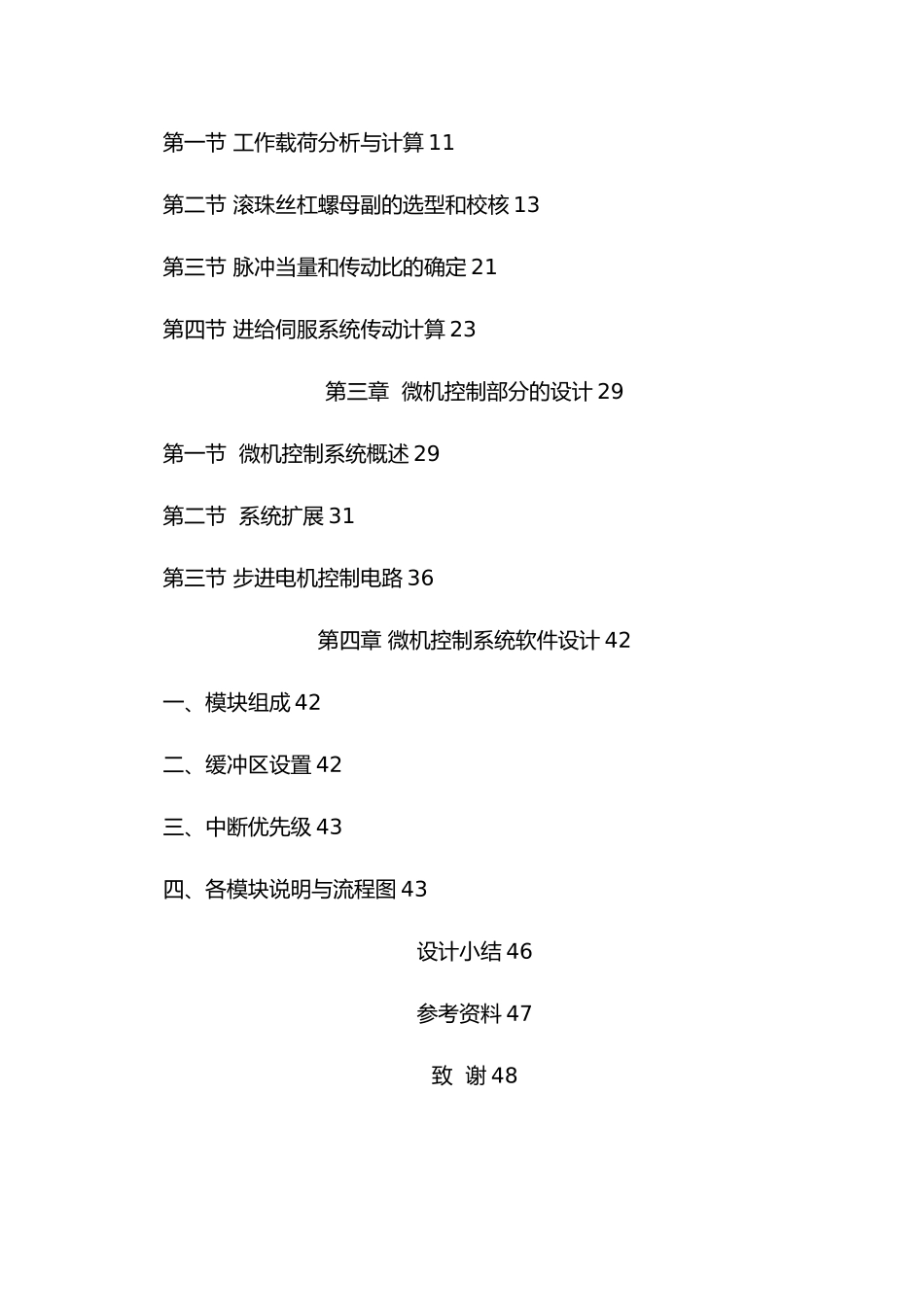

X502型立式铣床微机数控改装毕业论文_第2页
2/64
X502型立式铣床微机数控改装毕业论文_第3页
3/64
X502 型立式铣床微机数控改装毕业论文目 录一、设计任务 1二、已知条件 1三、设计要求 2四、设计工作量 3五、主要参考书目 4前 言 5一、机床数控化改造的意义 5二、机床改造的优缺点 5第一章 数控改造总体方案的设计 7一、系统总体改造方案的确定 7二、机械传动系统的改造方案的确定 8三、微机控制系统方案的确定 9第二章 机床进给伺服系统--机械部分(横向)的设计计算 11第一节 工作载荷分析与计算 11第二节 滚珠丝杠螺母副的选型和校核 13第三节 脉冲当量和传动比的确定 21第四节 进给伺服系统传动计算 23第三章 微机控制部分的设计 29第一节 微机控制系统概述 29第二节 系统扩展 31第三节 步进电机控制电路 36第四章 微机控制系统软件设计 42一、模块组成 42二、缓冲区设置 42三、中断优先级 43四、各模块说明与流程图 43设计小结 46参考资料 47致 谢 48一、设计任务 将 X502 型立式铣床改造成用 AT89S51 单片机控制的经济型数控铣床。该铣床用于加工中小型零件的平面或成型表面,也可以加工具有一定斜度的平面。改装的目的一方面要提高加工精度,另一方面利用数控方法加工任意圆弧面或凸轮的曲面。二、已知条件1、机床型号:X502 型立式升降台铣床2、主要参数 1)工作台面积(长×宽)750×225(mm×mm) 2)工作台最大行程 纵向: 500mm 横向: 200mm 3)主轴中心(端面)至台面距离:80×300mm 4)进给量:纵向: 20~540mm横向: 14~380mm5)工作台与夹具总重量:G=1000N 6)快速进给速度:纵向: 2400mm/min横向: 1600mm/min 7)导轨类型: 纵向: 综合性导轨 横向: 综合性导轨8)立铣头最大回转角:45 度 9)主轴转速级数:8 级 10)主轴转速公比:1:41 11)主轴转速:n=48,67,95,132,190,265,375,530r/min 12)主轴电机功率:N=2.2KW 13)主轴传动功率:N=1.45KW 14)主轴孔径:24mm 15)铣刀最大直径:32mm 16)加速时间: 30ms3、工件材料 1)碳钢,合金钢 2)铸铁4 刀具材料 1)硬质合金 2)高速钢三、设计要求改装后数控机床应具有的性能:改装要方便,原铣床的改动应尽可能少,假如数控部分发生故障时应能手工半自动操作,假如不需要数控时,能很快改回原状。控制部分要求运行可靠,维修方便,须防尘与抗干扰,改造成本低。1.改装后应具有基本功能与技术指标 1)工艺围:保持原有的铣床的工艺围外,增加任意圆弧面或凸轮曲面的数...
