XL3D三臂凿岩台车施工工艺标准

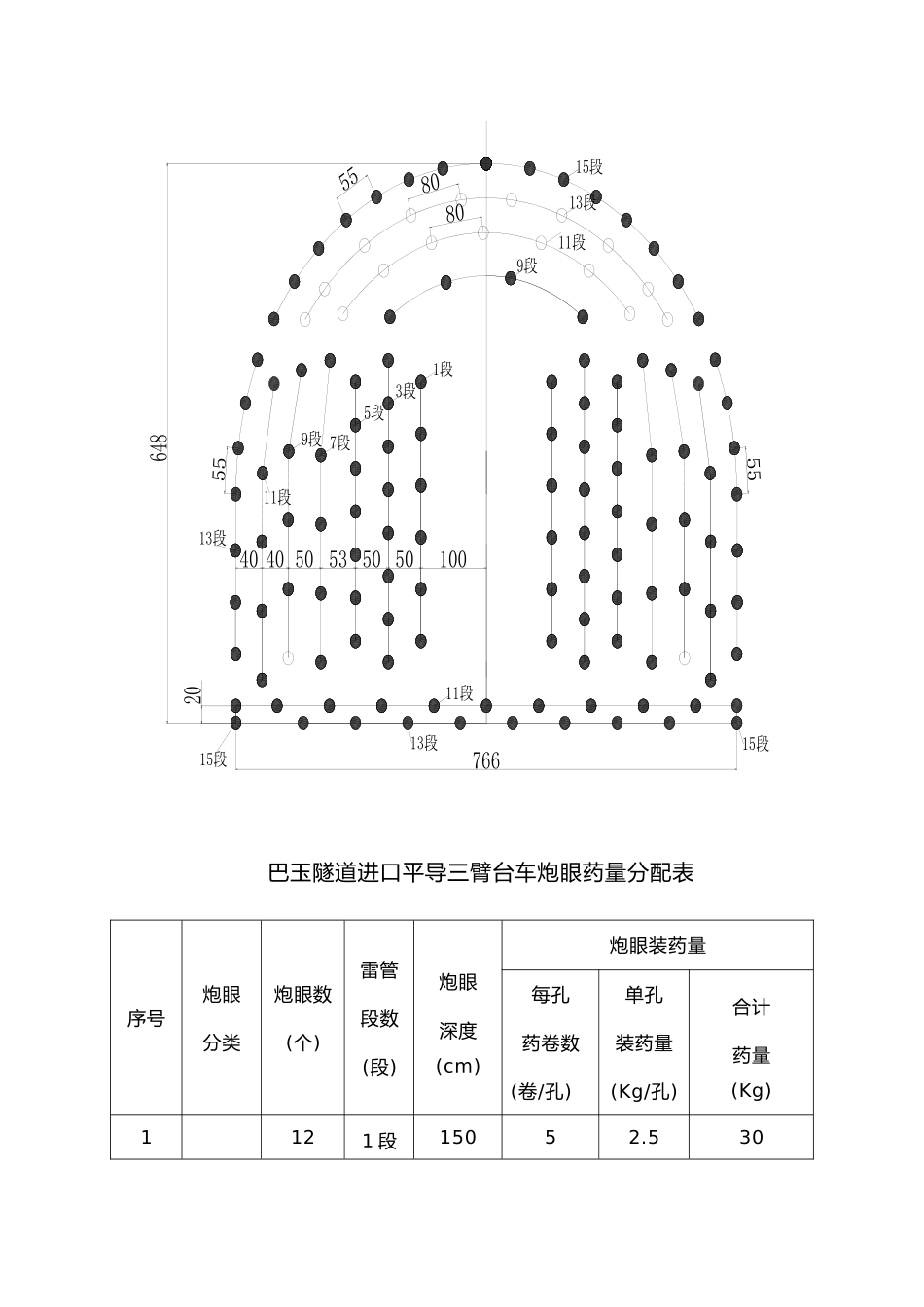

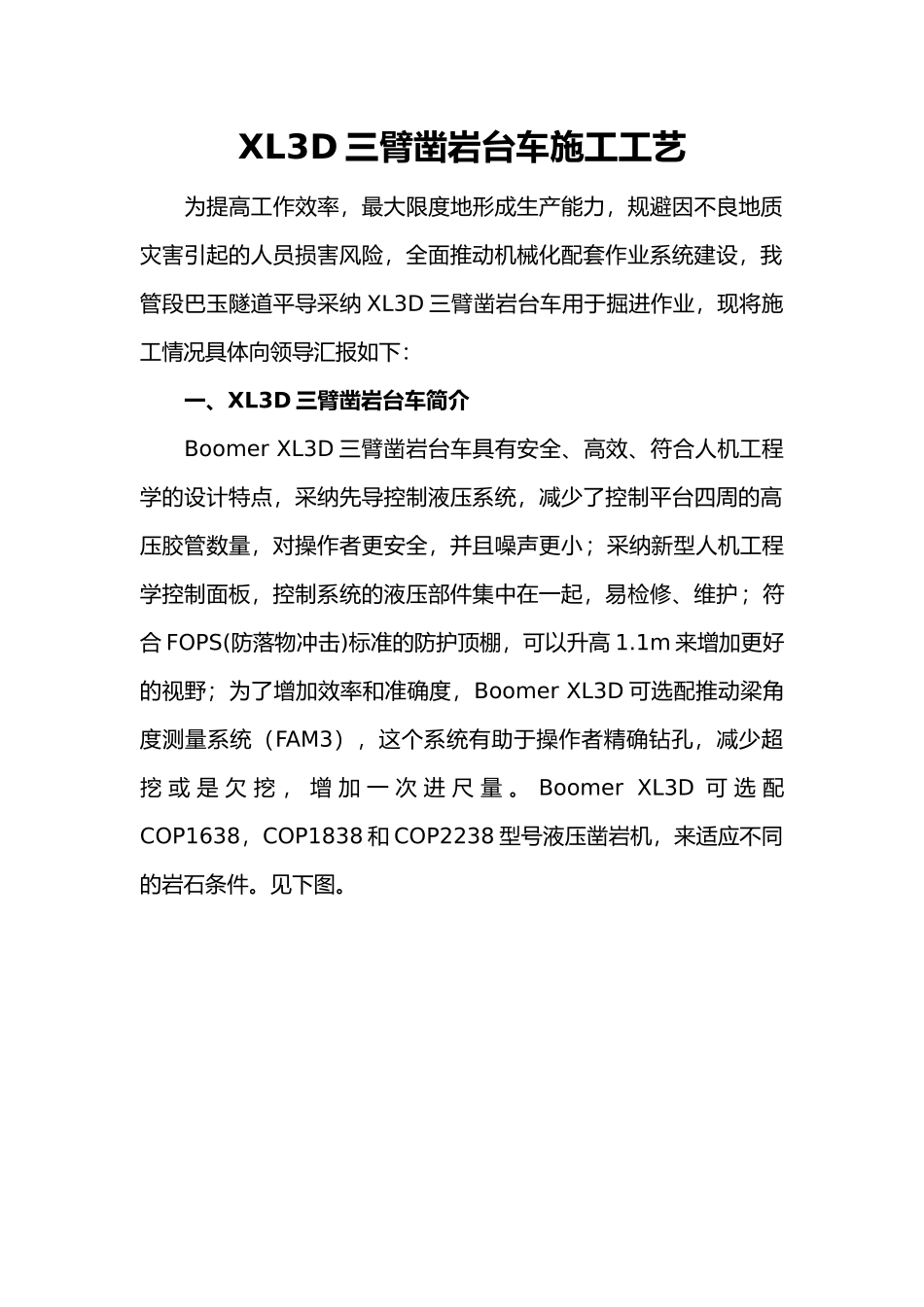

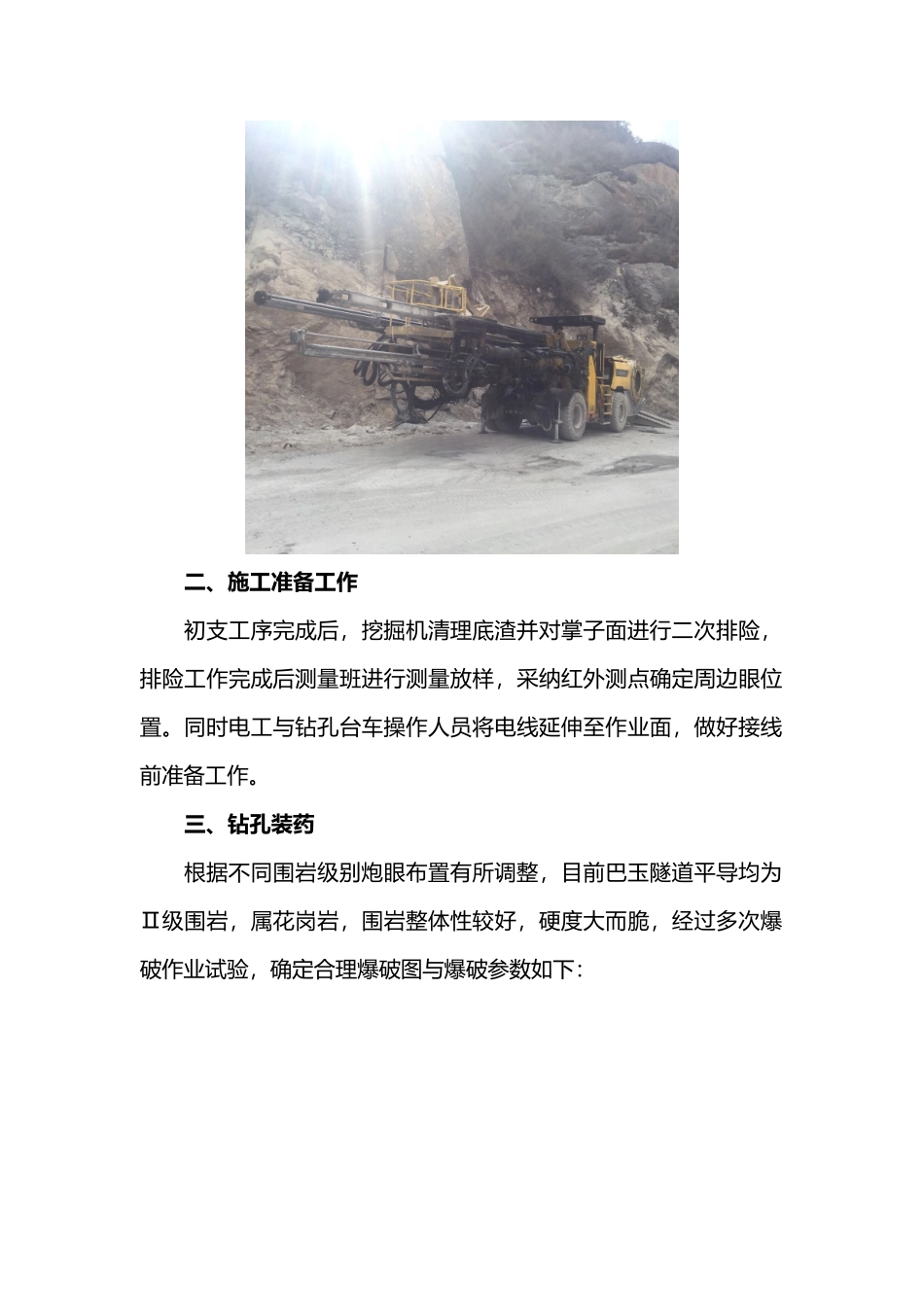

XL3D 三臂凿岩台车施工工艺为提高工作效率，最大限度地形成生产能力，规避因不良地质灾害引起的人员损害风险，全面推动机械化配套作业系统建设，我管段巴玉隧道平导采纳 XL3D 三臂凿岩台车用于掘进作业，现将施工情况具体向领导汇报如下：一、XL3D 三臂凿岩台车简介Boomer XL3D 三臂凿岩台车具有安全、高效、符合人机工程学的设计特点，采纳先导控制液压系统，减少了控制平台四周的高压胶管数量，对操作者更安全，并且噪声更小；采纳新型人机工程学控制面板，控制系统的液压部件集中在一起，易检修、维护；符合 FOPS(防落物冲击)标准的防护顶棚，可以升高 1.1m 来增加更好的视野；为了增加效率和准确度，Boomer XL3D 可选配推动梁角度测量系统（FAM3），这个系统有助于操作者精确钻孔，减少超挖 或 是 欠 挖 ， 增 加 一 次 进 尺 量 。 Boomer XL3D 可 选 配COP1638，COP1838 和 COP2238 型号液压凿岩机，来适应不同的岩石条件。见下图。二、施工准备工作初支工序完成后，挖掘机清理底渣并对掌子面进行二次排险，排险工作完成后测量班进行测量放样，采纳红外测点确定周边眼位置。同时电工与钻孔台车操作人员将电线延伸至作业面，做好接线前准备工作。三、钻孔装药根据不同围岩级别炮眼布置有所调整，目前巴玉隧道平导均为Ⅱ级围岩，属花岗岩，围岩整体性较好，硬度大而脆，经过多次爆破作业试验，确定合理爆破图与爆破参数如下：201005050535040401段3段5段7段9段11段13段15段13段11段9段11段13段15段15段766648巴玉隧道进口平导三臂台车炮眼药量分配表序号炮眼分类炮眼数(个)雷管段数(段)炮眼深度(cm)炮眼装药量每孔药卷数(卷/孔)单孔装药量(Kg/孔)合计药量(Kg)1121 段15052.530掏槽眼2163 段40084643扩槽眼145 段40073.5494辅助眼107 段39073.5355149 段39063426711 段39052.517.57圈眼1013 段38052.52581011 段38052.5259周边眼1413 段3802.51.2517.5101515 段3802.51.2518.7511底板眼911 段38052.522.512813 段38052.520415 段3802.51.25613合计143372.25 钻孔数量总计约 143 个，同时使用三臂打孔，包括摆臂时间在，每作业循环打孔时间约 3 个小时，装药时间 1.2 个小时，从钻孔台车施钻至响炮正常情况下 4.5 个小时。循环进尺约 3.5 米，开挖总方 量 约 153 方 ， 使 用 炸 药 总 量 372.25kg ， 均 方 炸 药 用 量 约2.43kg。四、与人工钻爆对比分析（一）优...
