XSQ系列显示器使用说明书

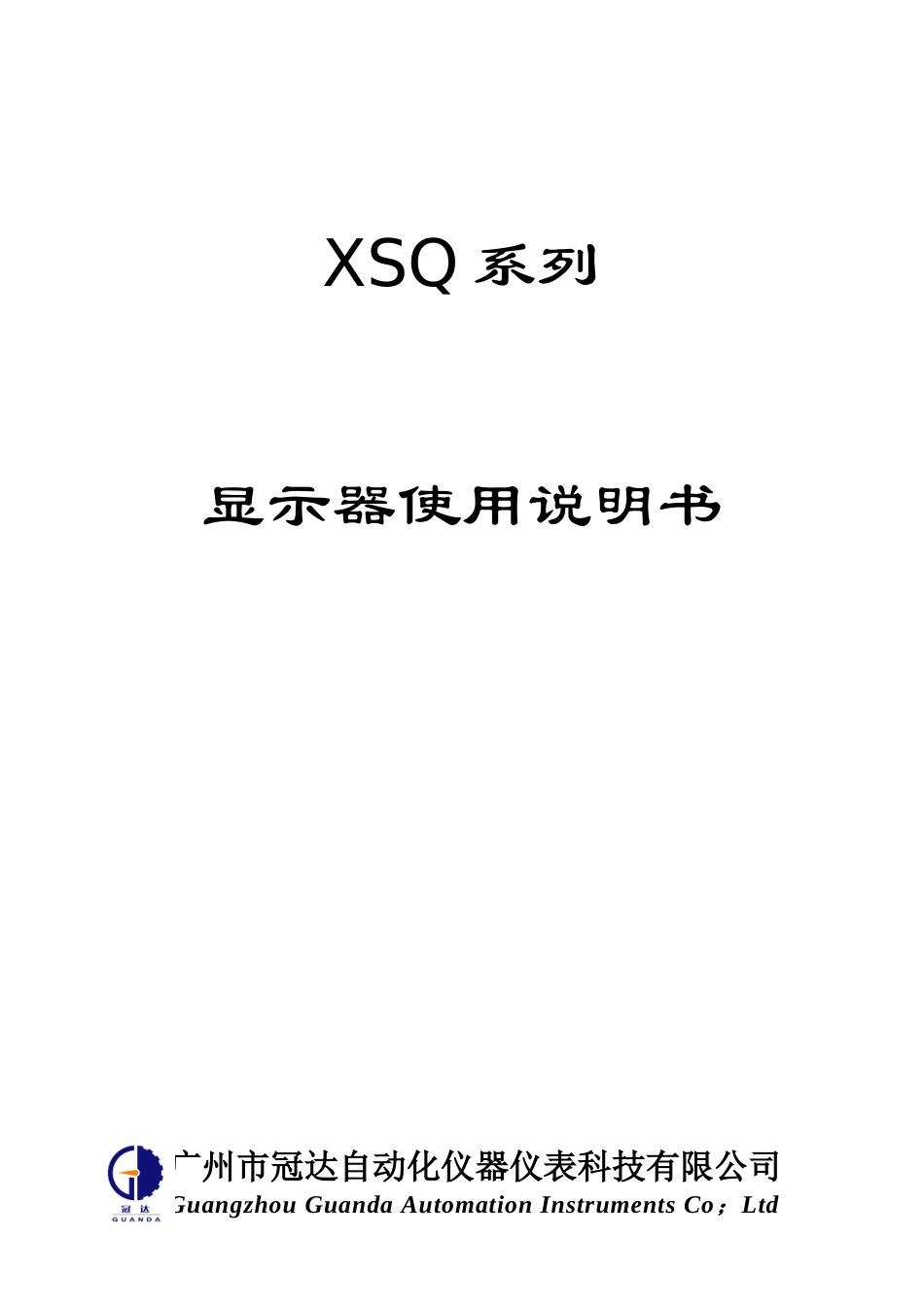

XSQ系列显示器使用说明书_第1页
1/8

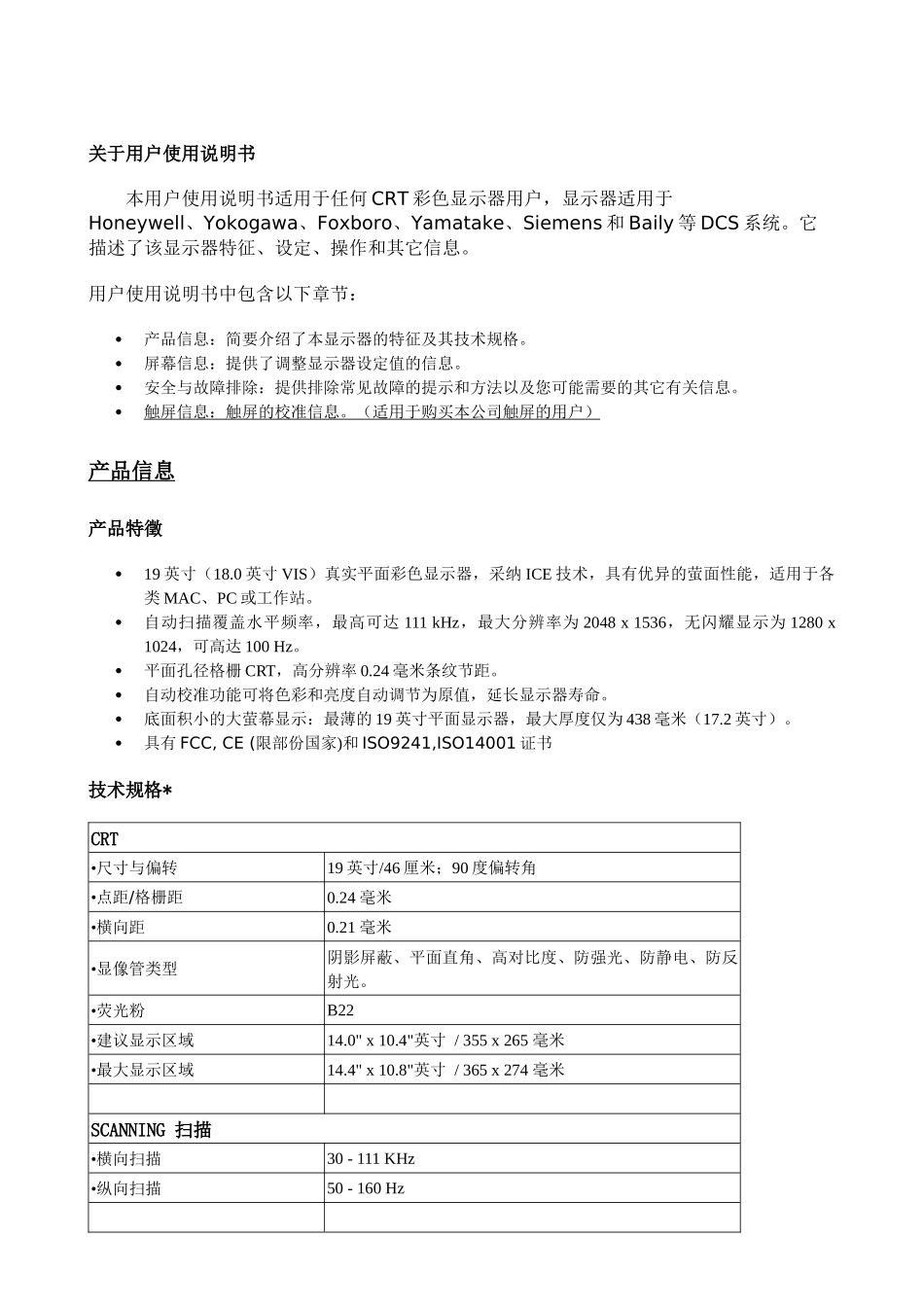

XSQ系列显示器使用说明书_第2页
2/8

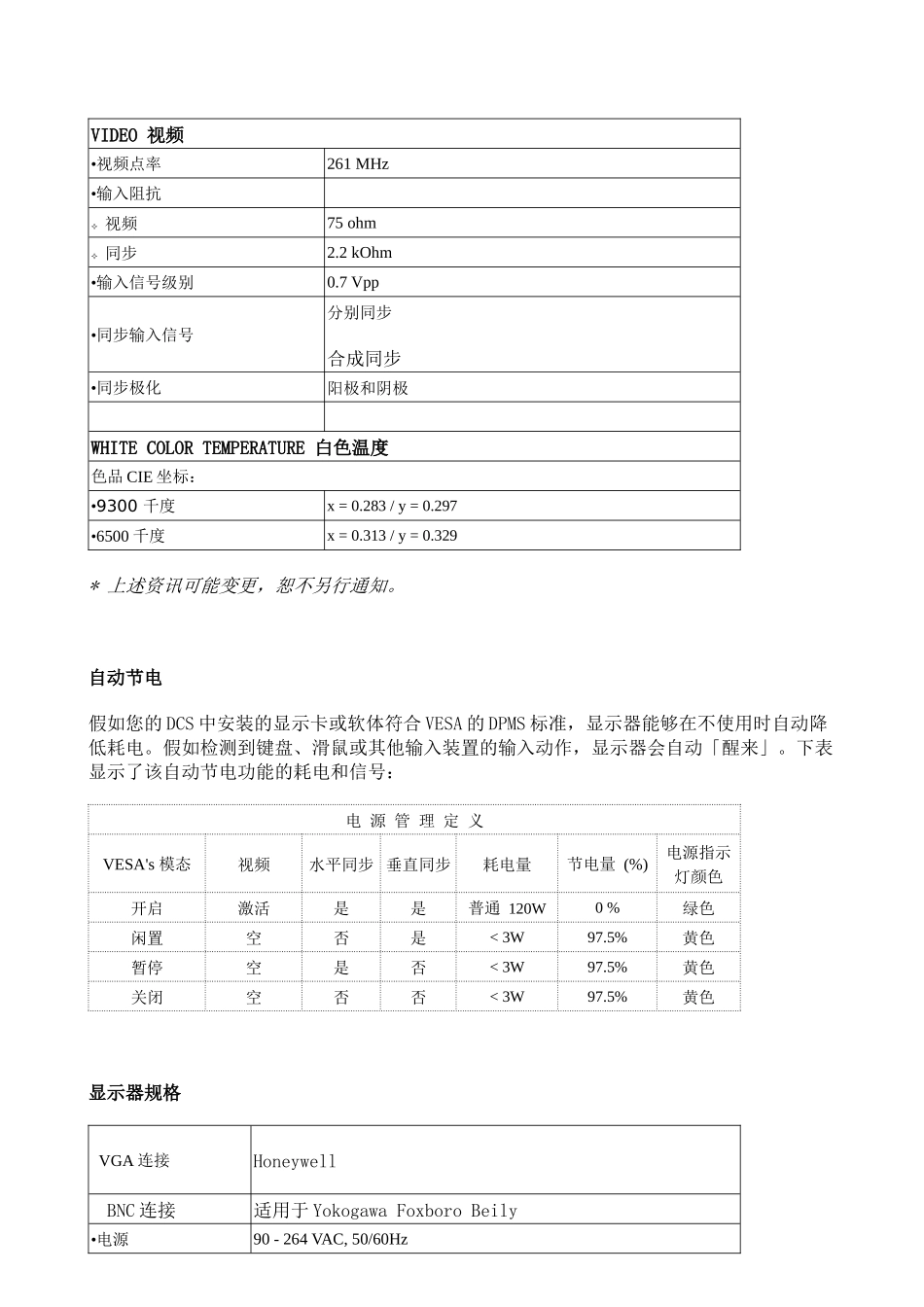

XSQ系列显示器使用说明书_第3页
3/8
XSQ 系列显示器使用说明书 广州市冠达自动化仪器仪表科技有限公司 Guangzhou Guanda Automation Instruments Co;Ltd关于用户使用说明书本用户使用说明书适用于任何 CRT 彩色显示器用户,显示器适用于Honeywell、Yokogawa、Foxboro、Yamatake、Siemens 和 Baily 等 DCS 系统。它描述了该显示器特征、设定、操作和其它信息。 用户使用说明书中包含以下章节:产品信息:简要介绍了本显示器的特征及其技术规格。 屏幕信息:提供了调整显示器设定值的信息。 安全与故障排除:提供排除常见故障的提示和方法以及您可能需要的其它有关信息。触屏信息:触屏的校准信息。(适用于购买本公司触屏的用户) 产品信息产品特徵 19 英寸(18.0 英寸 VIS)真实平面彩色显示器,采纳 ICE 技术,具有优异的萤面性能,适用于各类 MAC、PC 或工作站。 自动扫描覆盖水平频率,最高可达 111 kHz,最大分辨率为 2048 x 1536,无闪耀显示为 1280 x 1024,可高达 100 Hz。 平面孔径格栅 CRT,高分辨率 0.24 毫米条纹节距。 自动校准功能可将色彩和亮度自动调节为原值,延长显示器寿命。 底面积小的大萤幕显示:最薄的 19 英寸平面显示器,最大厚度仅为 438 毫米(17.2 英寸)。 具有 FCC, CE (限部份国家)和 ISO9241,ISO14001 证书 技术规格* CRT•尺寸与偏转19 英寸/46 厘米;90 度偏转角•点距/格栅距0.24 毫米•横向距0.21 毫米 •显像管类型阴影屏蔽、平面直角、高对比度、防强光、防静电、防反射光。 •荧光粉B22•建议显示区域14.0" x 10.4"英寸 / 355 x 265 毫米•最大显示区域14.4" x 10.8"英寸 / 365 x 274 毫米SCANNING 扫描 •横向扫描30 - 111 KHz•纵向扫描50 - 160 HzVIDEO 视频 •视频点率261 MHz•输入阻抗 视频75 ohm 同步2.2 kOhm•输入信号级别0.7 Vpp•同步输入信号分别同步 合成同步 •同步极化阳极和阴极WHITE COLOR TEMPERATURE 白色温度色品 CIE 坐标:•9300 千度x = 0.283 / y = 0.297•6500 千度x = 0.313 / y = 0.329* 上述资讯可能变更,恕不另行通知。自动节电假如您的 DCS 中安装的显示卡或软体符合 VESA 的 DPMS 标准,显示器能够在不使用时自动降低耗电。假如检测到键盘、滑鼠或其他输入装置的输入动作,显示器会自动「醒来」。下表显示了该自动节电功能的耗电和信号: 电 源 管 ...
