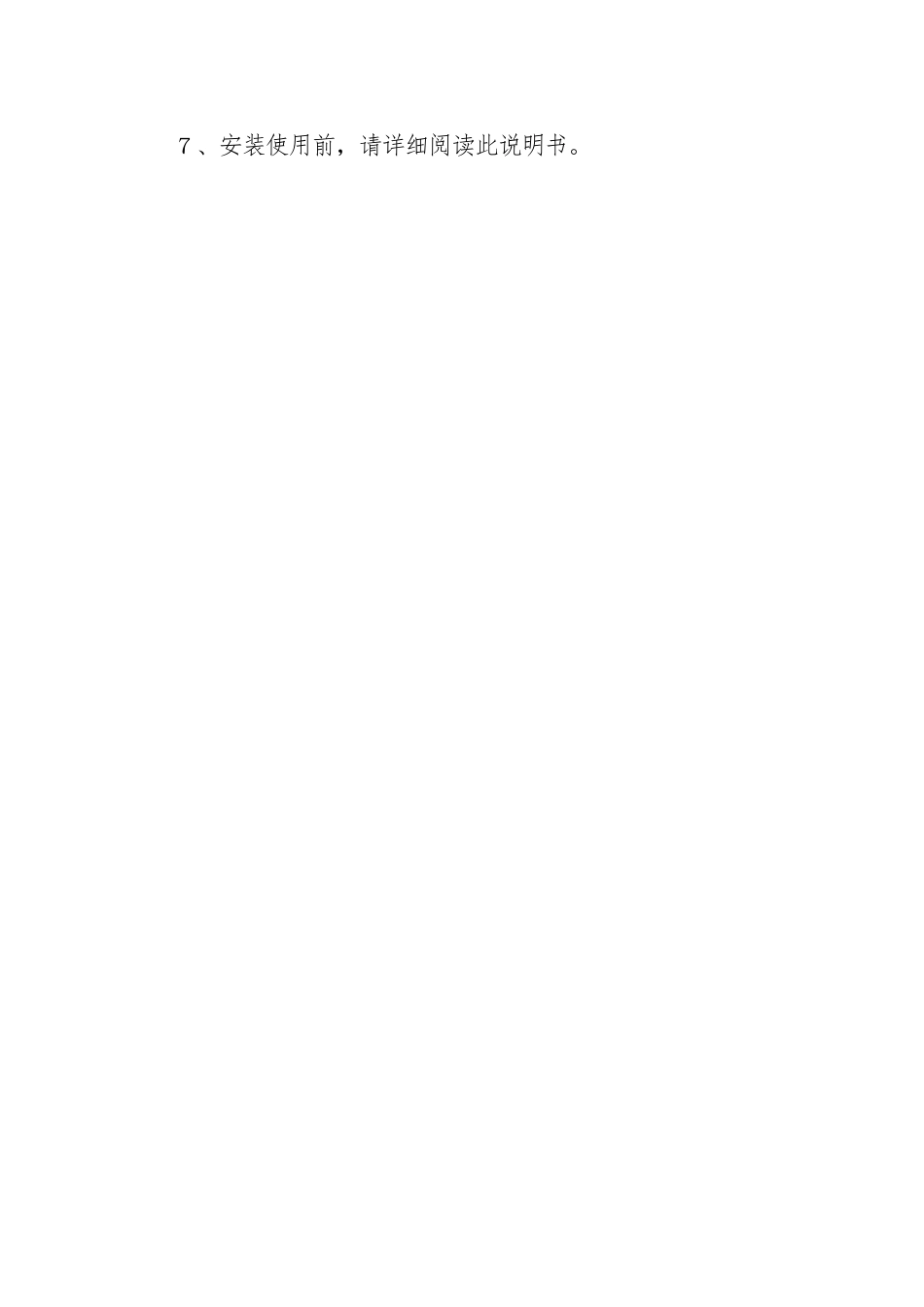

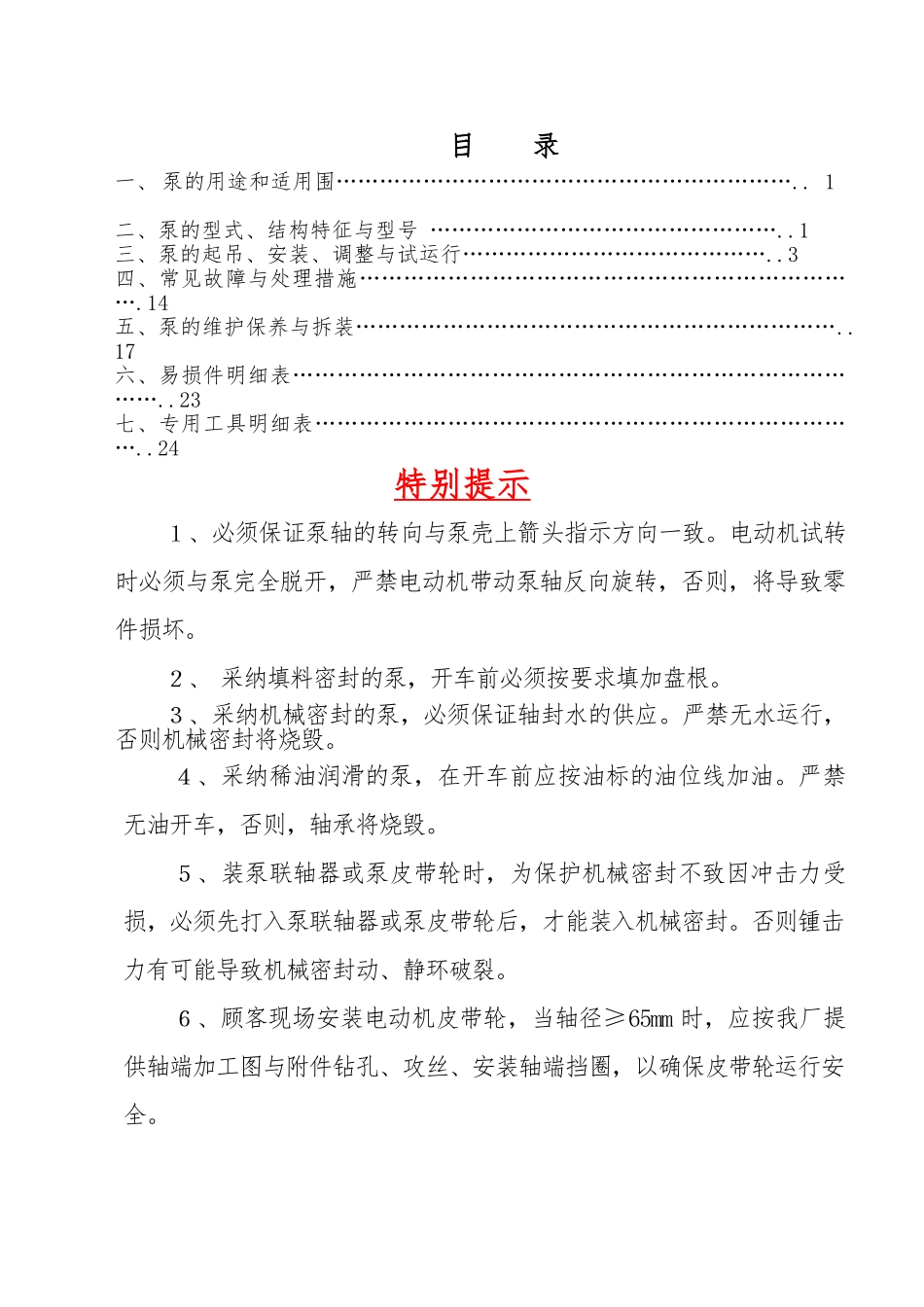

目 录一、 泵的用途和适用围……………………………………………………….. 1二、泵的型式、结构特征与型号 …………………………………………..1三、泵的起吊、安装、调整与试运行……………………………………..3四、常见故障与处理措施…………………………………………………………….14五、泵的维护保养与拆装…………………………………………………………..17六、易损件明细表………………………………………………………………………..23七、专用工具明细表…………………………………………………………………..24特别提示１、必须保证泵轴的转向与泵壳上箭头指示方向一致。电动机试转时必须与泵完全脱开，严禁电动机带动泵轴反向旋转，否则，将导致零件损坏。２、 采纳填料密封的泵，开车前必须按要求填加盘根。３、采纳机械密封的泵，必须保证轴封水的供应。严禁无水运行，否则机械密封将烧毁。４、采纳稀油润滑的泵，在开车前应按油标的油位线加油。严禁无油开车，否则，轴承将烧毁。５、装泵联轴器或泵皮带轮时，为保护机械密封不致因冲击力受损，必须先打入泵联轴器或泵皮带轮后，才能装入机械密封。否则锺击力有可能导致机械密封动、静环破裂。６、顾客现场安装电动机皮带轮，当轴径≥65mm 时，应按我厂提供轴端加工图与附件钻孔、攻丝、安装轴端挡圈，以确保皮带轮运行安全。７、安装使用前，请详细阅读此说明书。一 、 泵 的 用 途 和 适 用 围ZJ系列渣浆泵是工业泵厂与中国煤科院分院联合开发的新型高效节能抗磨蚀泵。该系列泵在水力设计、结构设计以与所用耐磨材料上，综合应用了国外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国领先水平，大部分泵的效率指标居国际先进水平。可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆与重介输送等。其允许输送的最大浆体重量浓度Cw为：灰（渣）浆和煤浆45% ；矿浆和重介60% 。二 、泵 的 型 式 、 结 构 特 征 与 型 号ZJ系列渣浆泵的型式分两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL 型，为立式轴向吸入单级单吸离心式渣浆泵。1.ZJ型渣浆泵的结构特征与型号(1)ZJ 型渣浆泵的结构特征① 泵头部分ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要，...
