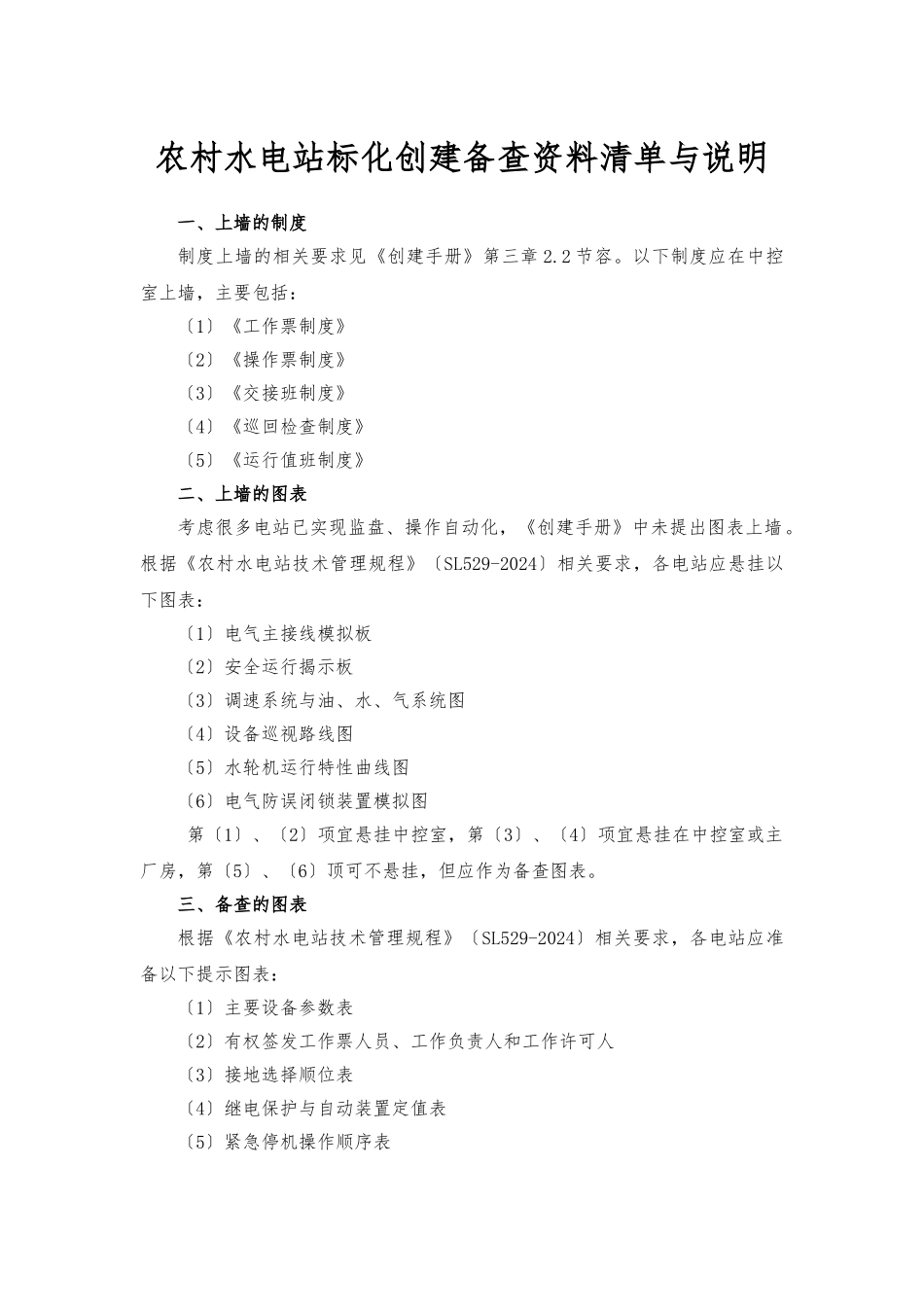

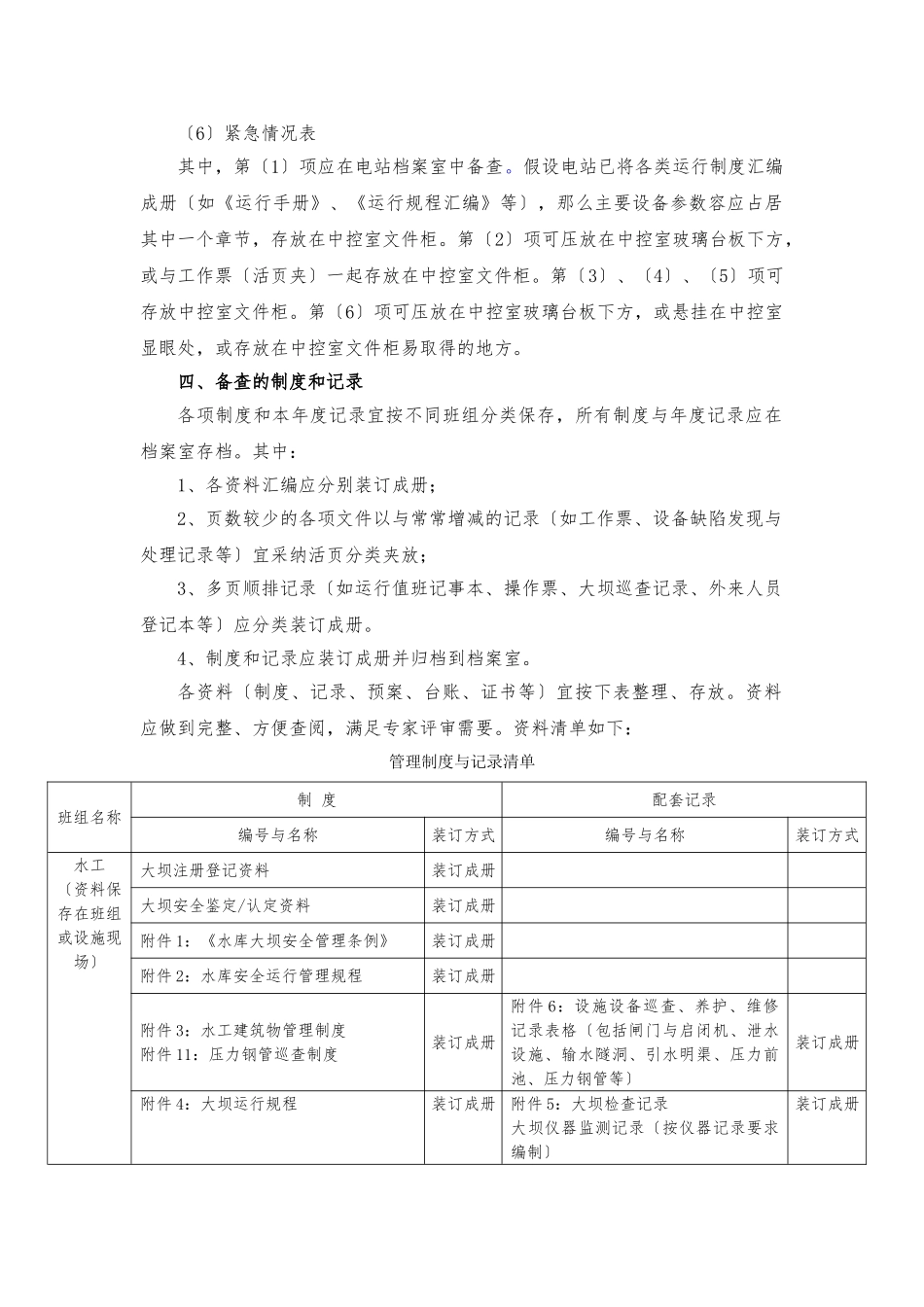

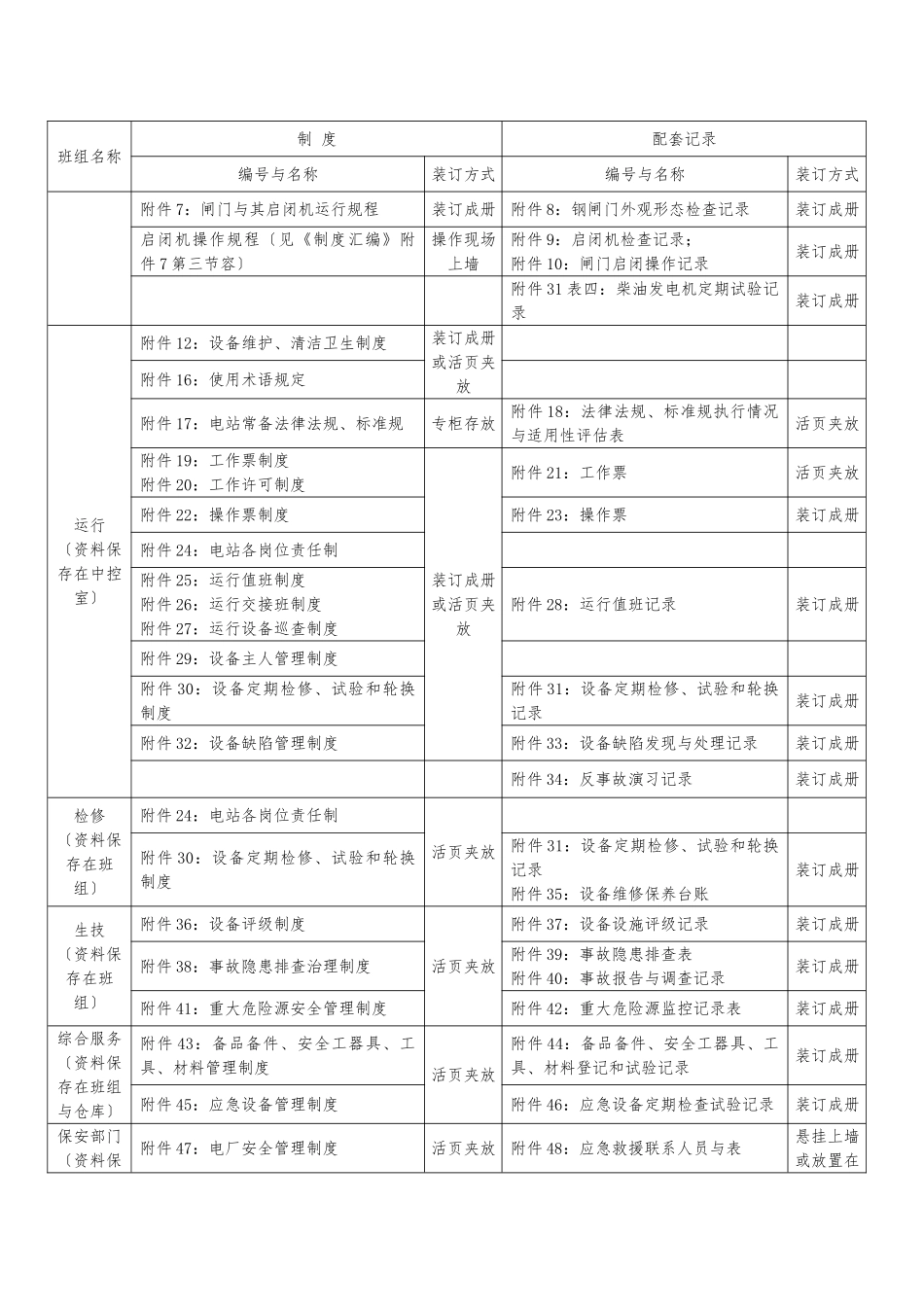

农村水电站标化创建备查资料清单与说明一、上墙的制度制度上墙的相关要求见《创建手册》第三章 2.2 节容。以下制度应在中控室上墙，主要包括：〔1〕《工作票制度》〔2〕《操作票制度》〔3〕《交接班制度》〔4〕《巡回检查制度》〔5〕《运行值班制度》二、上墙的图表考虑很多电站已实现监盘、操作自动化，《创建手册》中未提出图表上墙。根据《农村水电站技术管理规程》〔SL529-2024〕相关要求，各电站应悬挂以下图表：〔1〕电气主接线模拟板〔2〕安全运行揭示板〔3〕调速系统与油、水、气系统图〔4〕设备巡视路线图〔5〕水轮机运行特性曲线图〔6〕电气防误闭锁装置模拟图第〔1〕、〔2〕项宜悬挂中控室，第〔3〕、〔4〕项宜悬挂在中控室或主厂房，第〔5〕、〔6〕顶可不悬挂，但应作为备查图表。三、备查的图表根据《农村水电站技术管理规程》〔SL529-2024〕相关要求，各电站应准备以下提示图表：〔1〕主要设备参数表〔2〕有权签发工作票人员、工作负责人和工作许可人〔3〕接地选择顺位表〔4〕继电保护与自动装置定值表〔5〕紧急停机操作顺序表〔6〕紧急情况表其中，第〔1〕项应在电站档案室中备查。假设电站已将各类运行制度汇编成册〔如《运行手册》、《运行规程汇编》等〕，那么主要设备参数容应占居其中一个章节，存放在中控室文件柜。第〔2〕项可压放在中控室玻璃台板下方，或与工作票〔活页夹〕一起存放在中控室文件柜。第〔3〕、〔4〕、〔5〕项可存放中控室文件柜。第〔6〕项可压放在中控室玻璃台板下方，或悬挂在中控室显眼处，或存放在中控室文件柜易取得的地方。四、备查的制度和记录各项制度和本年度记录宜按不同班组分类保存，所有制度与年度记录应在档案室存档。其中：1、各资料汇编应分别装订成册；2、页数较少的各项文件以与常常增减的记录〔如工作票、设备缺陷发现与处理记录等〕宜采纳活页分类夹放；3、多页顺排记录〔如运行值班记事本、操作票、大坝巡查记录、外来人员登记本等〕应分类装订成册。4、制度和记录应装订成册并归档到档案室。各资料〔制度、记录、预案、台账、证书等〕宜按下表整理、存放。资料应做到完整、方便查阅，满足专家评审需要。资料清单如下：管理制度与记录清单班组名称制 度配套记录编号与名称装订方式编号与名称装订方式水工〔资料保存在班组或设施现场〕大坝注册登记资料装订成册大坝安全鉴定/认定资料装订成册附件 1：《水库大坝安全管理条例》装订成册附件 2：水库安全运行管理规程装订成册附件 ...
