《汇编语言+微型计算机》课程设计实验报告VIP专享

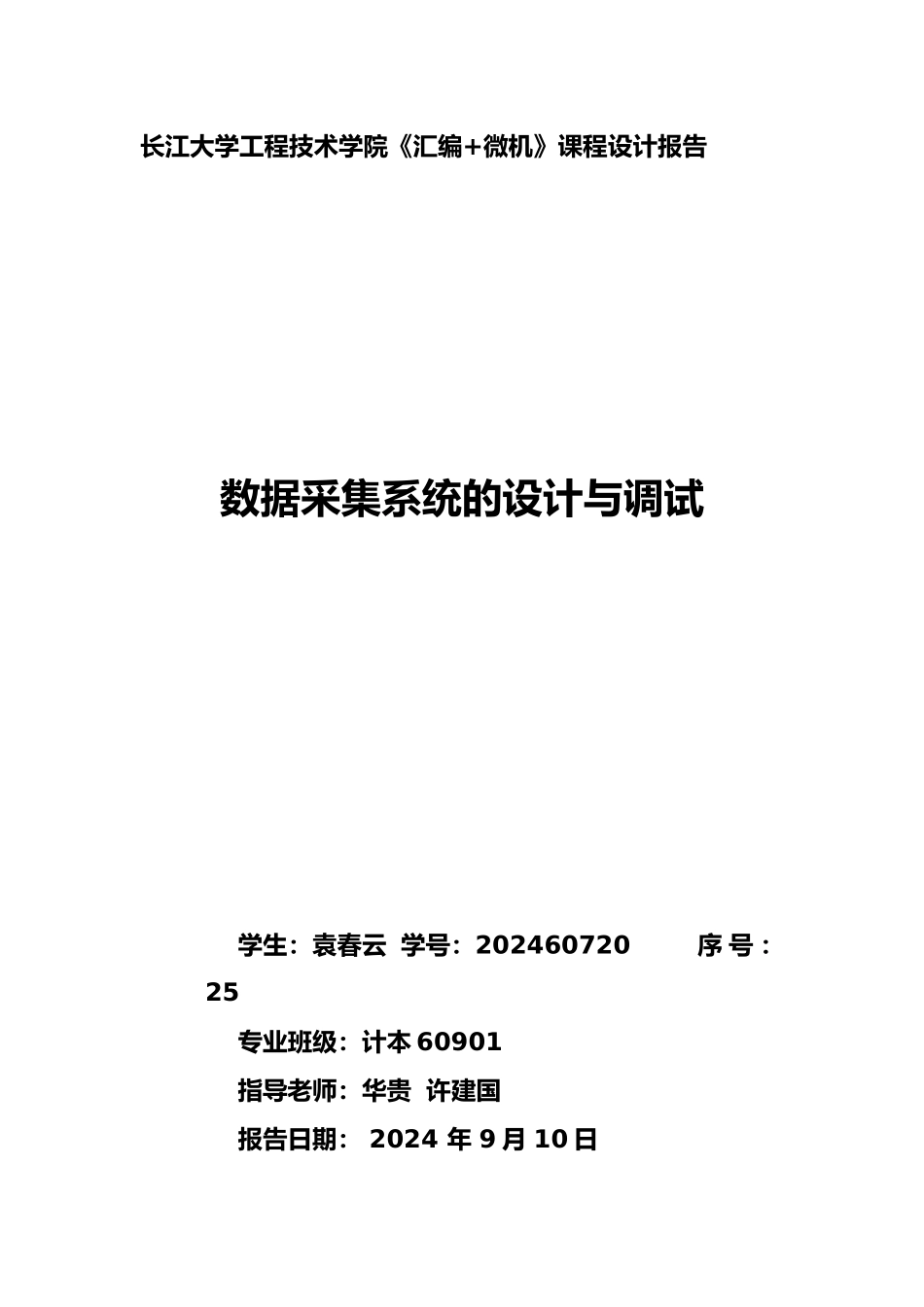

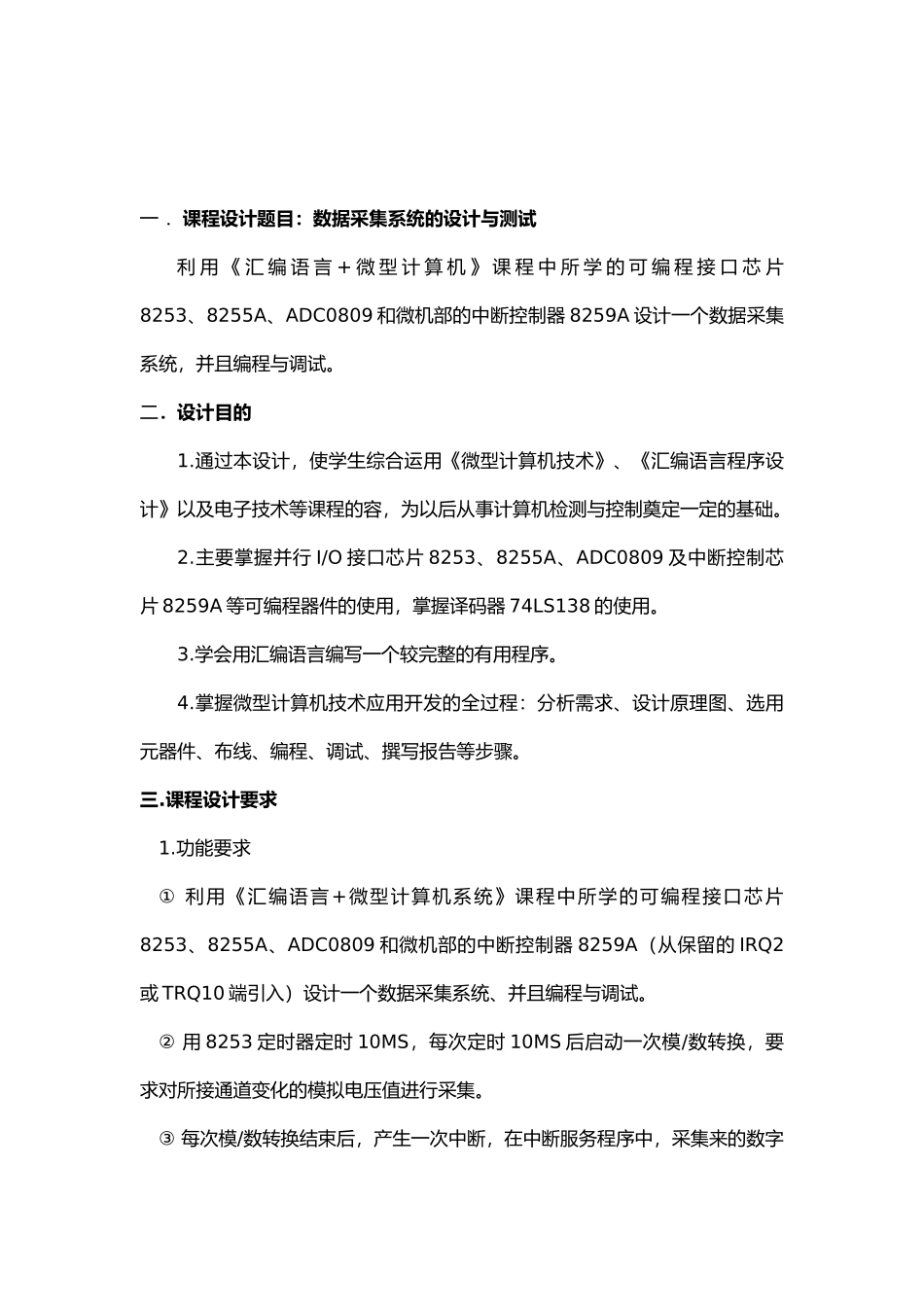

长江大学工程技术学院《汇编+微机》课程设计报告数据采集系统的设计与调试学生：袁春云 学号：202460720 序 号 ：25专业班级：计本 60901指导老师：华贵 许建国报告日期： 2024 年 9 月 10 日一 ．课程设计题目：数据采集系统的设计与测试利 用 《 汇 编 语 言 + 微 型 计 算 机 》 课 程 中 所 学 的 可 编 程 接 口 芯 片8253、8255A、ADC0809 和微机部的中断控制器 8259A 设计一个数据采集系统，并且编程与调试。二．设计目的1.通过本设计，使学生综合运用《微型计算机技术》、《汇编语言程序设计》以及电子技术等课程的容，为以后从事计算机检测与控制奠定一定的基础。2.主要掌握并行 I/O 接口芯片 8253、8255A、ADC0809 及中断控制芯片 8259A 等可编程器件的使用，掌握译码器 74LS138 的使用。3.学会用汇编语言编写一个较完整的有用程序。4.掌握微型计算机技术应用开发的全过程：分析需求、设计原理图、选用元器件、布线、编程、调试、撰写报告等步骤。三.课程设计要求1.功能要求① 利用《汇编语言+微型计算机系统》课程中所学的可编程接口芯片8253、8255A、ADC0809 和微机部的中断控制器 8259A（从保留的 IRQ2或 TRQ10 端引入）设计一个数据采集系统、并且编程与调试。② 用 8253 定时器定时 10MS，每次定时 10MS 后启动一次模/数转换，要求对所接通道变化的模拟电压值进行采集。③ 每次模/数转换结束后，产生一次中断，在中断服务程序中，采集来的数字量被读入微处理器的累加器 AL 中，然后通过 8255A 输出到 8 个 LED 发光二极管显示。2.设计所需器材与工具④ 微机原理与接口综合仿真实验平台。⑤ 可 编 程 接 口 芯 片 8253 、 8255A 、 ADC0809 和 译 码 器 芯 片74LS138、74LS245 等。⑥ 可调电位器 4.7KΩ 一个。⑦ 其他逻辑器件、导线若干。⑧ 万用表、常用工具等。四．设计思路1. 4.7Ω 电位器一端接+5V，一端接地，调节电位器得到变化的模拟电压，该电压接至 ADC0809 的某一通道输入端(如 IN0)，ADC0809 的时钟为（500MHz），由 8253 对面包板上的时钟 1MHz 或 2MHz 分频后得到，8253 的端口地址 200H~207H。2. 用 8253 定时输出信后启动 ADC0809 转换，ADC0809 完成一次转换时间大约为 120us，将 ADC0809 的 EOC 引脚信号作为中断信号，若转换结束则进入中断服务程序。在中断服务程序中读入模数转换结...
