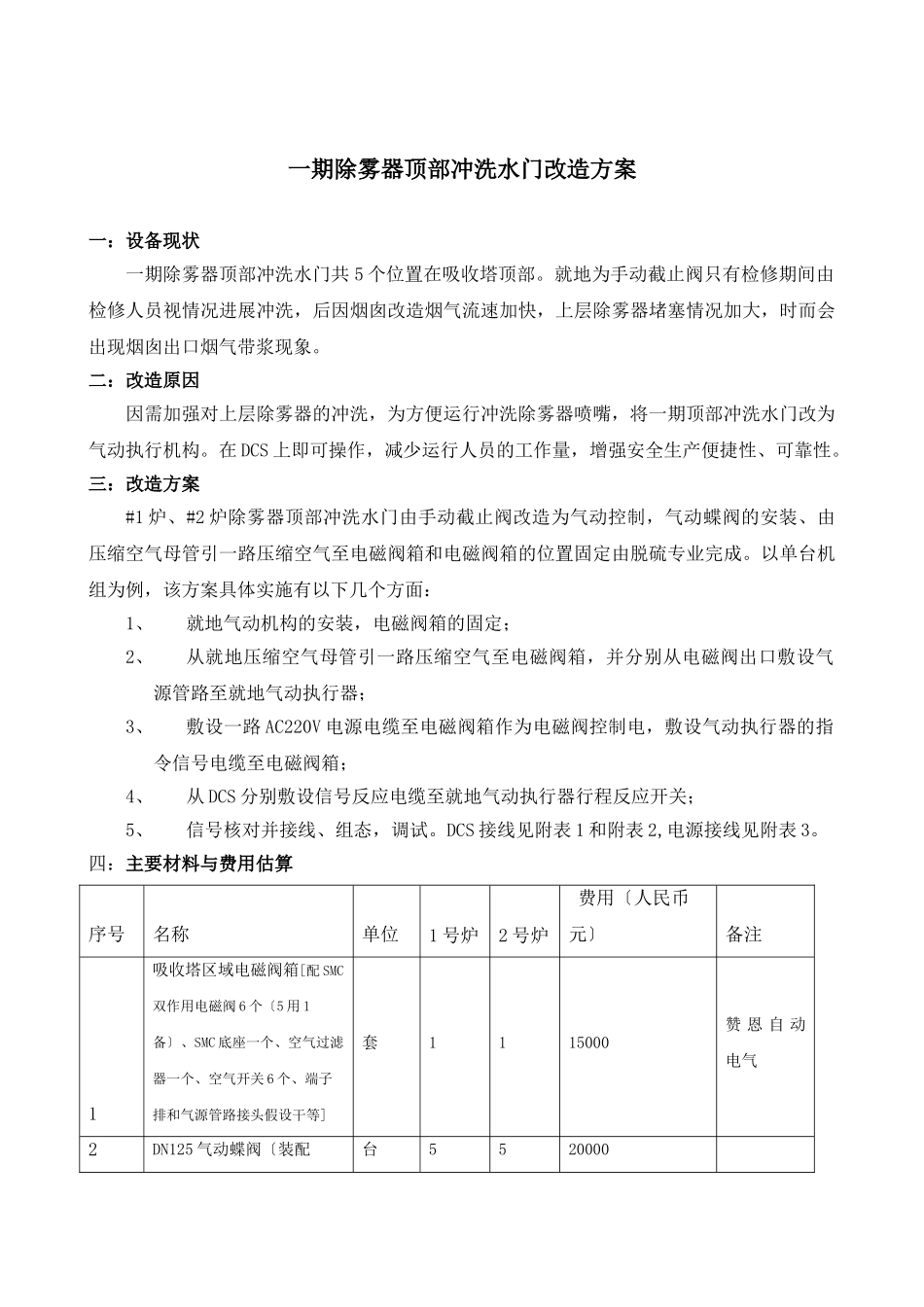

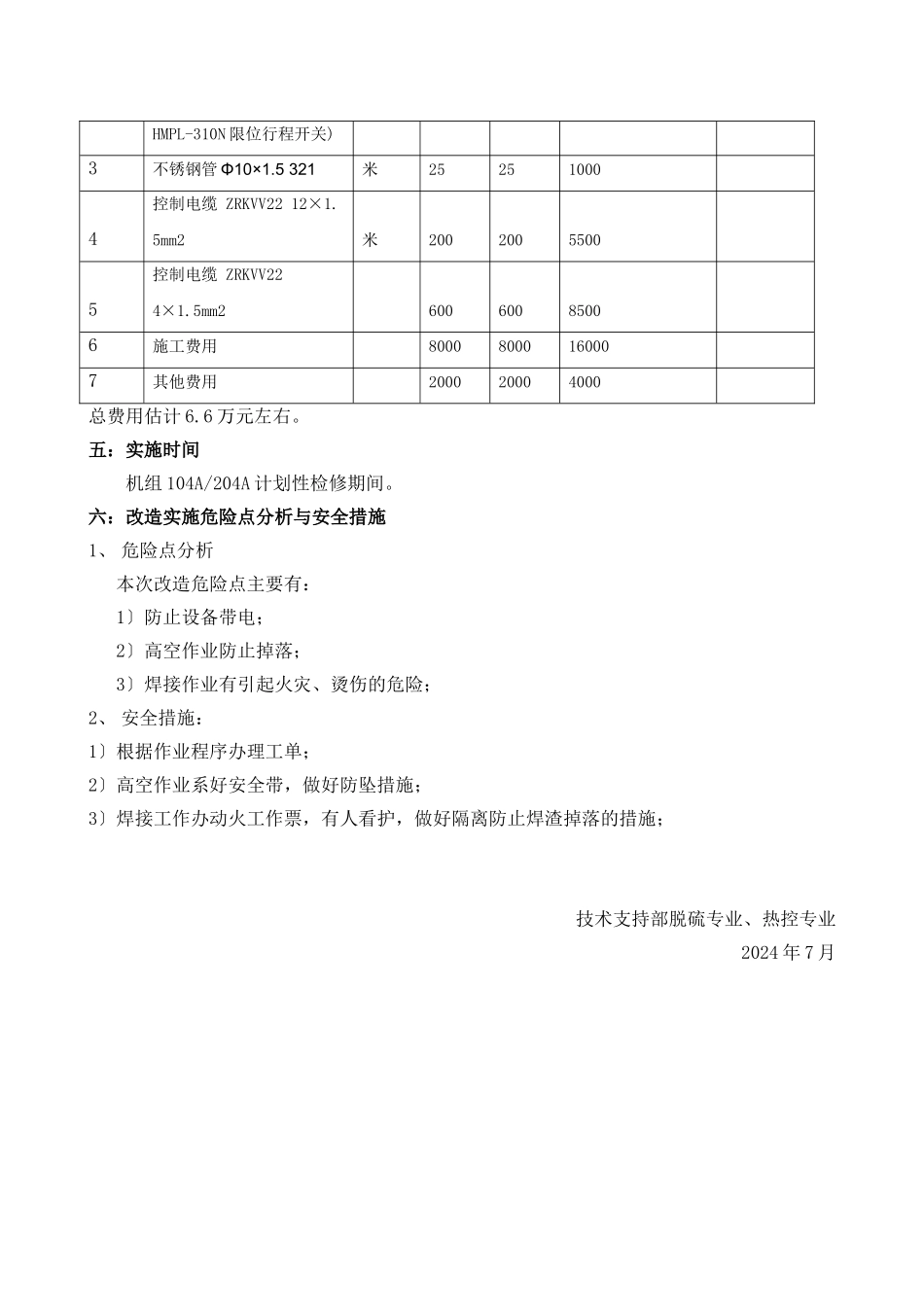

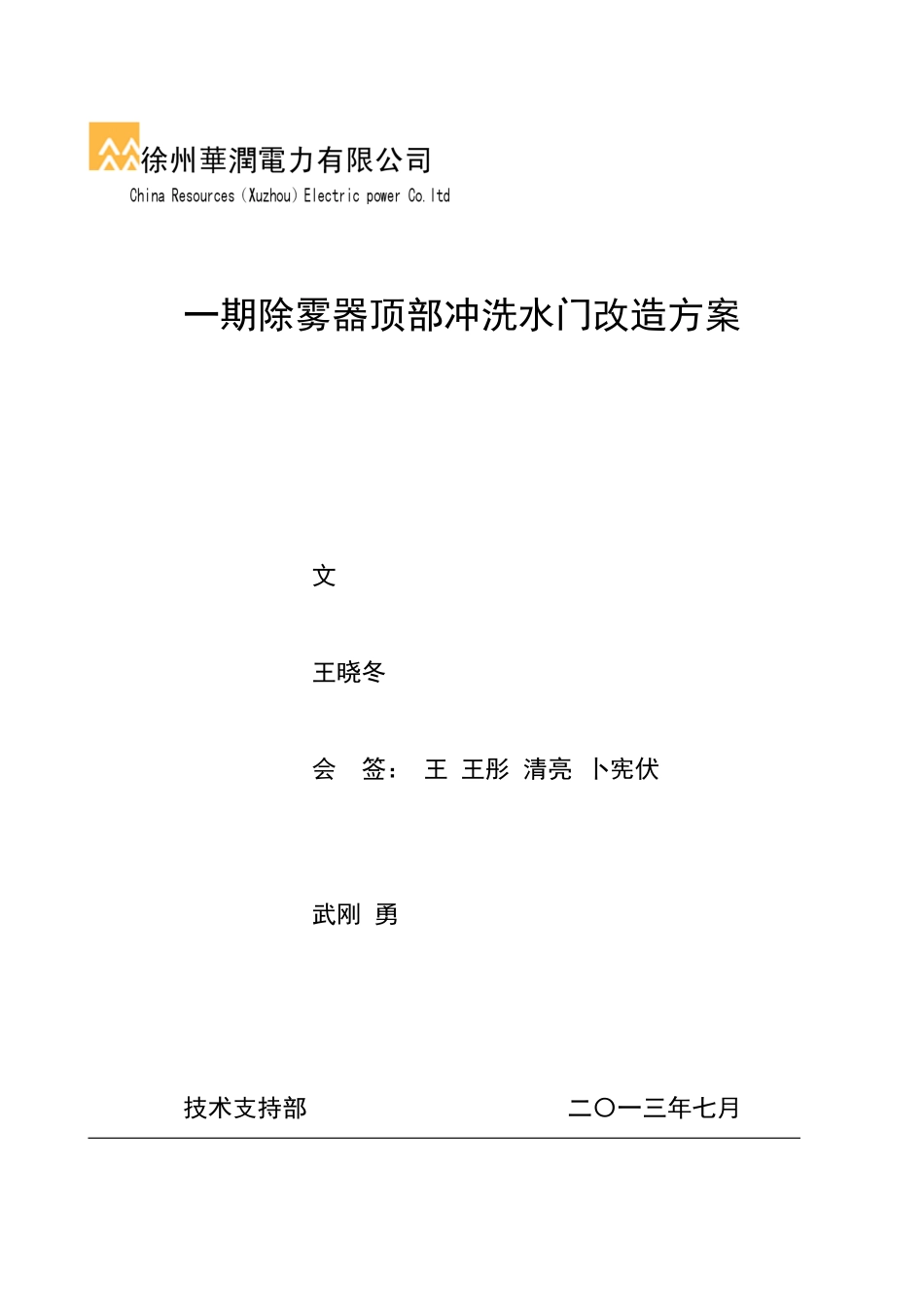

一期除雾器顶部冲洗水门改造方案文王晓冬会 签： 王 王彤 清亮 卜宪伏武刚 勇技术支持部 二〇一三年七月一期除雾器顶部冲洗水门改造方案一：设备现状一期除雾器顶部冲洗水门共 5 个位置在吸收塔顶部。就地为手动截止阀只有检修期间由检修人员视情况进展冲洗，后因烟囱改造烟气流速加快，上层除雾器堵塞情况加大，时而会出现烟囱出口烟气带浆现象。二：改造原因因需加强对上层除雾器的冲洗，为方便运行冲洗除雾器喷嘴，将一期顶部冲洗水门改为气动执行机构。在 DCS 上即可操作，减少运行人员的工作量，增强安全生产便捷性、可靠性。三：改造方案#1 炉、#2 炉除雾器顶部冲洗水门由手动截止阀改造为气动控制，气动蝶阀的安装、由压缩空气母管引一路压缩空气至电磁阀箱和电磁阀箱的位置固定由脱硫专业完成。以单台机组为例，该方案具体实施有以下几个方面：1、就地气动机构的安装，电磁阀箱的固定；2、从就地压缩空气母管引一路压缩空气至电磁阀箱，并分别从电磁阀出口敷设气源管路至就地气动执行器；3、敷设一路 AC220V 电源电缆至电磁阀箱作为电磁阀控制电，敷设气动执行器的指令信号电缆至电磁阀箱；4、从 DCS 分别敷设信号反应电缆至就地气动执行器行程反应开关；5、信号核对并接线、组态，调试。DCS 接线见附表 1 和附表 2,电源接线见附表 3。四：主要材料与费用估算序号名称单位1 号炉2 号炉 费用〔人民币元〕备注1吸收塔区域电磁阀箱[配 SMC双作用电磁阀 6 个〔5 用 1备〕、SMC 底座一个、空气过滤器一个、空气开关 6 个、端子排和气源管路接头假设干等]套1115000赞 恩 自 动电气2DN125 气动蝶阀〔装配台5520000HMPL-310N 限位行程开关)3不锈钢管 Φ10×1.5 321米252510004控制电缆 ZRKVV22 12×1.5mm2米20020055005控制电缆 ZRKVV22 4×1.5mm260060085006施工费用80008000160007其他费用200020004000总费用估计 6.6 万元左右。五：实施时间机组 104A/204A 计划性检修期间。六：改造实施危险点分析与安全措施1、 危险点分析本次改造危险点主要有：1〕防止设备带电；2〕高空作业防止掉落；3〕焊接作业有引起火灾、烫伤的危险；2、 安全措施：1〕根据作业程序办理工单；2〕高空作业系好安全带，做好防坠措施；3〕焊接工作办动火工作票，有人看护，做好隔离防止焊渣掉落的措施；技术支持部脱硫专业、热控专业2024 年 7 月附表 1 #1 炉除雾器顶部冲洗水门接线表序号 I/O起点〔DCS 机柜〕...
