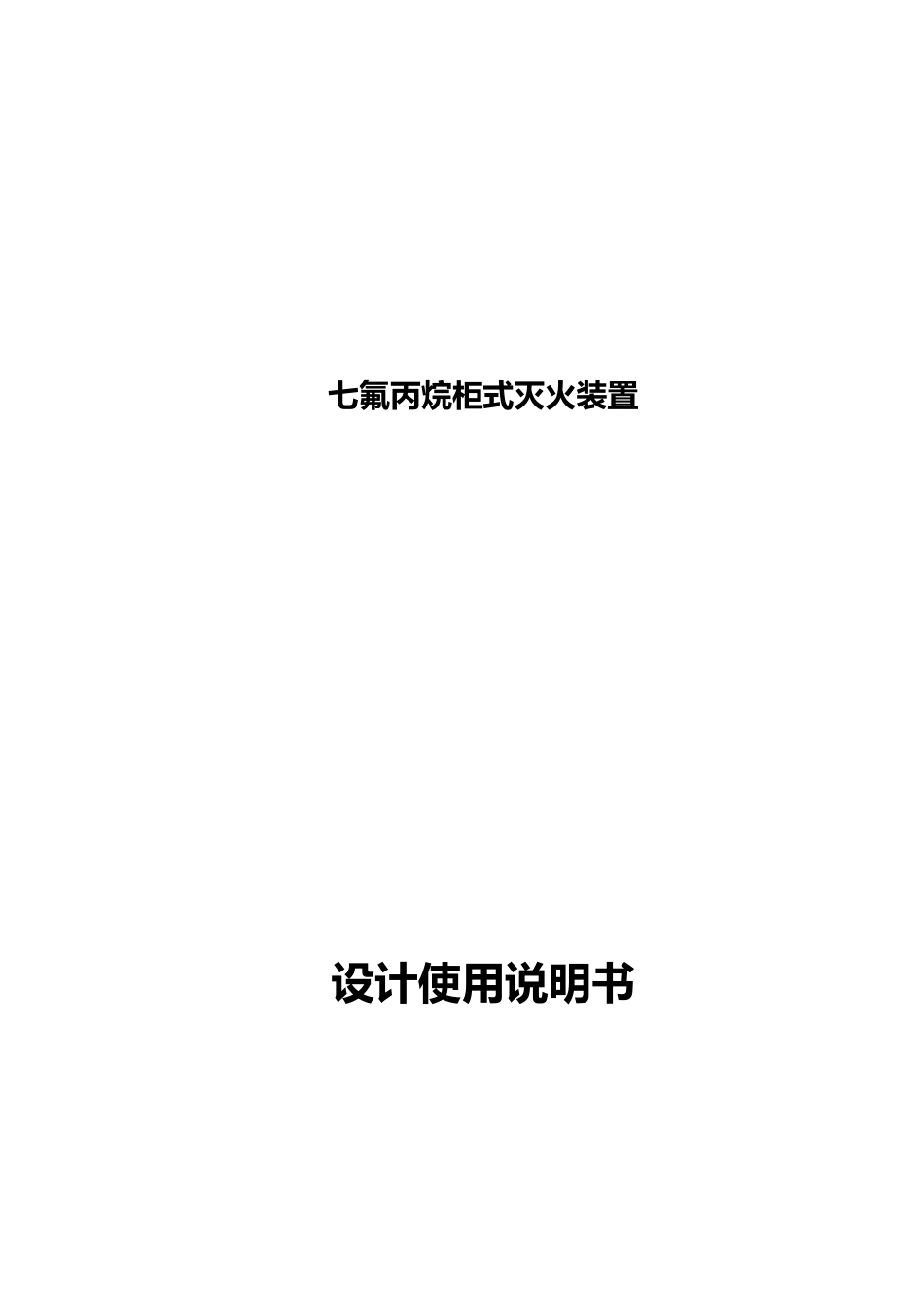

七氟丙烷灭火系统说明书

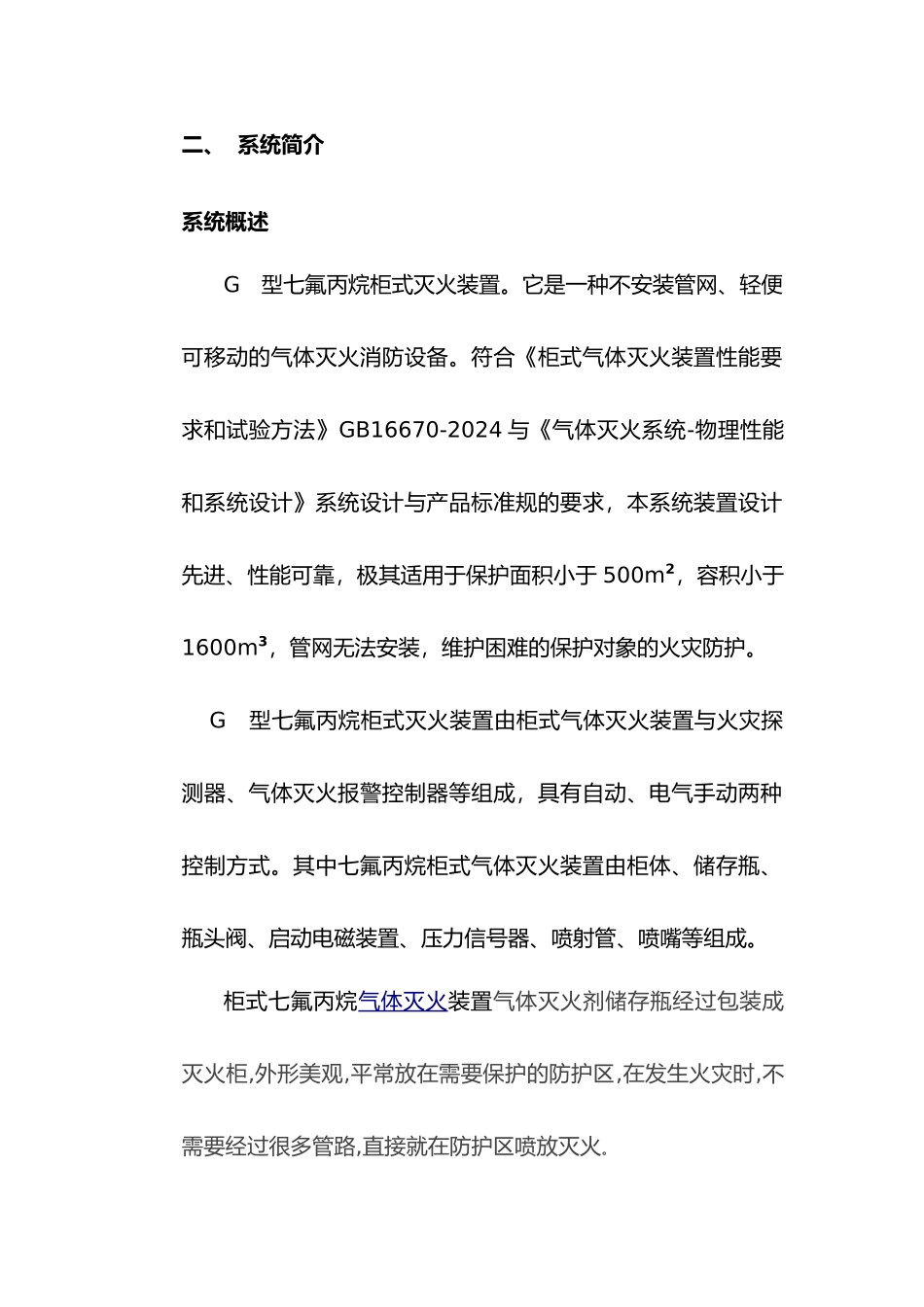

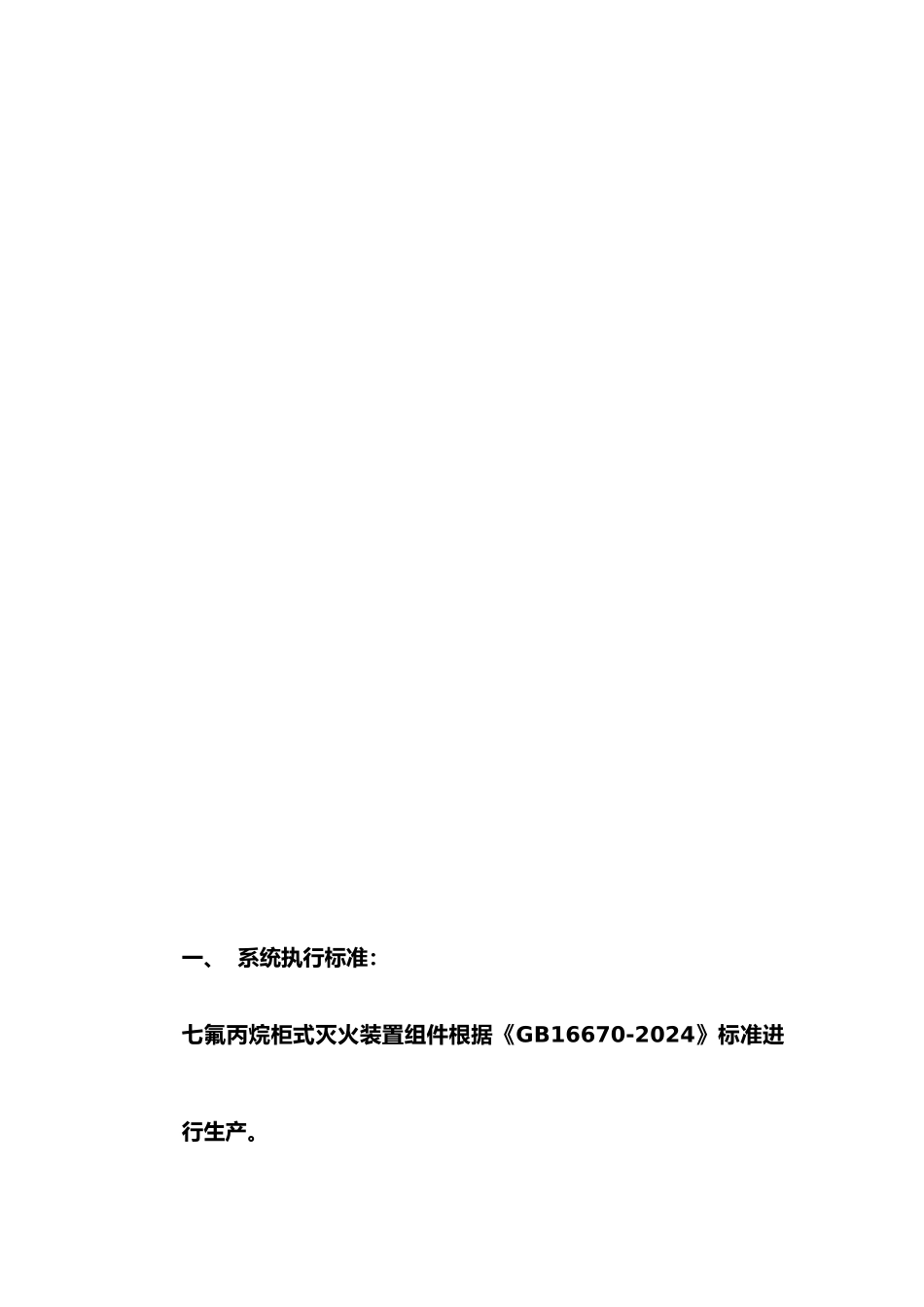

七氟丙烷柜式灭火装置设计使用说明书一、 系统执行标准：七氟丙烷柜式灭火装置组件根据《GB16670-2024》标准进行生产。二、 系统简介系统概述G 型七氟丙烷柜式灭火装置。它是一种不安装管网、轻便可移动的气体灭火消防设备。符合《柜式气体灭火装置性能要求和试验方法》GB16670-2024 与《气体灭火系统-物理性能和系统设计》系统设计与产品标准规的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于 500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。 G 型七氟丙烷柜式灭火装置由柜式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，具有自动、电气手动两种控制方式。其中七氟丙烷柜式气体灭火装置由柜体、储存瓶、瓶头阀、启动电磁装置、压力信号器、喷射管、喷嘴等组成。柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜,外形美观,平常放在需要保护的防护区,在发生火灾时,不需要经过很多管路,直接就在防护区喷放灭火。四、典型的防护设施： 柜式气体灭火装置主要适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站、电讯中心、干净厂房等重点场所的消防保护。柜式装置不用设置专用的瓶组间，整个柜体设置在防护区，适用于通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的保护区。当建筑物无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区不便安装系统管网时，可使用本装置。五、主要技术参数：技术参数产品型号G 70/2.5G 90/2.5G 12/2.5G 150/2.5G 180/2.5公称工作压力(Mpa)2.52.52.52.52.5喷射时间(s)≤8≤8≤8≤8≤8充装密度(Kg/m3 )≤1120≤1120≤1120≤1120≤1120储存容器容积(L)7090120150180工作温度围0℃-50℃0℃-50℃0℃-50℃0℃-50℃0℃-50℃单个喷嘴的保护半径(m)≤7≤7≤7≤7≤7喷嘴的保护高度(m)0.3—50.3—50.3—50.3—50.3—5系统灭火技术方式全淹没全淹没全淹没全淹没全淹没系统启动电源24V，1.2A24V，1.2A24V，1.2A24V，1.2A24V，1.2A安全泄放装置动作压(MPa)5.0±0.255.0±0.255.0±0.255.0±0.255.0±0.25外型尺寸(mm)70-120 单瓶： 520*440*1900 70-120 双瓶： 1000*440*1900；150-180 单瓶：600*500*2200150-180 双瓶：1200*500*2200注：针对具体的保护对象，本公司能为用户提供七氟丙烷柜式灭火装置的多瓶组合，并根据用户要求进行定做，如对地板下、吊顶上的火灾保护。六、系统的使用☆...
