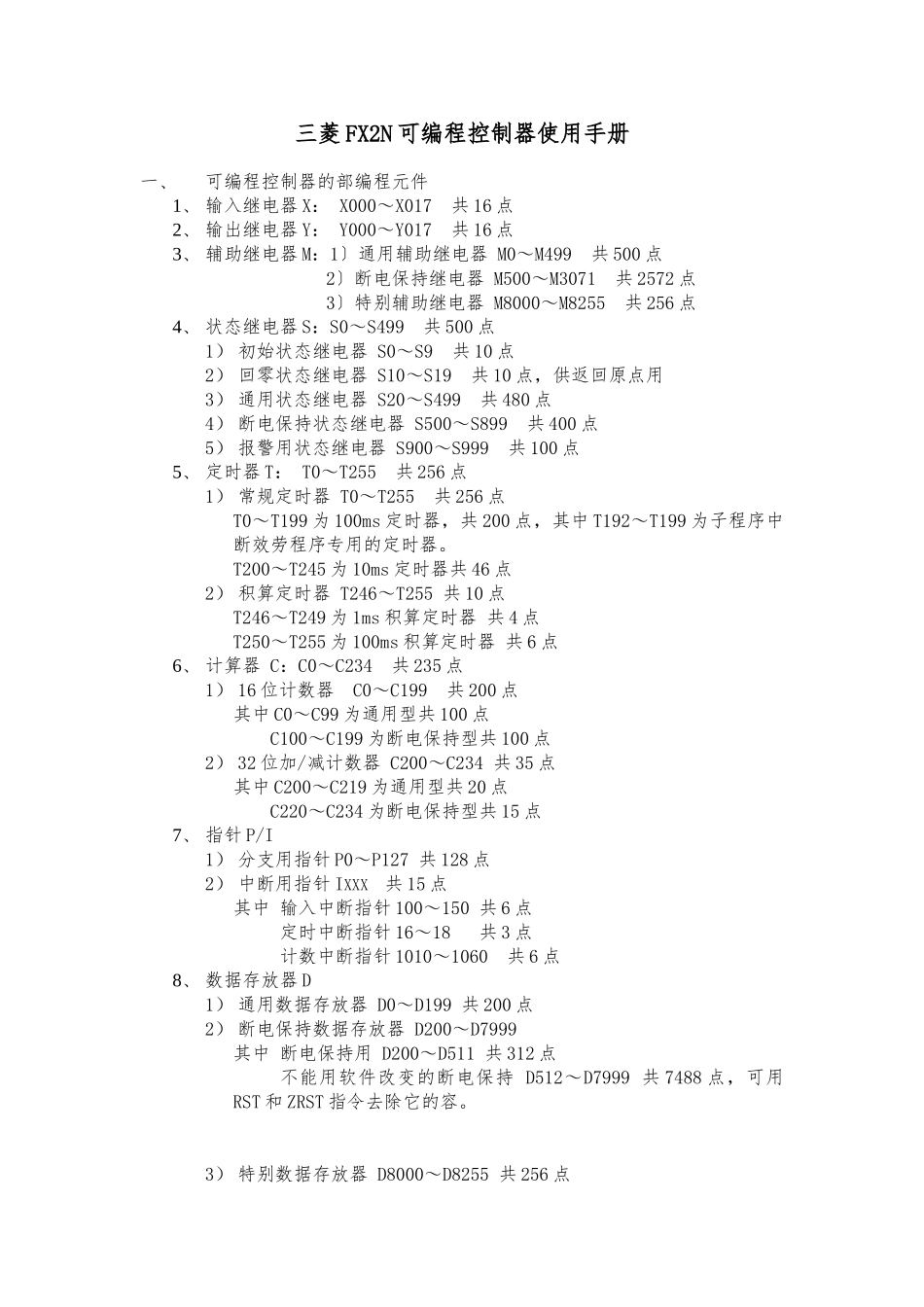

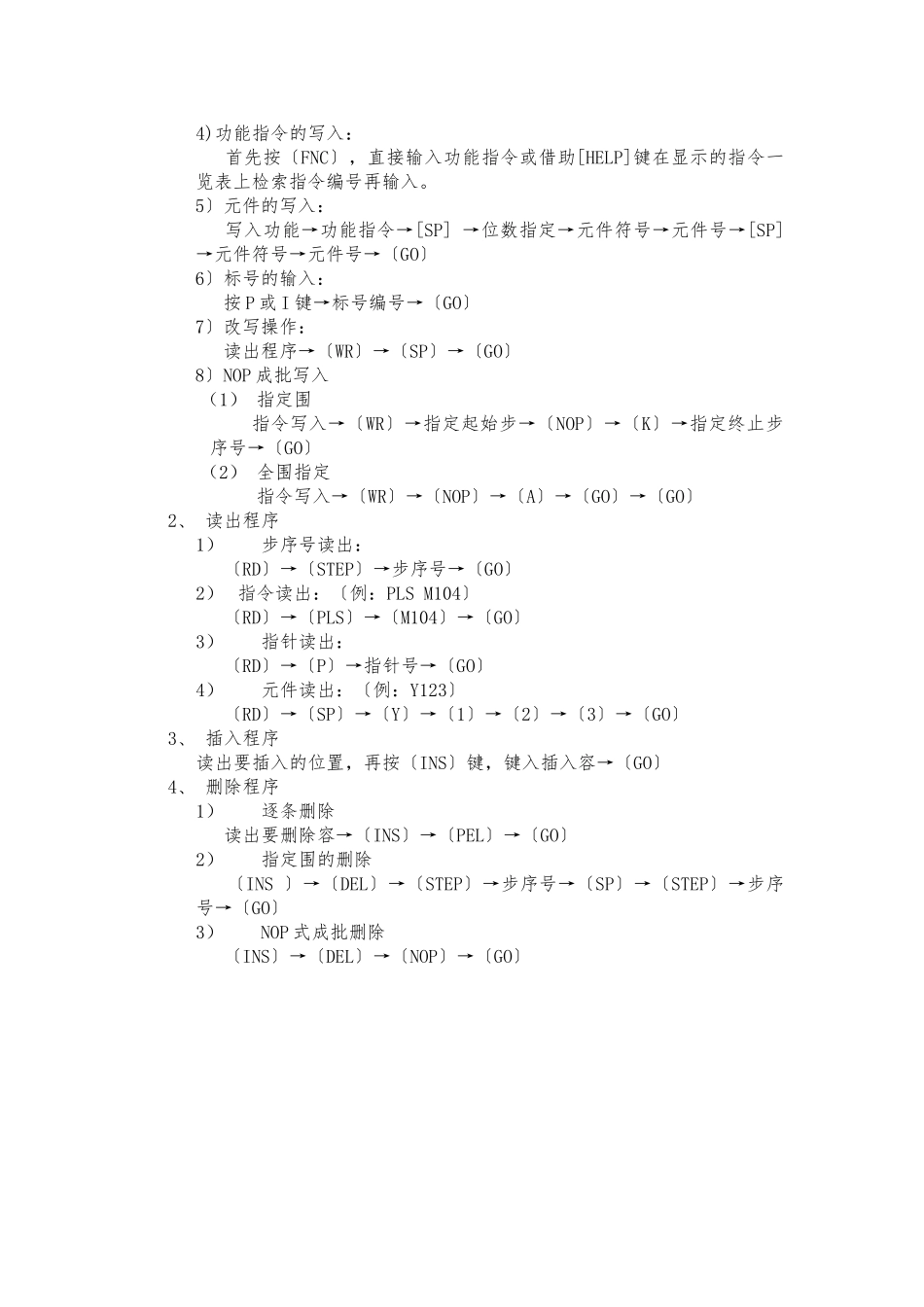

三菱 FX2N 可编程控制器使用手册一、可编程控制器的部编程元件1、 输入继电器 X： X000～X017 共 16 点2、 输出继电器 Y： Y000～Y017 共 16 点3、 辅助继电器 M：1〕通用辅助继电器 M0～M499 共 500 点2〕断电保持继电器 M500～M3071 共 2572 点3〕特别辅助继电器 M8000～M8255 共 256 点4、 状态继电器 S：S0～S499 共 500 点1） 初始状态继电器 S0～S9 共 10 点2） 回零状态继电器 S10～S19 共 10 点，供返回原点用3） 通用状态继电器 S20～S499 共 480 点 4） 断电保持状态继电器 S500～S899 共 400 点5） 报警用状态继电器 S900～S999 共 100 点5、 定时器 T： T0～T255 共 256 点1） 常规定时器 T0～T255 共 256 点T0～T199 为 100ms 定时器，共 200 点，其中 T192～T199 为子程序中断效劳程序专用的定时器。T200～T245 为 10ms 定时器共 46 点2） 积算定时器 T246～T255 共 10 点T246～T249 为 1ms 积算定时器 共 4 点T250～T255 为 100ms 积算定时器 共 6 点6、 计算器 C：C0～C234 共 235 点1） 16 位计数器 C0～C199 共 200 点其中 C0～C99 为通用型共 100 点C100～C199 为断电保持型共 100 点2） 32 位加/减计数器 C200～C234 共 35 点其中 C200～C219 为通用型共 20 点C220～C234 为断电保持型共 15 点7、 指针 P/I1） 分支用指针 P0～P127 共 128 点2） 中断用指针 IXXX 共 15 点其中 输入中断指针 100～150 共 6 点定时中断指针 16～18 共 3 点计数中断指针 1010～1060 共 6 点8、 数据存放器 D1） 通用数据存放器 D0～D199 共 200 点2） 断电保持数据存放器 D200～D7999其中 断电保持用 D200～D511 共 312 点不能用软件改变的断电保持 D512～D7999 共 7488 点，可用RST 和 ZRST 指令去除它的容。3） 特别数据存放器 D8000～D8255 共 256 点4） 变址存放器 V/Z V0～V7、Z0～Z7 共 16 点5） 常数 K/H K 为十进制，H 为十六进制二、操作面板键的使用说明1、 功能键：〔RD/WR〕— 读出/写入键 〔IVS/DEL〕— 插入/删除键 〔MNT/TEST〕— 监视/测试键2、 执行键：〔GO〕— 确认/执行/显示画面/检索3、 去除键：〔CLEAAR〕— 在按执行键前按，那么去除键入的数据4、 其他键：〔DTHER〕— 显示方式项目单菜单5、 辅助键...
