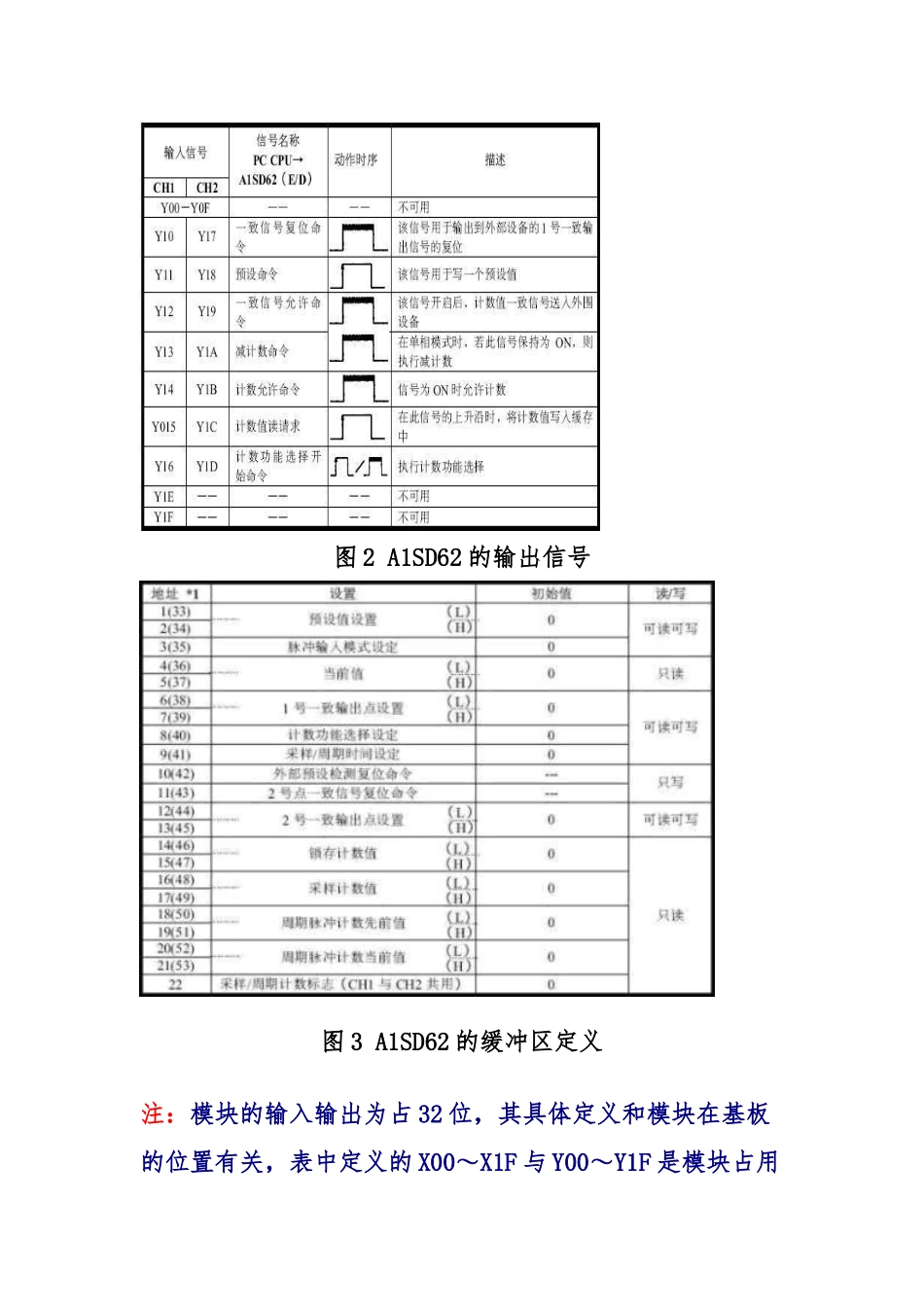

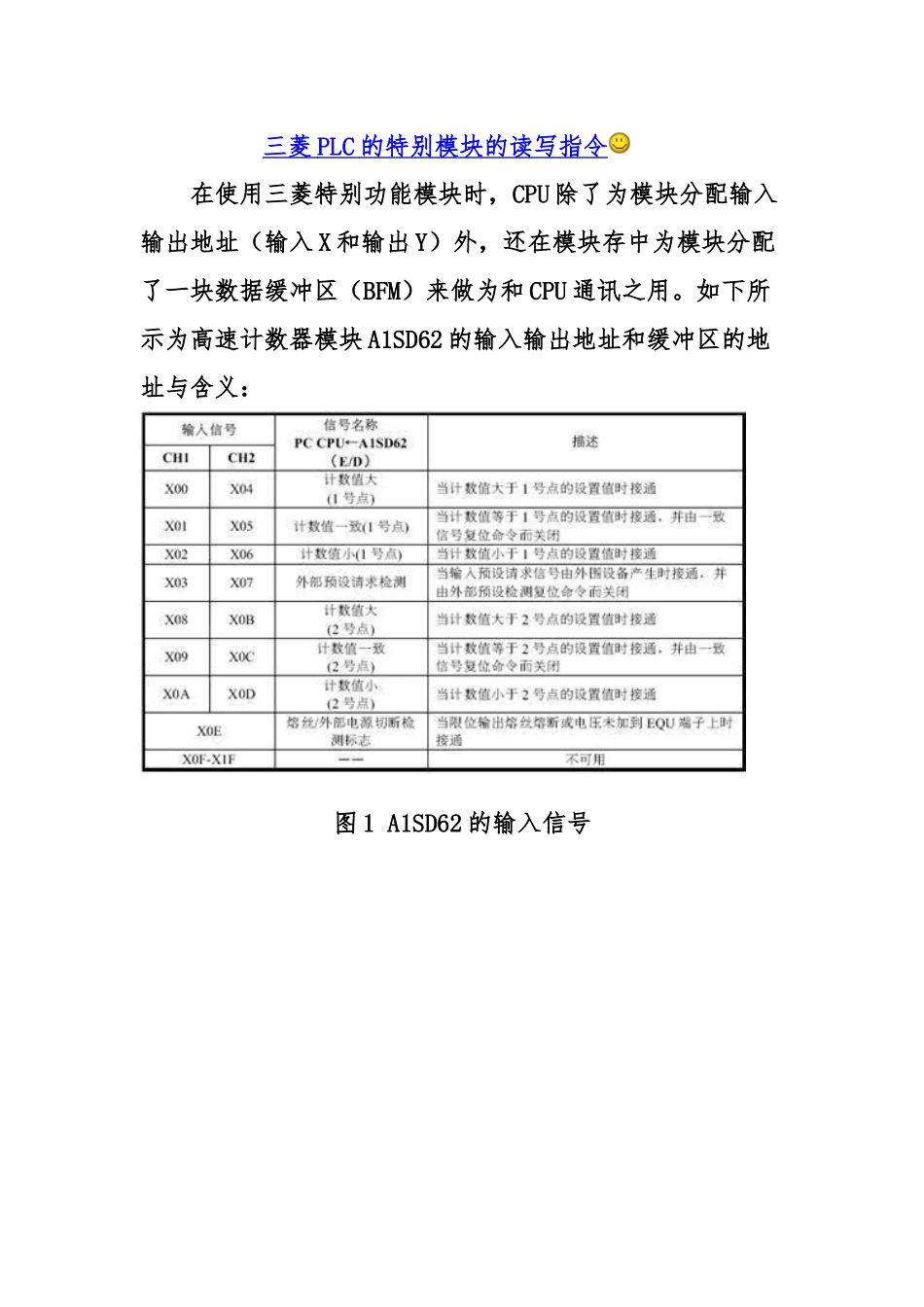

三菱 PLC 的特别模块的读写指令 在使用三菱特别功能模块时，CPU 除了为模块分配输入输出地址（输入 X 和输出 Y）外，还在模块存中为模块分配了一块数据缓冲区（BFM）来做为和 CPU 通讯之用。如下所示为高速计数器模块 A1SD62 的输入输出地址和缓冲区的地址与含义：图 1 A1SD62 的输入信号图 2 A1SD62 的输出信号图 3 A1SD62 的缓冲区定义注：模块的输入输出为占 32 位，其具体定义和模块在基板的位置有关，表中定义的 X00～X1F 与 Y00～Y1F 是模块占用第一个模块位置时的定义，而缓冲区的地址则可以在指令使用。 三菱有专门两条指令实现对模块缓冲区 BFM 的读写，即：TO 指令和 FROM 指令，其它指令都是这两个指令的变形，如：DTO 表示 32 位操作指令（无 D 时，表示 16 位操作指令），TOP 表示在控制命令的上升沿时执行对 BFM 的写入，可以根据实际情况分别使用，FROM 也同样。下面对这两种指令的使用方法做一下简要介绍。1、FROM 指令（FNC78） FROM 指令的功能是实现对特别模块缓冲区 BFM 指定位的读取操作。指令格式如下：指令中各软元件、操作数代表的意义如下：CC：FROM 指令执行的启动条件。启动指令可以是 X、Y、部继电器 M 等。Kn1：模块地址的高位，K 代表模块地址的高位用十进制数表示，也可以用十进制数来表示。如：当高速计数器模块A1SD62 的输入输出地址分别是 XA0F～XB1F 与 YA0F～YB1F时，此值可以是 K10，也可以是 HA。实际上此值是指定特别模块在基板上的位置，在实际设置时，也可按每个位置为16 点来计算得到此值（如一个模块占 32 点则为两个位置）。Kn2：为要读取的缓冲区的地址，可以是十进制数（以 K 打头），也可以是十六进制数（以 H 打头）。此地址只和模块有关，和模块在基板的位置无关。Kn3Mn4：读取的数据在 PLC CPU 中的存储地址（目标地址）。Kn3代表从特别模块 BFM 读取的二进制的位数，以 4 位（bit）为单位，n3允许值为 1～8。如：K4 代表 16 位（bit）。Mn4代表数据在 PLC 存储区域的首地址。M 代表中间继电器，表示读取的数据存储于中间继电器。存储位置也可以是数据寄存器（常用），此时就不需要前缀 Kn3了。Kn5：需要传送的点数。采纳 FROM、FROMP 格式时，以 16 位二进制为单位，K1 代表读取 16 点，K2 代表 32 点等。采纳DFROM、DFROMP 格式时，以 32 位二进制为单位，K1 代表读取 32 点，K2 代表 6...
