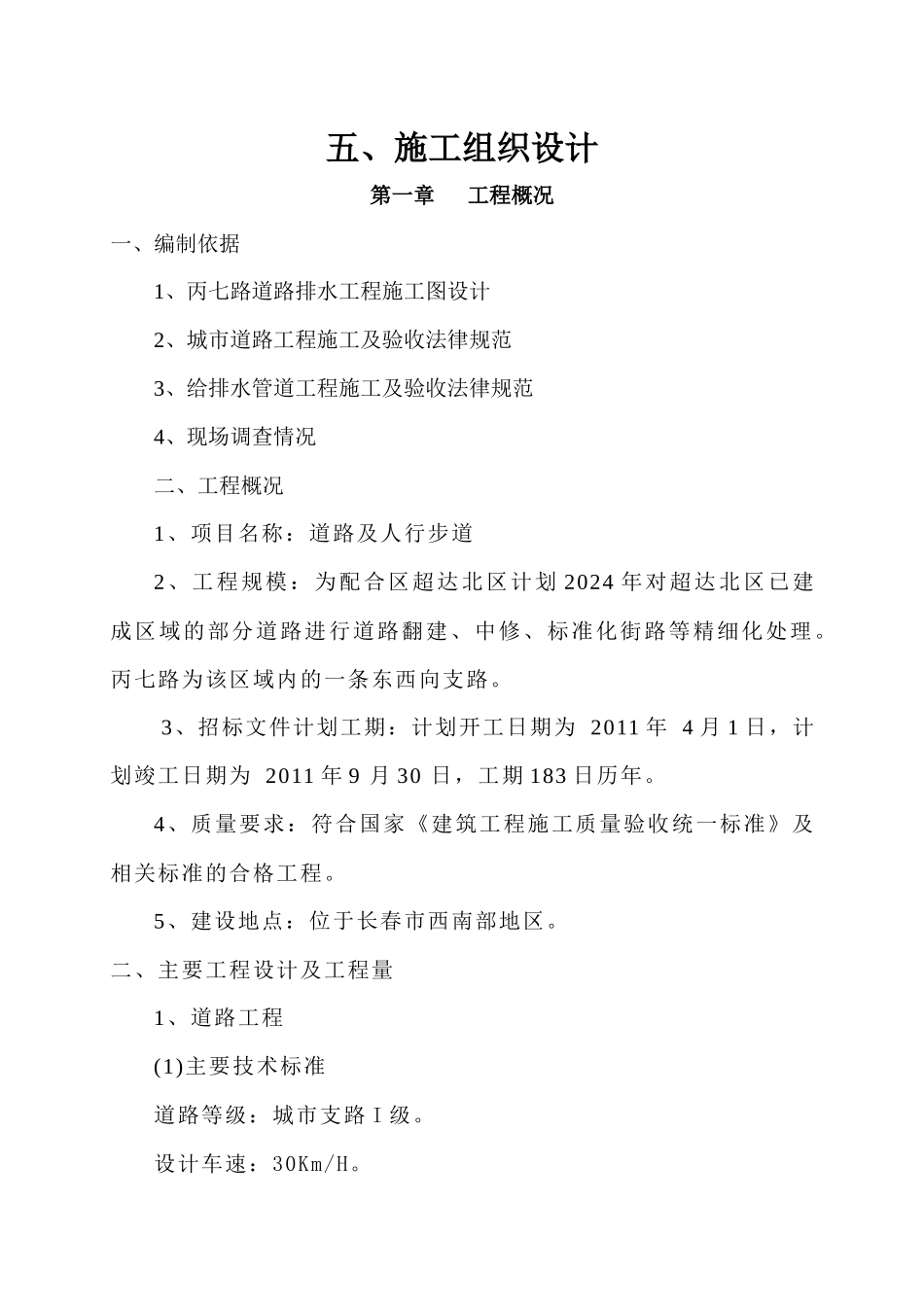

五、施工组织设计第一章 工程概况一、编制依据1、丙七路道路排水工程施工图设计2、城市道路工程施工及验收法律规范3、给排水管道工程施工及验收法律规范4、现场调查情况二、工程概况1、项目名称：道路及人行步道2、工程规模：为配合区超达北区计划 2024 年对超达北区已建成区域的部分道路进行道路翻建、中修、标准化街路等精细化处理。丙七路为该区域内的一条东西向支路。 3、招标文件计划工期：计划开工日期为 2011 年 4 月 1 日，计划竣工日期为 2011 年 9 月 30 日，工期 183 日历年。4、质量要求：符合国家《建筑工程施工质量验收统一标准》及相关标准的合格工程。5、建设地点：位于长春市西南部地区。二、主要工程设计及工程量1、道路工程(1)主要技术标准道路等级：城市支路 I 级。设计车速：30Km/H。荷载标准：双轮组单轴载 BZZ-100。路面类型：沥青混凝土路面路面结构设计年限：10 年。最大纵坡：3.7%最小纵坡：0.3%最小凸曲线半径：5000 米。最小凹曲线半径：3500 米。最小坡长：184 米。竖曲线最小长度：50 米地震峰动值加速度：0.1G。 (2)道路平面设计丙七路道路中心线执行规划道路中心线（现场局部位置需要纠偏）。本次道路翻建工程施工起点桩号为 K0+024 （即有甲一街路边），翻建终点为 K1+750 位置。K1+750—K1+990 长度 240 米范围的道路为新建工程，新建道路终点为 K1+990 位置的 12×20 米的回车场。道路设计长度 1990 米，其中道路施工总长度为 1908 米（含丙一街、丙二街交叉口；不含乙二街交叉口）。为单块板的城市支路。 (3)道路横断面设计本设计道路横断面为直线双面坡，横坡度 1.5% (4)道路纵断面设计道路纵断面设计参照即有道路标高，保证满足道路两侧入口及门 口 高 程 控 制 。 本 设 计 对 既 有 道 路 标 高 进 行 微 调 。 道 路 最 小 纵 坡0.3%，最大纵坡 3.7% (5)路面结构设计①设计标准 结构设计年限为 10 年②计算方法 设计弯沉值为：30.2（1/100mm）验收弯沉值为：28.1（1/100mm）土基回弹模量：≥30Mpa土基验收弯沉值为：≤310（1/100mm）③路面结构组合设计 中粒式 SBS 改性沥青混凝土（AC-16）5CM 粗粒式沥青混凝土（AC-25） 7CMPC-2 乳化沥青透层油（1.0L/㎡）撒 15#钉子石（0.3m³/100㎡） 二灰碎石（8：17：75） 15CM 二灰碎石（8：17：75） 15CM 石灰土（12：88） 20CM总厚度：62CM。④路面压实标准与压实...
