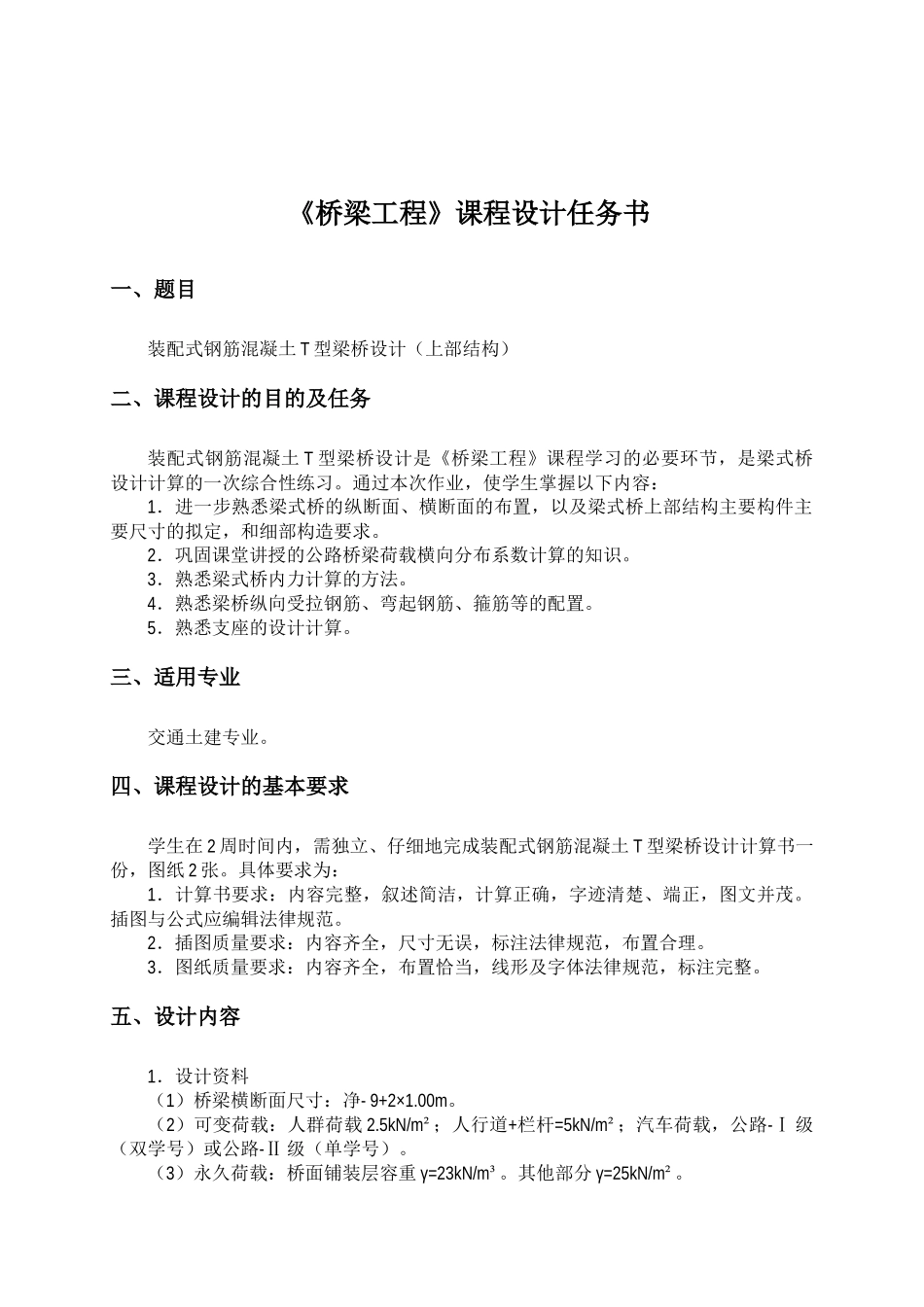

中国矿业大学桥梁工程课程设计_第1页
1/9
中国矿业大学桥梁工程课程设计_第2页
2/9
中国矿业大学桥梁工程课程设计_第3页
3/9
《桥梁工程》课程设计任务书一、题目装配式钢筋混凝土 T 型梁桥设计(上部结构)二、课程设计的目的及任务装配式钢筋混凝土 T 型梁桥设计是《桥梁工程》课程学习的必要环节,是梁式桥设计计算的一次综合性练习。通过本次作业,使学生掌握以下内容:1.进一步熟悉梁式桥的纵断面、横断面的布置,以及梁式桥上部结构主要构件主要尺寸的拟定,和细部构造要求。2.巩固课堂讲授的公路桥梁荷载横向分布系数计算的知识。3.熟悉梁式桥内力计算的方法。4.熟悉梁桥纵向受拉钢筋、弯起钢筋、箍筋等的配置。5.熟悉支座的设计计算。三、适用专业交通土建专业。四、课程设计的基本要求学生在 2 周时间内,需独立、仔细地完成装配式钢筋混凝土 T 型梁桥设计计算书一份,图纸 2 张。具体要求为:1.计算书要求:内容完整,叙述简洁,计算正确,字迹清楚、端正,图文并茂。插图与公式应编辑法律规范。2.插图质量要求:内容齐全,尺寸无误,标注法律规范,布置合理。3.图纸质量要求:内容齐全,布置恰当,线形及字体法律规范,标注完整。五、设计内容1.设计资料(1)桥梁横断面尺寸:净- 9+2×1.00m。(2)可变荷载:人群荷载 2.5kN/m²;人行道+栏杆=5kN/m²;汽车荷载,公路-Ⅰ 级(双学号)或公路-Ⅱ 级(单学号)。(3)永久荷载:桥面铺装层容重 γ=23kN/m³。其他部分 γ=25kN/m²。(4)材料:主筋采纳 HRB335,其他用 HPB235,混凝土标号 C40。(5)桥梁纵断面尺寸:标准跨径 Lb=25m ,计算跨径 L=24.5m (或根据构造要求确定),桥梁全长L,=24.96m(单学号);或标准跨径 Lb=30m,计算跨径 L=29.5m(或根据构造要求确定),桥梁全长L,=29.96m(双学号)。(6)混凝土弹性模量 Eh=3.00×104MPa。2.设计内容(1)纵横断面设计根据给定的原始资料,参考工程实例,合理进行桥梁纵断面和横断面的布置,选取适当的桥面铺装层,初步估算 T 形主梁、横隔梁等的细部尺寸。绘制图 1:主梁构造图,图内包含桥梁横断面布置图、纵断面布置图,T 形梁细部尺寸图。(2)行车道板计算与配筋根据行车道板的空间位置确定其类型,然后进行行车道板内力计算,并根据内力结果进行配筋。(3)主梁内力计算选取控制截面分别进行主梁恒载内力计算、活载内力计算,以及作用效应的组合计算。其中进行主梁活载内力计算时,荷载横向分布系数的计算,要求根据主梁间连接刚度(根据主梁间连接构造的不同进行选定)的不同,采纳恰当的方法进行计算...
