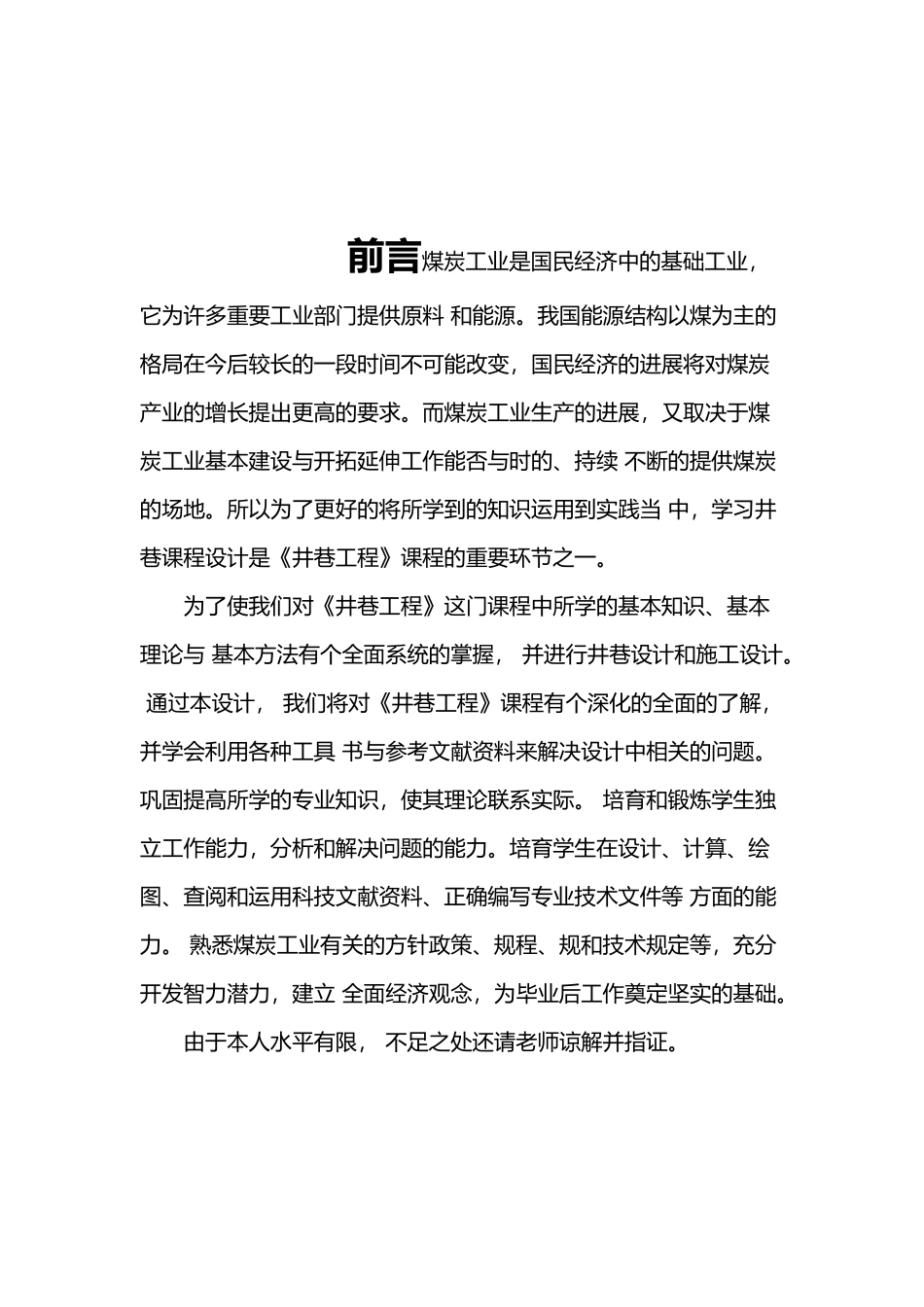

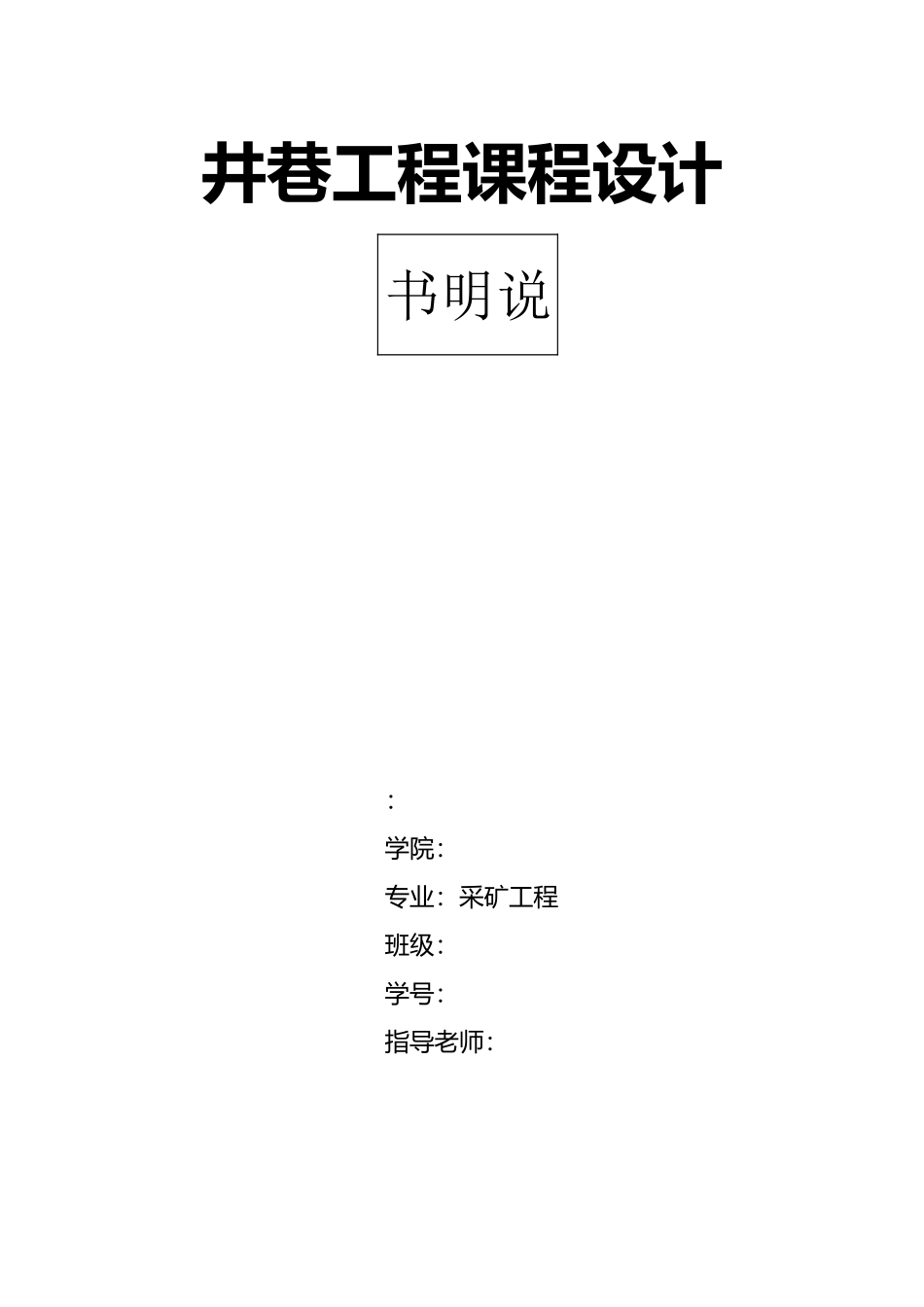

井巷工程课程设计 ： 学院： 专业：采矿工程 班级： 学号： 指导老师：说明书 前言煤炭工业是国民经济中的基础工业，它为许多重要工业部门提供原料 和能源。我国能源结构以煤为主的格局在今后较长的一段时间不可能改变，国民经济的进展将对煤炭产业的增长提出更高的要求。而煤炭工业生产的进展，又取决于煤炭工业基本建设与开拓延伸工作能否与时的、持续 不断的提供煤炭的场地。所以为了更好的将所学到的知识运用到实践当 中，学习井巷课程设计是《井巷工程》课程的重要环节之一。 为了使我们对《井巷工程》这门课程中所学的基本知识、基本理论与 基本方法有个全面系统的掌握， 并进行井巷设计和施工设计。 通过本设计， 我们将对《井巷工程》课程有个深化的全面的了解，并学会利用各种工具 书与参考文献资料来解决设计中相关的问题。巩固提高所学的专业知识，使其理论联系实际。 培育和锻炼学生独立工作能力，分析和解决问题的能力。培育学生在设计、计算、绘图、查阅和运用科技文献资料、正确编写专业技术文件等 方面的能力。 熟悉煤炭工业有关的方针政策、规程、规和技术规定等，充分开发智力潜力，建立 全面经济观念，为毕业后工作奠定坚实的基础。由于本人水平有限， 不足之处还请老师谅解并指证。目录第一章、运输大巷断面设计第一节、净断面尺寸设计第二节、断面水沟和管线布置第三节、掘进断面尺寸设计第四节、计算工程量、材料消耗并编制相应表格第五节、运输大巷断面图第二章、巷道掘进爆破说明书与爆破图标，巷道循环作业图表第一节、爆破说明书和爆破图表第二节、巷道循环作业图表第三章、交岔点平面尺寸设计与施工第一节、交岔点平面尺寸设计第二节、交岔点墙高设计第三节、计算工程量、材料消耗、编制工程量与材料消耗表第四节、施工方法第五节、交岔点平面图，主巷、支巷与最大宽度处的断面图参考文献设计题目：某煤矿年设计生产能力为 240 万吨，采纳中央分列式通风。由于上部水平煤炭资源即将采完，须延伸到下一水平生产。据勘测，运输大巷穿过的岩层稳定性较好，岩石的坚固系数 15，最大涌水量为 120m3/h,该水平瓦斯涌出量为 12m3/t.轨距采纳 600mm。采纳直墙拱形巷道断面。运输大巷掘进至采区下部车场，需要开岔。试设计：1、运输大巷直线断的断面与支护参数； 2、运输大巷掘进施工爆破参数； 3、下部车场与运输大巷交叉点（机车的运行速度为2m/s）。第一章、运输大巷断面设计巷道断面设计是矿井...
