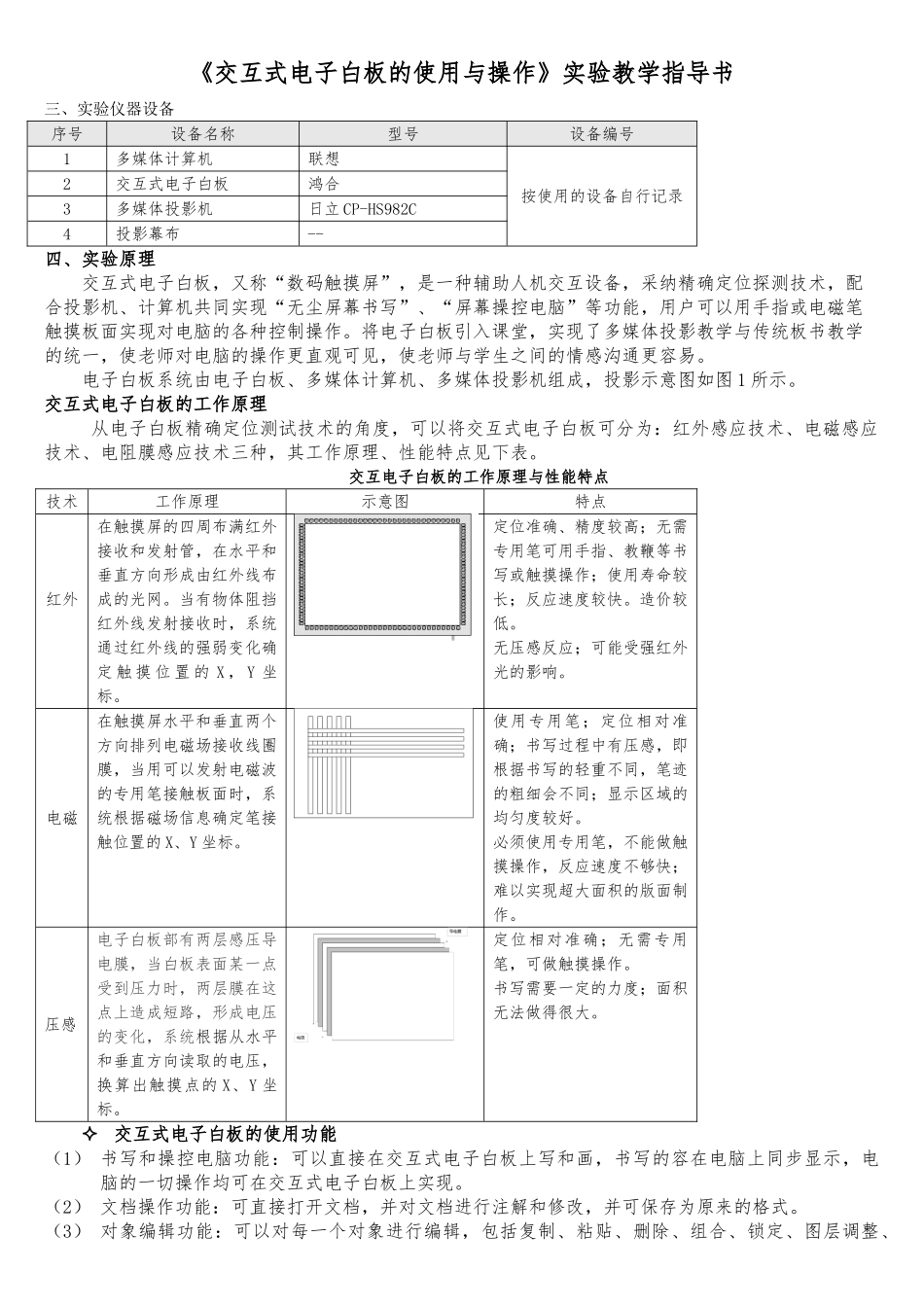

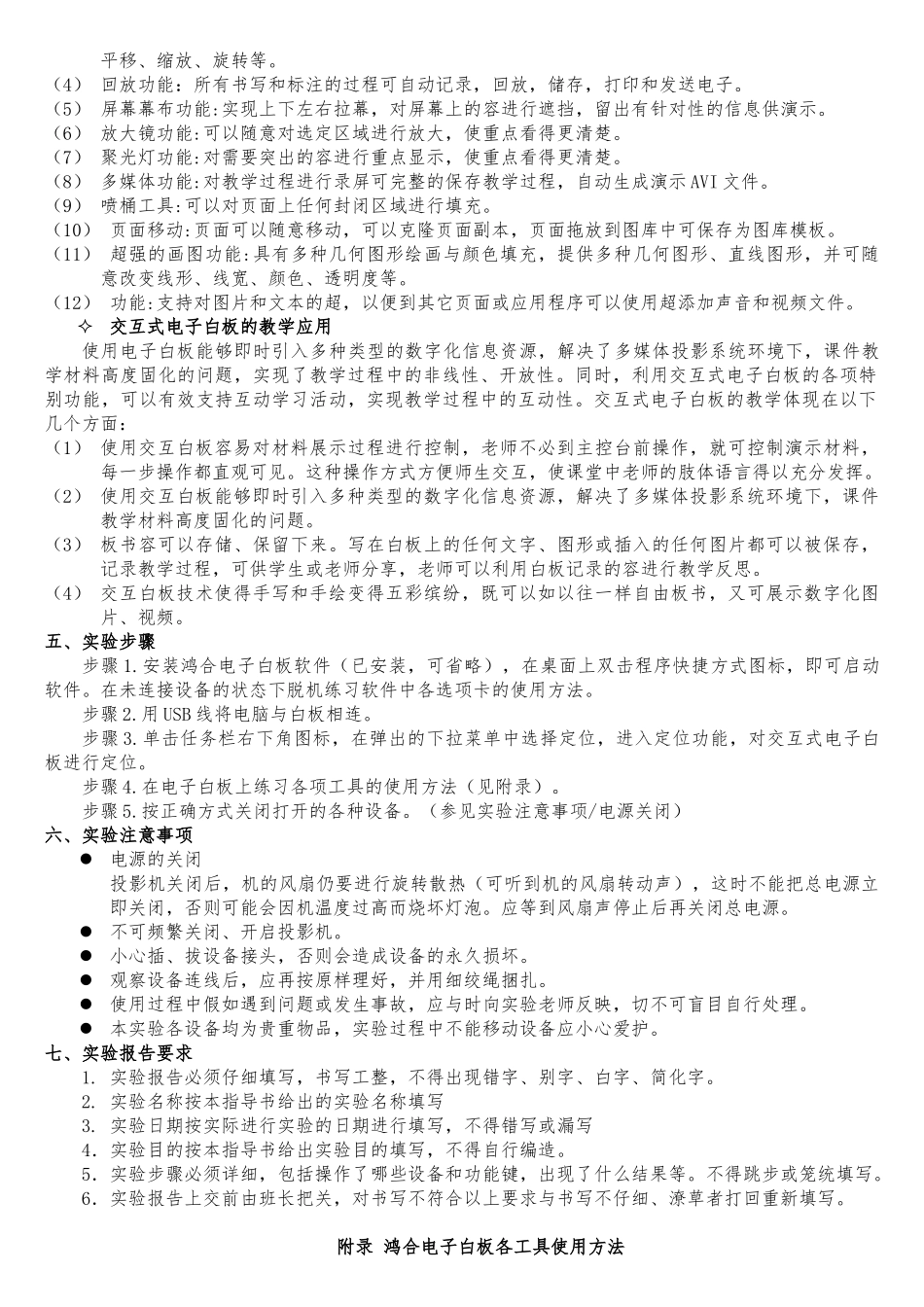

《交互式电子白板的使用与操作》实验教学指导书三、实验仪器设备序号设备名称型号设备编号1多媒体计算机联想按使用的设备自行记录2交互式电子白板鸿合3多媒体投影机日立 CP-HS982C4投影幕布--四、实验原理交互式电子白板，又称“数码触摸屏”，是一种辅助人机交互设备，采纳精确定位探测技术，配合投影机、计算机共同实现“无尘屏幕书写”、“屏幕操控电脑”等功能，用户可以用手指或电磁笔触摸板面实现对电脑的各种控制操作。将电子白板引入课堂，实现了多媒体投影教学与传统板书教学的统一，使老师对电脑的操作更直观可见，使老师与学生之间的情感沟通更容易。电子白板系统由电子白板、多媒体计算机、多媒体投影机组成，投影示意图如图 1 所示。交互式电子白板的工作原理从电子白板精确定位测试技术的角度，可以将交互式电子白板可分为：红外感应技术、电磁感应技术、电阻膜感应技术三种，其工作原理、性能特点见下表。交互电子白板的工作原理与性能特点技术工作原理示意图特点红外在触摸屏的四周布满红外接收和发射管，在水平和垂直方向形成由红外线布成的光网。当有物体阻挡红外线发射接收时，系统通过红外线的强弱变化确定 触 摸 位 置 的 X ， Y 坐标。定位准确、精度较高；无需专用笔可用手指、教鞭等书写或触摸操作；使用寿命较长；反应速度较快。造价较低。无压感反应；可能受强红外光的影响。电磁在触摸屏水平和垂直两个方向排列电磁场接收线圈膜，当用可以发射电磁波的专用笔接触板面时，系统根据磁场信息确定笔接触位置的 X、Y 坐标。使用专用笔；定位相对准确；书写过程中有压感，即根据书写的轻重不同，笔迹的粗细会不同；显示区域的均匀度较好。必须使用专用笔，不能做触摸操作，反应速度不够快；难以实现超大面积的版面制作。压感电子白板部有两层感压导电膜，当白板表面某一点受到压力时，两层膜在这点上造成短路，形成电压的变化，系统根据从水平和垂直方向读取的电压，换算出触摸点的 X、Y 坐标。定位相对准确；无需专用笔，可做触摸操作。书写需要一定的力度；面积无法做得很大。交互式电子白板的使用功能（1） 书写和操控电脑功能：可以直接在交互式电子白板上写和画，书写的容在电脑上同步显示，电脑的一切操作均可在交互式电子白板上实现。（2） 文档操作功能：可直接打开文档，并对文档进行注解和修改，并可保存为原来的格式。（3） 对象编辑功能：可以对每一个对象进行编辑，包括复制、粘贴、删除、...
