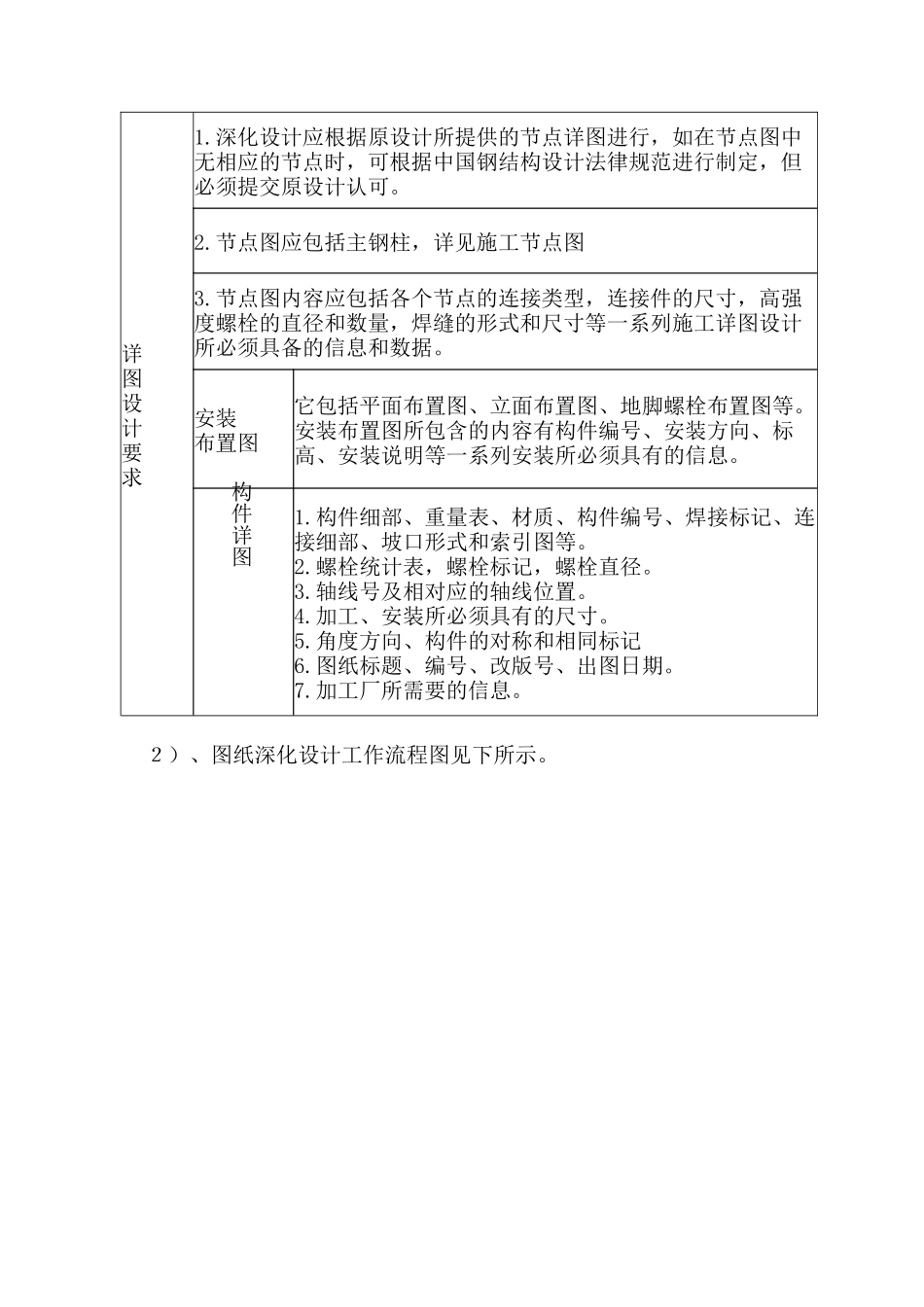

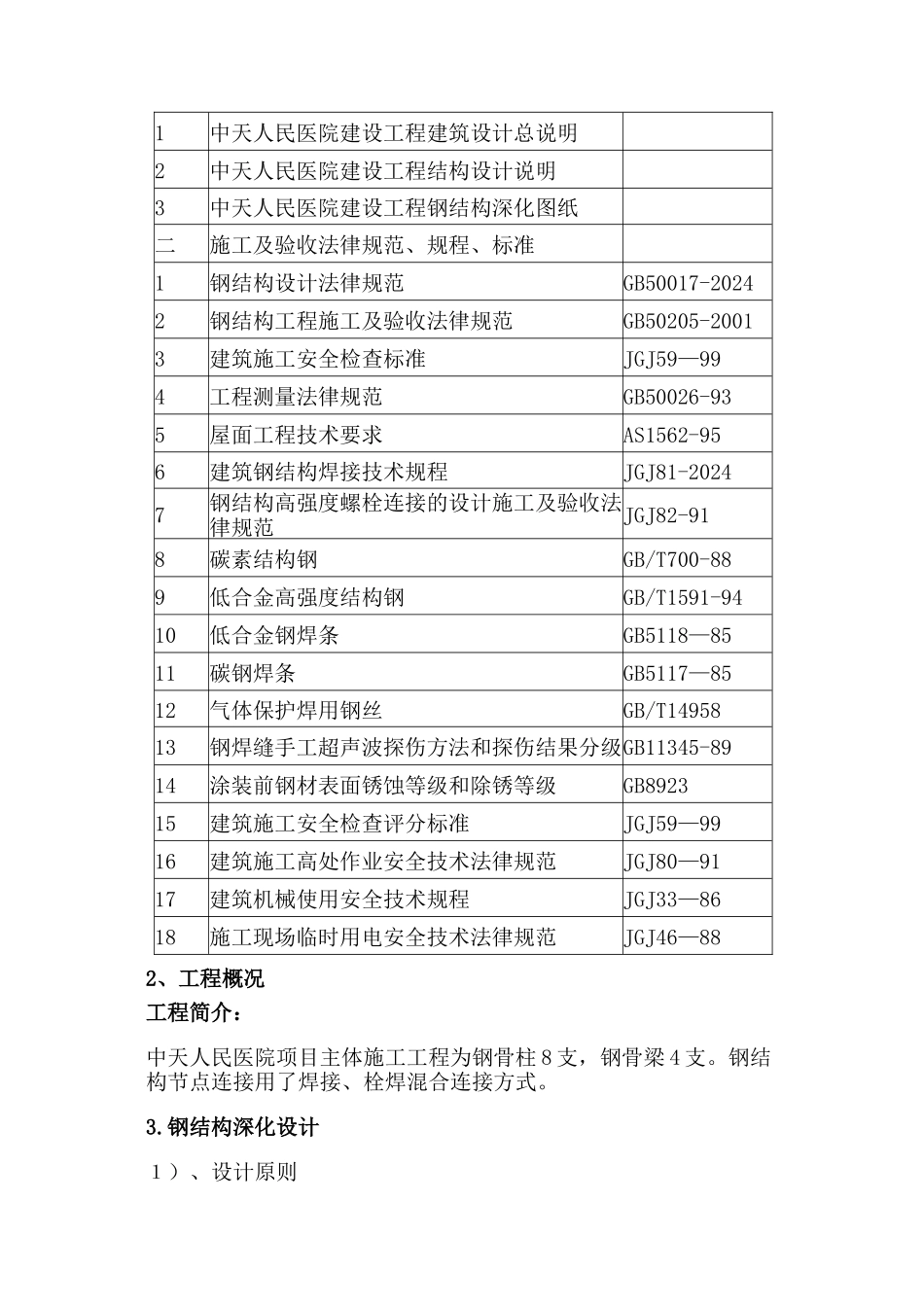

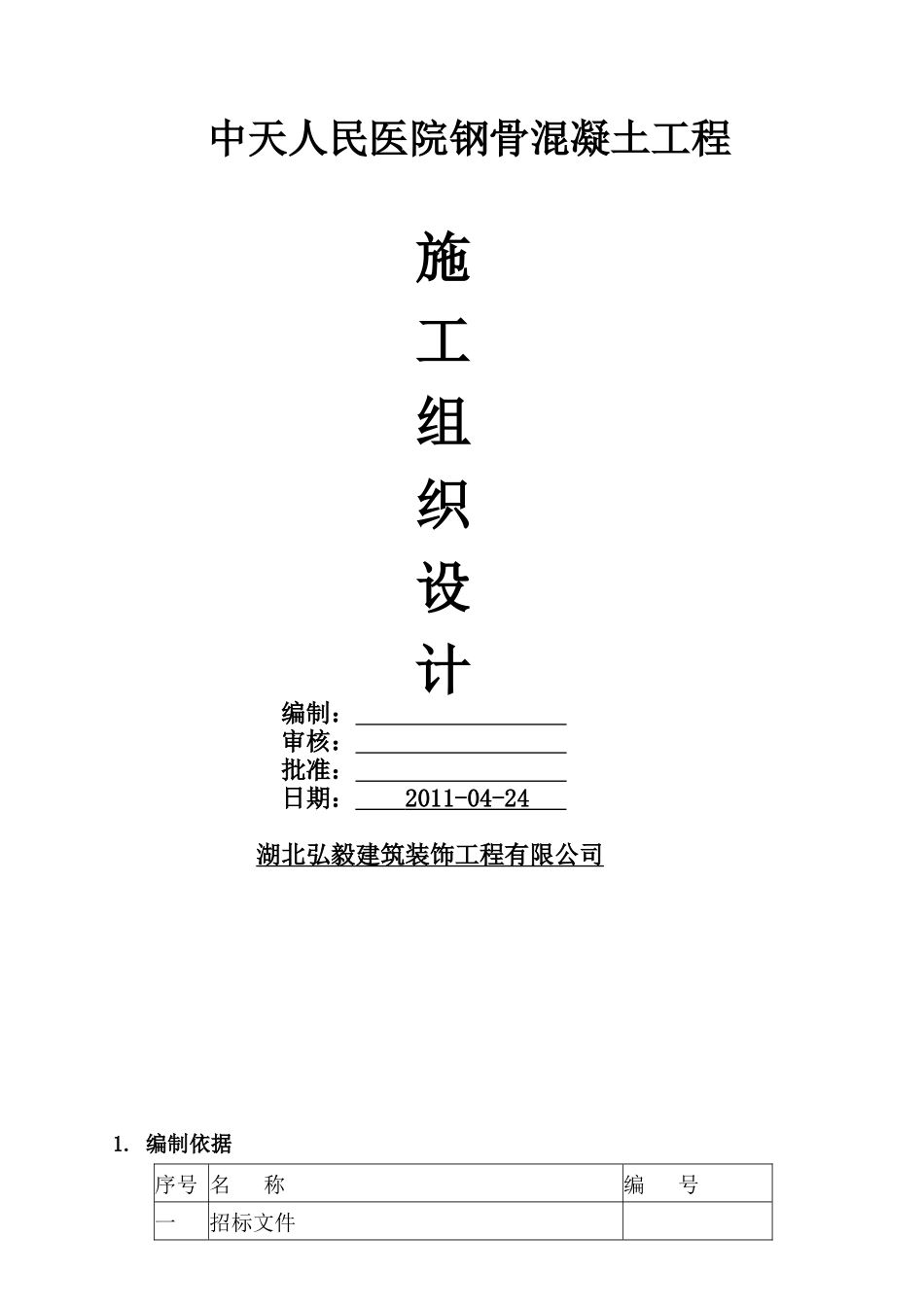

中天人民医院钢骨混凝土工程施工组织设计编制： 审核： 批准： 日期： 2011-04-24 湖北弘毅建筑装饰工程有限公司1. 编制依据序号 名 称编 号一招标文件1中天人民医院建设工程建筑设计总说明2中天人民医院建设工程结构设计说明3中天人民医院建设工程钢结构深化图纸二施工及验收法律规范、规程、标准1钢结构设计法律规范GB50017-20242钢结构工程施工及验收法律规范GB50205-20013建筑施工安全检查标准JGJ59—994工程测量法律规范GB50026-935屋面工程技术要求AS1562-956建筑钢结构焊接技术规程JGJ81-20247钢结构高强度螺栓连接的设计施工及验收法律规范JGJ82-918碳素结构钢GB/T700-889低合金高强度结构钢GB/T1591-9410低合金钢焊条GB5118—8511碳钢焊条GB5117—8512气体保护焊用钢丝GB/T1495813钢焊缝手工超声波探伤方法和探伤结果分级GB11345-8914涂装前钢材表面锈蚀等级和除锈等级GB892315建筑施工安全检查评分标准JGJ59—9916建筑施工高处作业安全技术法律规范JGJ80—9117建筑机械使用安全技术规程JGJ33—8618施工现场临时用电安全技术法律规范JGJ46—882、工程概况工程简介：中天人民医院项目主体施工工程为钢骨柱 8 支，钢骨梁 4 支。钢结构节点连接用了焊接、栓焊混合连接方式。3.钢结构深化设计１）、设计原则详图设计要求1.深化设计应根据原设计所提供的节点详图进行，如在节点图中无相应的节点时，可根据中国钢结构设计法律规范进行制定，但必须提交原设计认可。2.节点图应包括主钢柱，详见施工节点图3.节点图内容应包括各个节点的连接类型，连接件的尺寸，高强度螺栓的直径和数量，焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。安装布置图它包括平面布置图、立面布置图、地脚螺栓布置图等。安装布置图所包含的内容有构件编号、安装方向、标高、安装说明等一系列安装所必须具有的信息。构件详图1.构件细部、重量表、材质、构件编号、焊接标记、连接细部、坡口形式和索引图等。2.螺栓统计表，螺栓标记，螺栓直径。3.轴线号及相对应的轴线位置。4.加工、安装所必须具有的尺寸。5.角度方向、构件的对称和相同标记6.图纸标题、编号、改版号、出图日期。7.加工厂所需要的信息。２）、图纸深化设计工作流程图见下所示。3）、审查图纸图 纸 审 核的主要内容包括以下项目：(1 )设计文件是否齐全、设计文件包括设计图，施工图、图纸技术说明和设计变更通知单等。(2 )构件的几何尺寸和相关构件的连接尺寸是否标注齐...
