优质结构创优计划

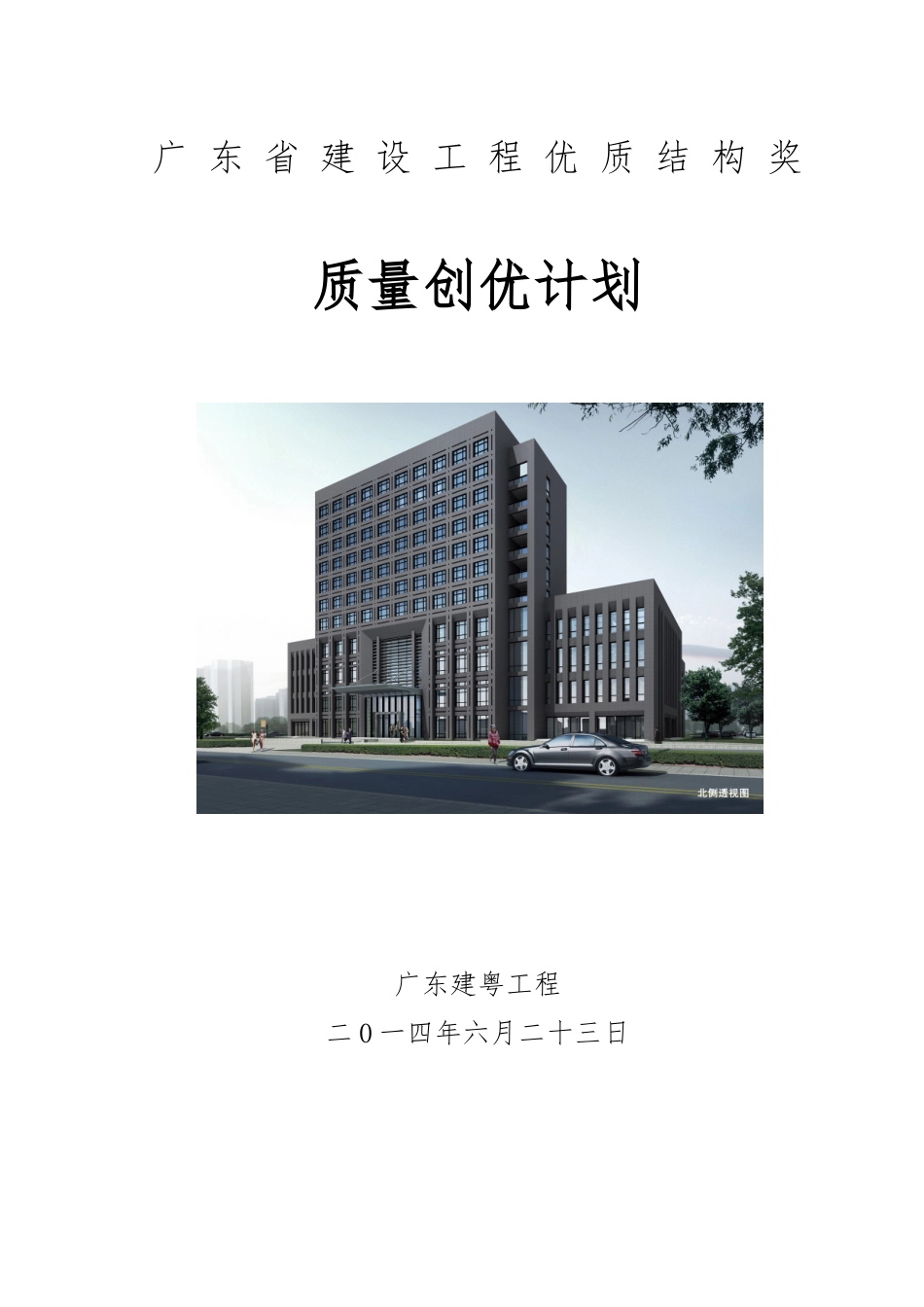

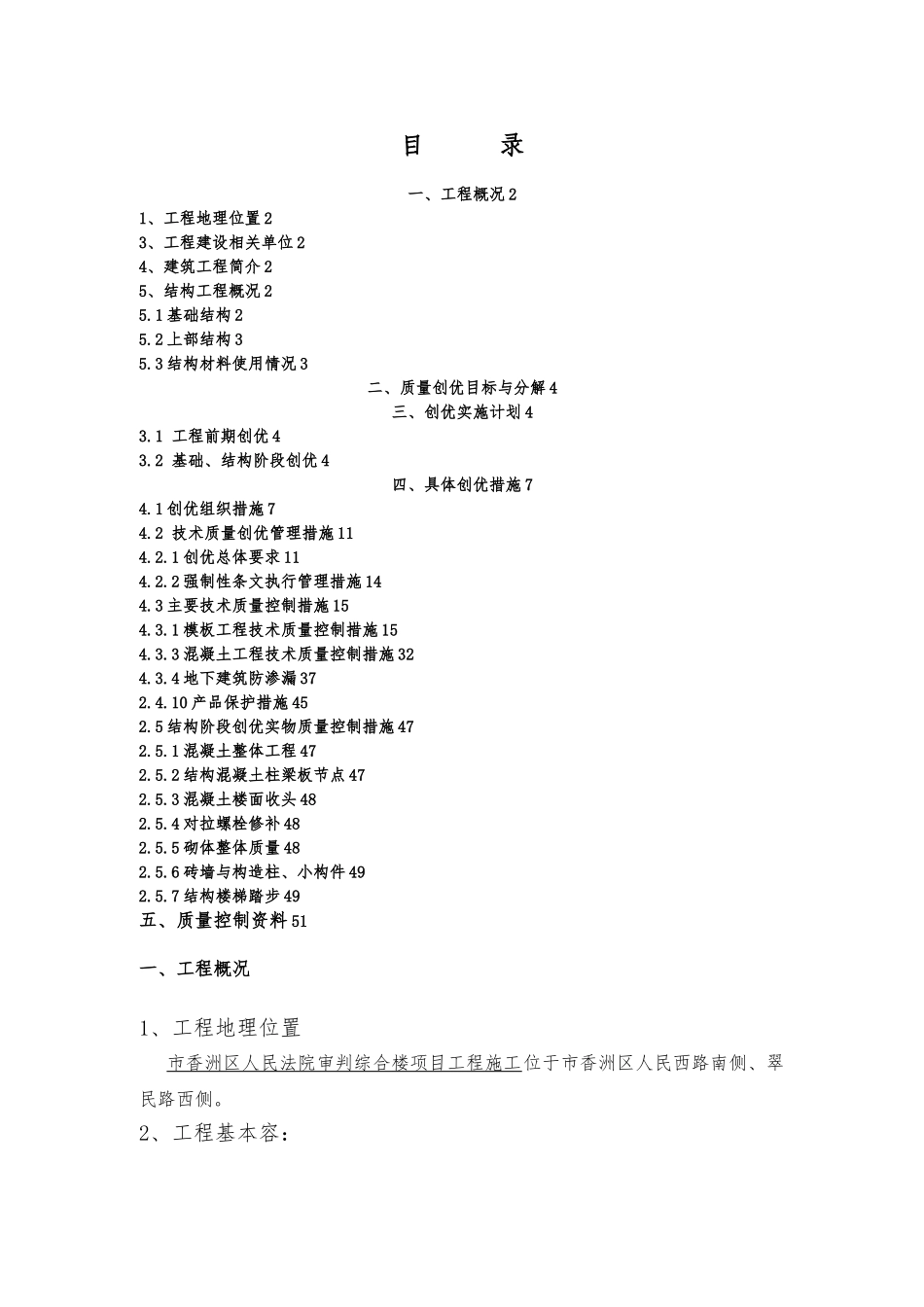

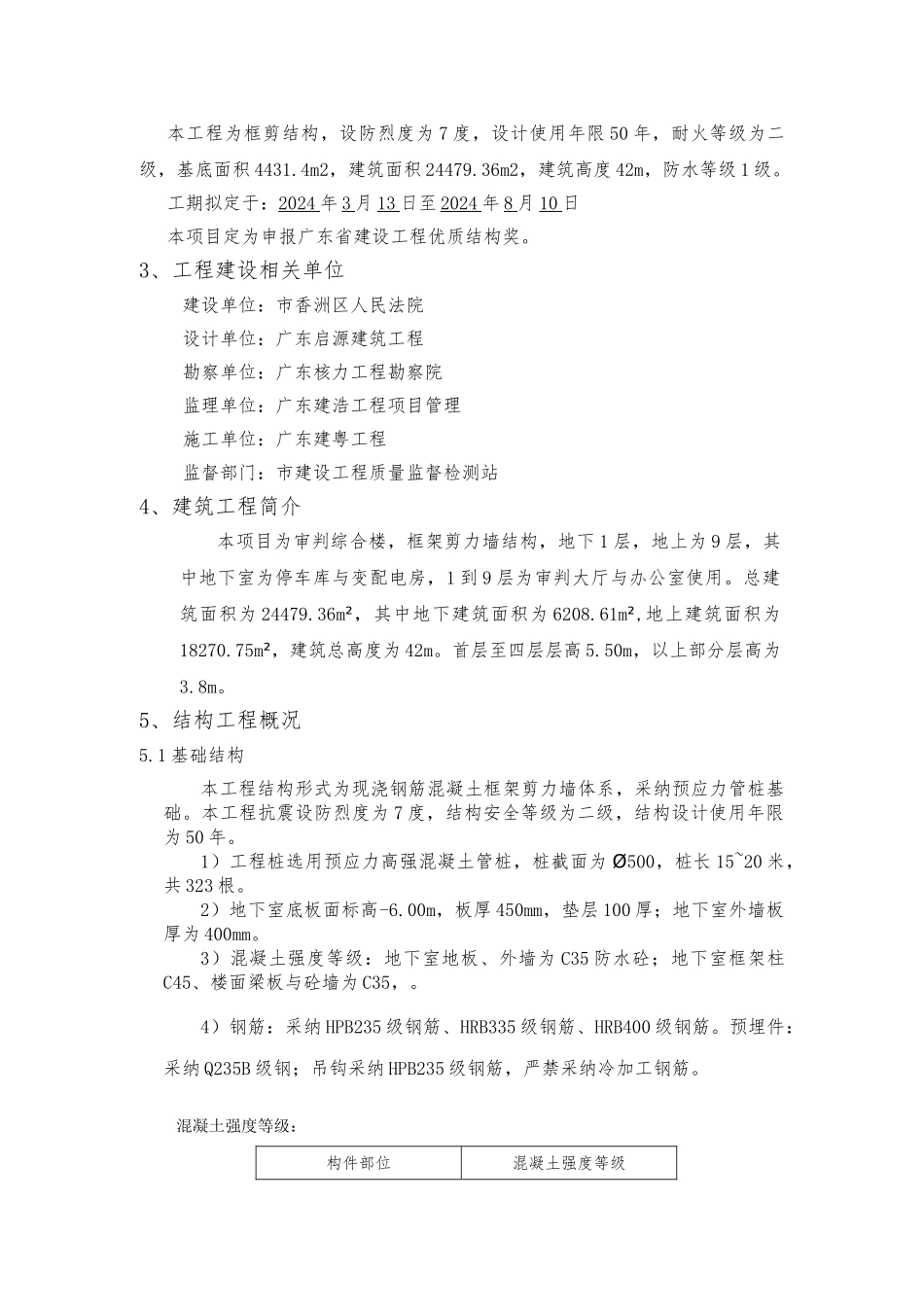

广 东 省 建 设 工 程 优 质 结 构 奖质量创优计划广东建粤工程二 0 一四年六月二十三日目 录一、工程概况 21、工程地理位置 23、工程建设相关单位 24、建筑工程简介 25、结构工程概况 25.1 基础结构 25.2 上部结构 35.3 结构材料使用情况 3二、质量创优目标与分解 4三、创优实施计划 43.1 工程前期创优 43.2 基础、结构阶段创优 4四、具体创优措施 74.1 创优组织措施 74.2 技术质量创优管理措施 114.2.1 创优总体要求 114.2.2 强制性条文执行管理措施 144.3 主要技术质量控制措施 154.3.1 模板工程技术质量控制措施 154.3.3 混凝土工程技术质量控制措施 324.3.4 地下建筑防渗漏 372.4.10 产品保护措施 452.5 结构阶段创优实物质量控制措施 472.5.1 混凝土整体工程 472.5.2 结构混凝土柱梁板节点 472.5.3 混凝土楼面收头 482.5.4 对拉螺栓修补 482.5.5 砌体整体质量 482.5.6 砖墙与构造柱、小构件 492.5.7 结构楼梯踏步 49五、质量控制资料 51一、工程概况1、工程地理位置市香洲区人民法院审判综合楼项目工程施工位于市香洲区人民西路南侧、翠民路西侧。2、工程基本容：本工程为框剪结构，设防烈度为 7 度，设计使用年限 50 年，耐火等级为二级，基底面积 4431.4m2，建筑面积 24479.36m2，建筑高度 42m，防水等级 1 级。工期拟定于：2024 年 3 月 13 日至 2024 年 8 月 10 日本项目定为申报广东省建设工程优质结构奖。3、工程建设相关单位建设单位：市香洲区人民法院设计单位：广东启源建筑工程勘察单位：广东核力工程勘察院监理单位：广东建浩工程项目管理施工单位：广东建粤工程监督部门：市建设工程质量监督检测站4、建筑工程简介本项目为审判综合楼，框架剪力墙结构，地下 1 层，地上为 9 层，其中地下室为停车库与变配电房，1 到 9 层为审判大厅与办公室使用。总建筑面积为 24479.36m²，其中地下建筑面积为 6208.61m²,地上建筑面积为18270.75m²，建筑总高度为 42m。首层至四层层高 5.50m，以上部分层高为3.8m。5、结构工程概况5.1 基础结构本工程结构形式为现浇钢筋混凝土框架剪力墙体系，采纳预应力管桩基础。本工程抗震设防烈度为 7 度，结构安全等级为二级，结构设计使用年限为 50 年。1）工程桩选用预应力高强混凝土管桩，桩截面为 Ø500，桩长 15~20 米，共 323 根。2）地下室底板面标高-6.00m，板厚 450mm，垫层 10...
