传输设备相关资料特训

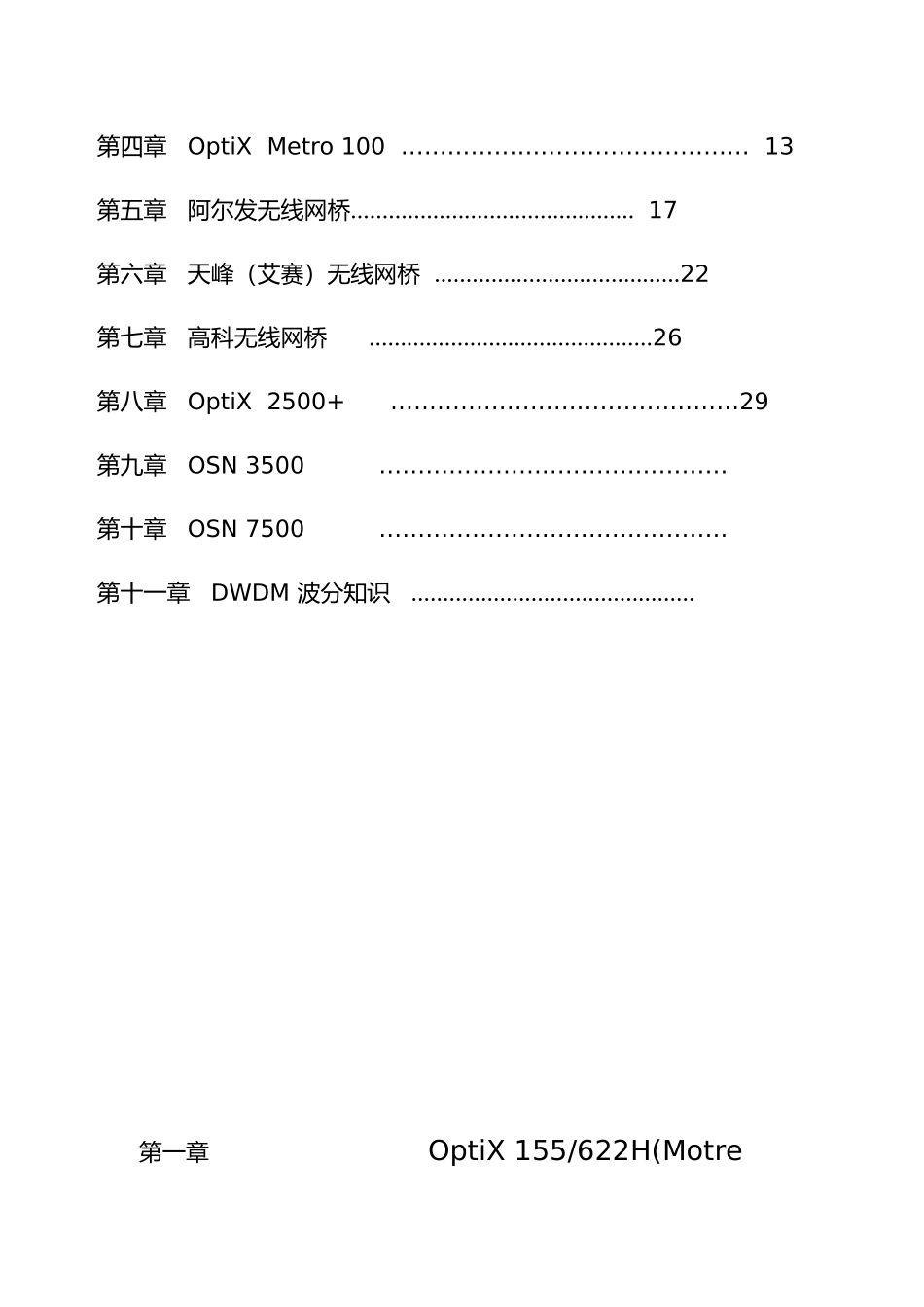

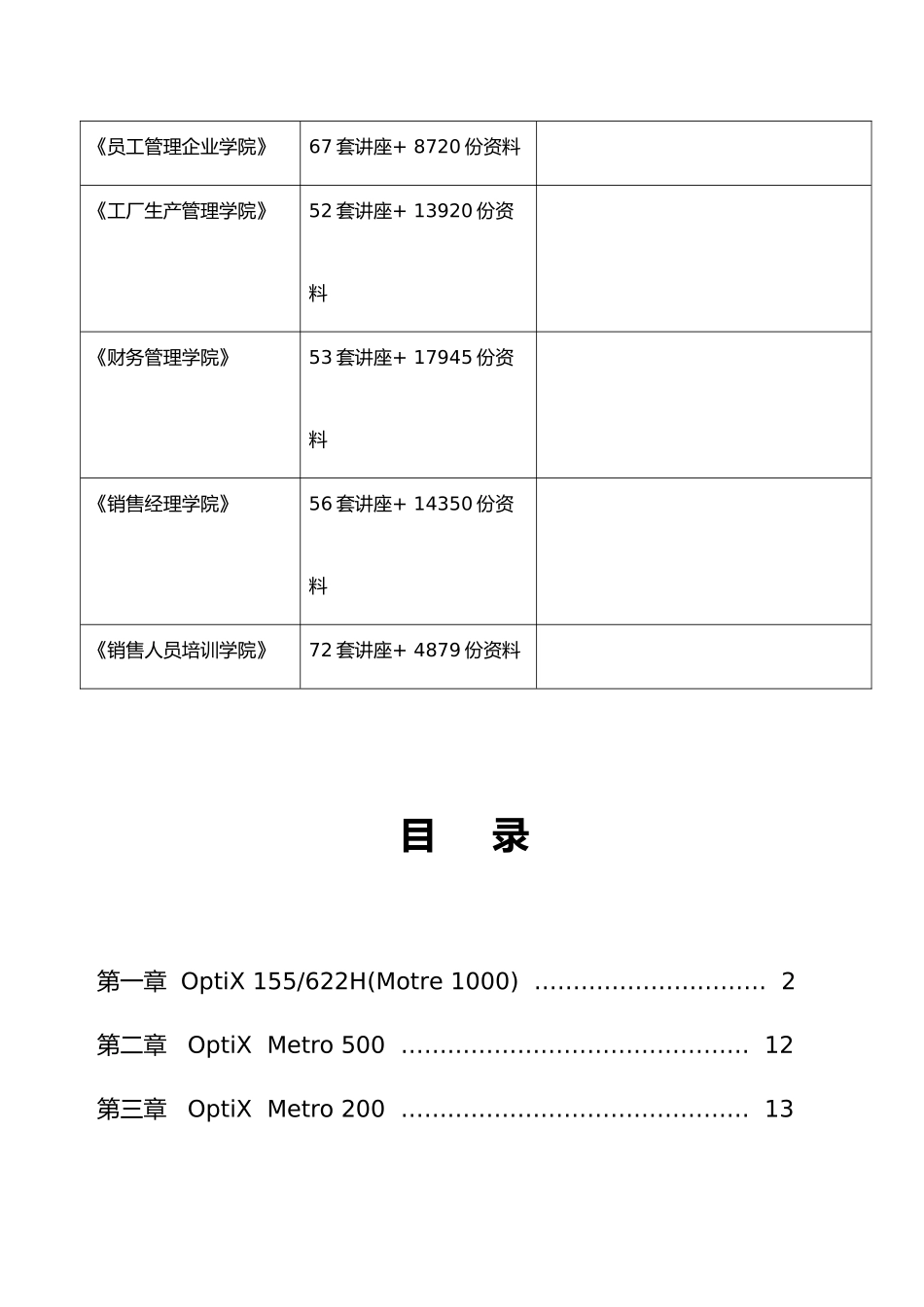

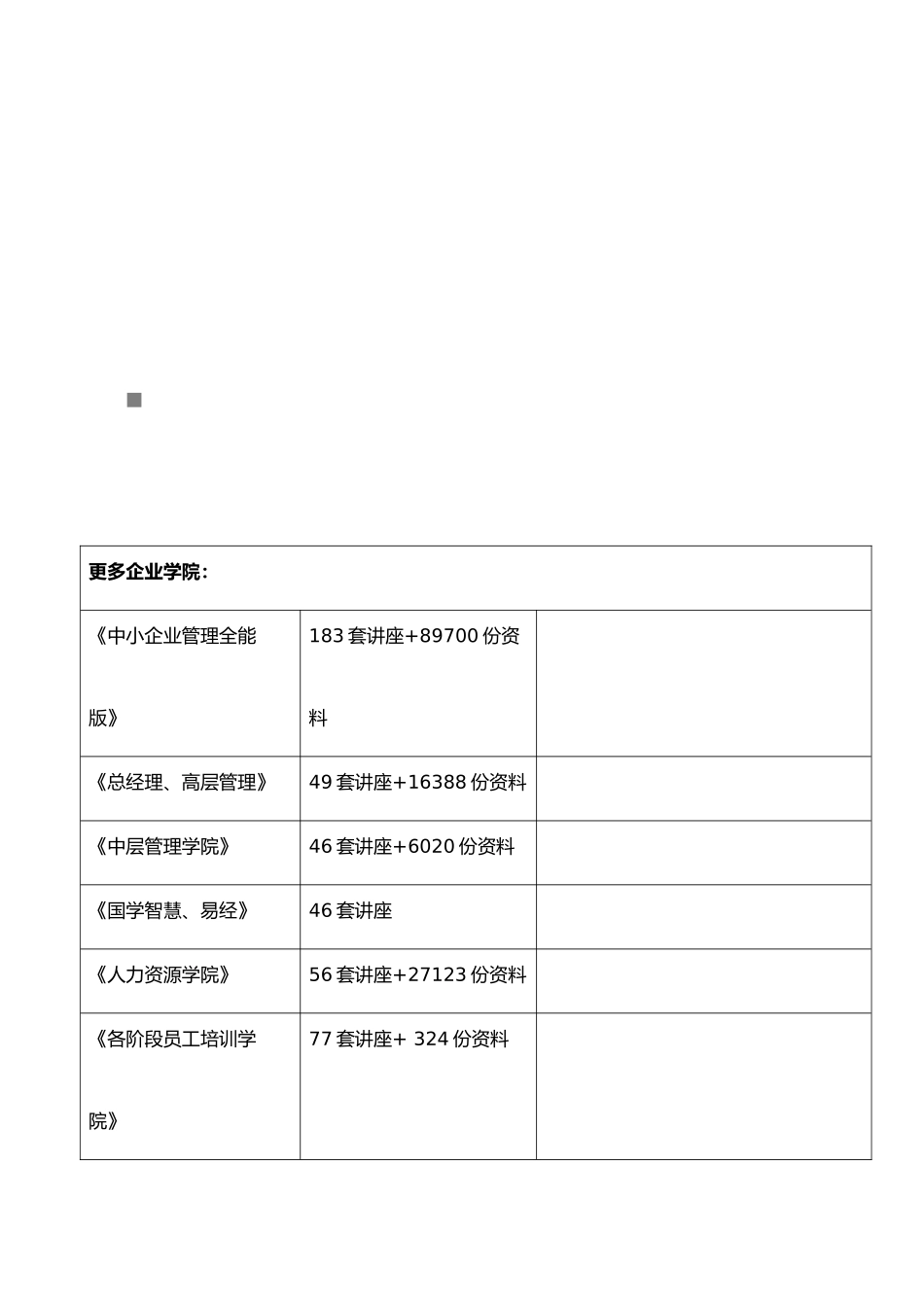

更多企业学院：《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料目 录第一章 OptiX 155/622H(Motre 1000) ………………………… 2第二章 OptiX Metro 500 ……………………………………… 12第三章 OptiX Metro 200 ……………………………………… 13第四章 OptiX Metro 100 ……………………………………… 13第五章 阿尔发无线网桥……………………………………… 17第六章 天峰（艾赛）无线网桥 …………………………………22第七章 高科无线网桥 ………………………………………26第八章 OptiX 2500+ ………………………………………29第九章 OSN 3500 ………………………………………第十章 OSN 7500 ………………………………………第十一章 DWDM 波分知识 ………………………………………第一章OptiX 155/622H(Motre 1000)第一节总体结构OptiX 155/622H 采纳盒式集成设计，由机盒、风扇板、电源滤波板、插板区和防尘网构成，满足 IEC297 19 英寸 2U 标准插箱设计规。机盒外形尺寸为：436mm（宽）×293mm（深）×86mm（高），如图 1-1 所示。1. 设备机盒2.风扇板3. 插板区4. 电源滤波板5. 防尘网 图 1-1 OptiX 155/622H 设备背面外观图从设备背面看，风扇板位于设备的左侧。OptiX 155/622H 设备是通过风扇板上的 3个使用-48V 或+24V 电源的风扇为设备提供通风、散热功能的。插板区除了必须插入必配的 SCB 板外，还可以根据用户需求插入不同的业务接口板，除了 SCB 板以外的其它单板均支持热插拔。电源滤波板主要完成对设备电源输入的 EMC 滤波功能和对设备的防雷击保护功能。防尘网减少了设备器件与灰尘的接触。第二节正面板说明OptiX 155/622H 设备的正面板如图 1-2 所示。 OptiX 155/622H 正面板示意图图 1-2 左侧有一个红色的“ALMCUT”开关键，当设备有一般或严重等级以上的故障出现时，将有声光...
