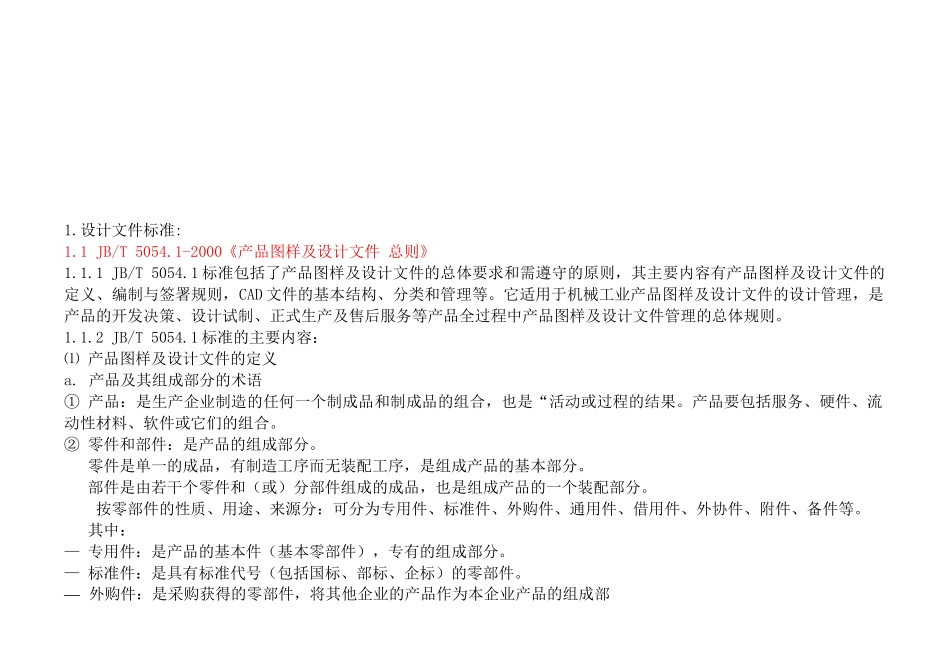

低压电器产品设计人员基础标准及应用讲座（3）第五讲产品图样及设计文件的一般要求1.设计文件标准:1.1 JB/T 5054.1-2000《产品图样及设计文件 总则》1.1.1 JB/T 5054.1 标准包括了产品图样及设计文件的总体要求和需遵守的原则，其主要内容有产品图样及设计文件的定义、编制与签署规则，CAD 文件的基本结构、分类和管理等。它适用于机械工业产品图样及设计文件的设计管理，是产品的开发决策、设计试制、正式生产及售后服务等产品全过程中产品图样及设计文件管理的总体规则。1.1.2 JB/T 5054.1 标准的主要内容：⑴ 产品图样及设计文件的定义a. 产品及其组成部分的术语① 产品：是生产企业制造的任何一个制成品和制成品的组合，也是“活动或过程的结果。产品要包括服务、硬件、流动性材料、软件或它们的组合。② 零件和部件：是产品的组成部分。 零件是单一的成品，有制造工序而无装配工序，是组成产品的基本部分。 部件是由若干个零件和（或）分部件组成的成品，也是组成产品的一个装配部分。按零部件的性质、用途、来源分：可分为专用件、标准件、外购件、通用件、借用件、外协件、附件、备件等。 其中：— 专用件：是产品的基本件（基本零部件），专有的组成部分。— 标准件：是具有标准代号（包括国标、部标、企标）的零部件。— 外购件：是采购获得的零部件，将其他企业的产品作为本企业产品的组成部分。凡提出代号、型号、名称、规格，即可以买到的成品。外购件不同于外协件，外协件是通过合同由其他企业按规定的图样制造的零部件。— 通用件：是具有独立性的零部件，不从属于某一个产品，可在不同类型或同类型不同规格的产品中通用互换。有些专用件被多次借用后可转化为通用件。— 借用件：是指采纳的属于其他产品的专用件，其图号应为原产品的代号。— 附件：是包括产品在满足不同功能（用途）时，必须换装在产品上的零部件。— 备件：是供用户备用的易损件，和维修中需更换的零部件。③ 模块：是指采纳模块化设计的产品组成部分。模块可以用一个零件或多个零件组成，其构成产品的具有特定功能和连接要素的独立功能单元。因此，模块具有独立的功能、参数系列、质量标准，和典型的结构与互换性（功能互换、连接互换），形成独立的制品，可重复用于不同的产品或部件。b. 产品开发设计过程的术语① 开发决策：是确定产品开发设计项目和目标（如产品的水平、结构、性能、参数等）而进行的工作。例如：可行性分析报告。...
