住宅小区如何做分析图

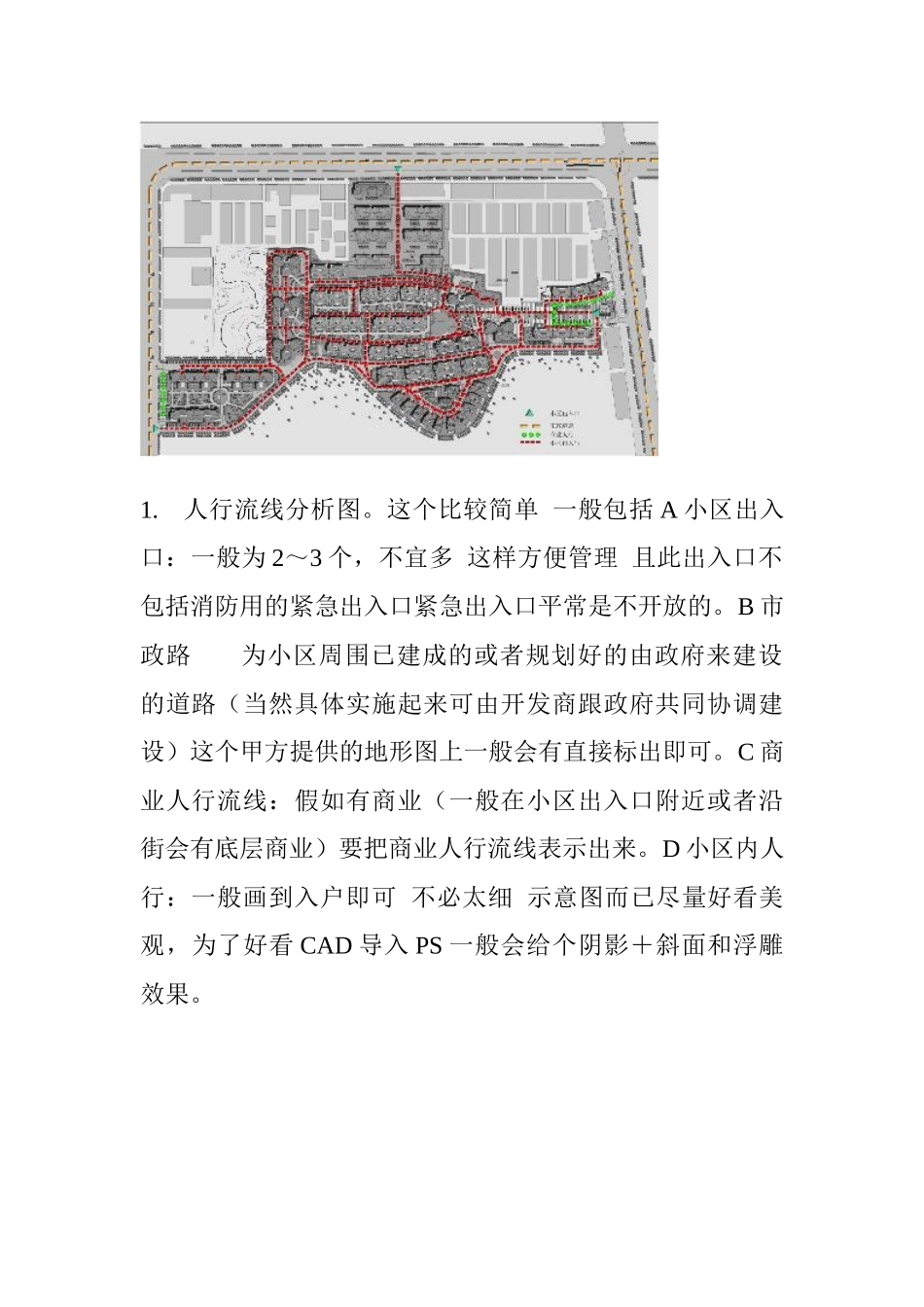

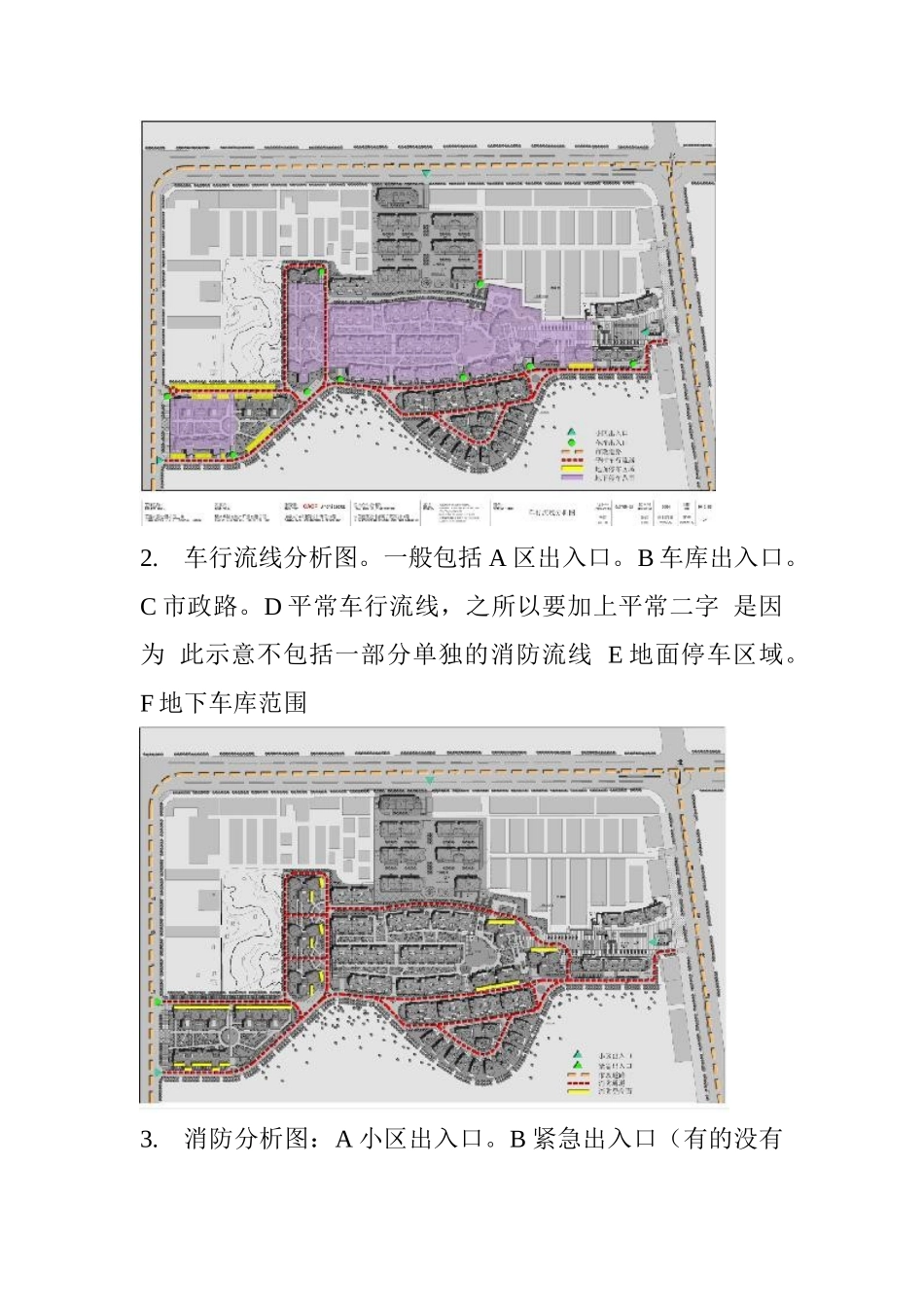

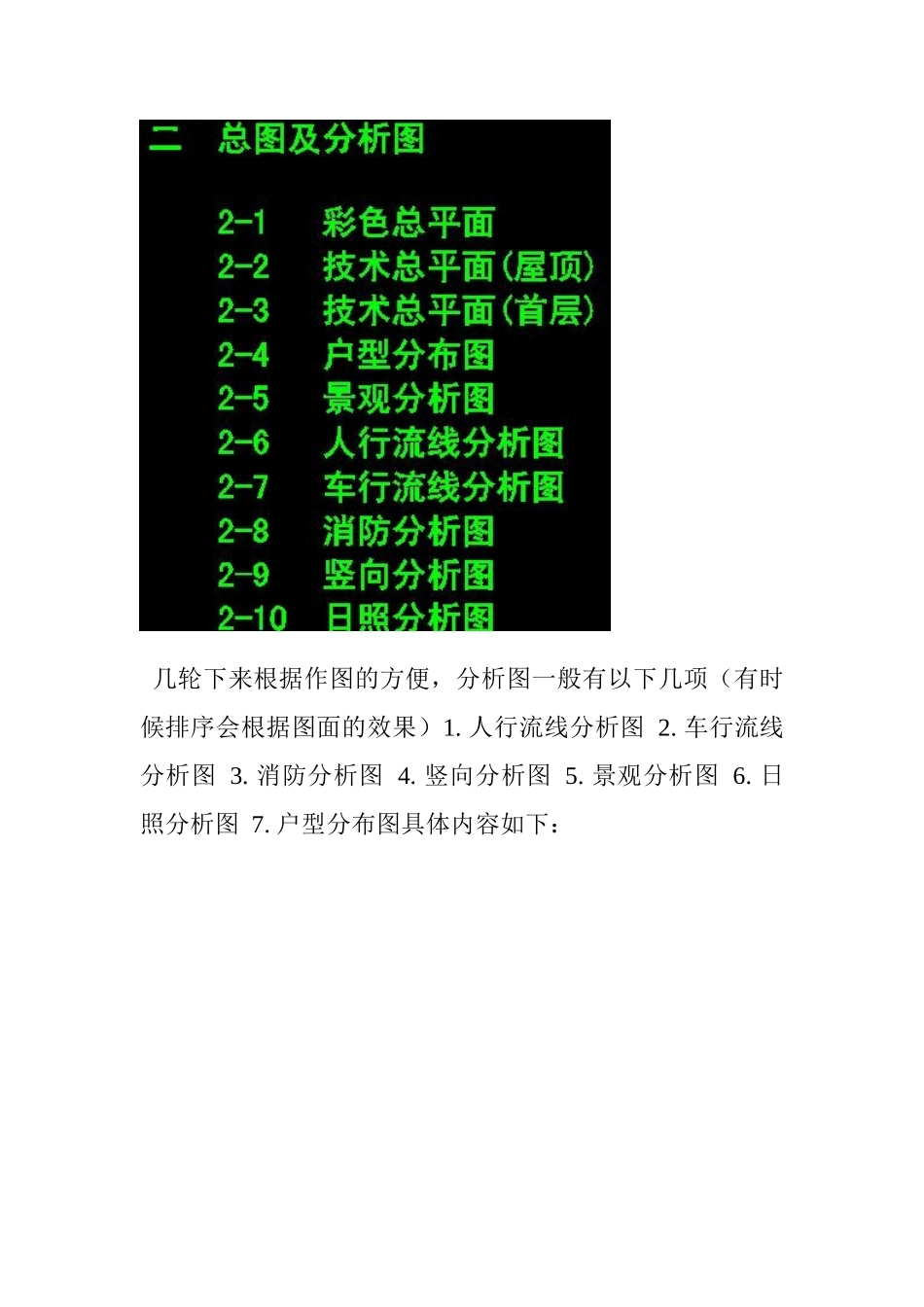

几轮下来根据作图的方便，分析图一般有以下几项（有时候排序会根据图面的效果）1. 人行流线分析图 2. 车行流线分析图 3. 消防分析图 4. 竖向分析图 5. 景观分析图 6. 日照分析图 7. 户型分布图具体内容如下：1. 人行流线分析图。这个比较简单 一般包括 A 小区出入口：一般为 2～3 个，不宜多 这样方便管理 且此出入口不包括消防用的紧急出入口紧急出入口平常是不开放的。B 市政路 为小区周围已建成的或者规划好的由政府来建设的道路（当然具体实施起来可由开发商跟政府共同协调建设）这个甲方提供的地形图上一般会有直接标出即可。C 商业人行流线：假如有商业（一般在小区出入口附近或者沿街会有底层商业）要把商业人行流线表示出来。D 小区内人行：一般画到入户即可 不必太细 示意图而已尽量好看美观，为了好看 CAD 导入 PS 一般会给个阴影＋斜面和浮雕效果。2. 车行流线分析图。一般包括 A 区出入口。B 车库出入口。C 市政路。D 平常车行流线，之所以要加上平常二字 是因为 此示意不包括一部分单独的消防流线 E 地面停车区域。F 地下车库范围 3. 消防分析图：A 小区出入口。B 紧急出入口（有的没有单独的此项） B 市政路。C 消防通道（一般为平常车行流线＋紧急车行－部分平常车行）D 消防登高面（高层必有）一般登高面所在边不小于住宅平面周长的 1/4 且最好靠近楼梯。多层虽然不需要登高面――因不是很高，消防水枪能直接喷到 但是消防车要可以到达（无台阶，路宽不小于4M）4. 日照分析：这个一开始不太会 最近才刚刚略懂 呵呵 A首先画出建筑的轮廓 记住是建筑的外墙轮廓 不算坡屋顶挑出的那一部分。自认为原因是北面建筑的采光遮挡不单单是因为南面建筑的屋顶还有早上和晚上墙面对两侧阳光的遮挡。B 然后确定一个最低标高因为现在的住宅小区为了视觉效果和景观需要很少是地平面大平板了 很多都是住宅入户标高不一样的 有高差的 就是在不同的标高不同的平台上建房子 。确定基准标高后其它的对比就行比如入户层标高分别为 120M 130M 140M 把 120M 定位 0 其它就为 10M 20M 即输入建筑底标高时分别为 0，10000，20000。地点：我一般选当地所在市比如赣州市兴国县 我就用赣州市的 当然 输入县当地的坐标会更准确一点 不过差别不大。时间我选大寒日 计算日照时间为 8：00～16：00 也有选冬至日的 地理书上说冬至日是最冷的一天我是这样认为的 很多人都知道...
