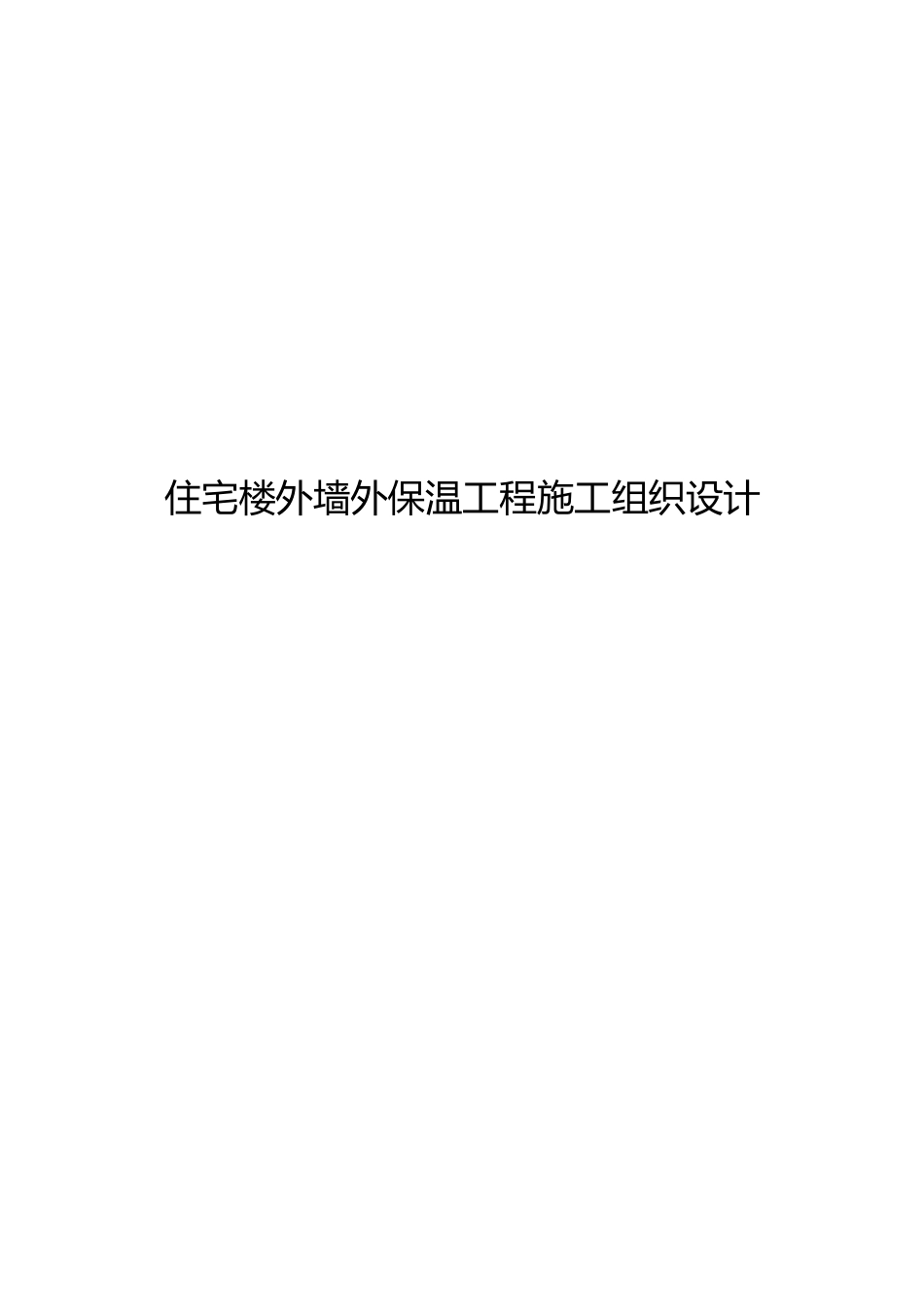

住宅楼外墙外保温工程施工设计方案框剪结构

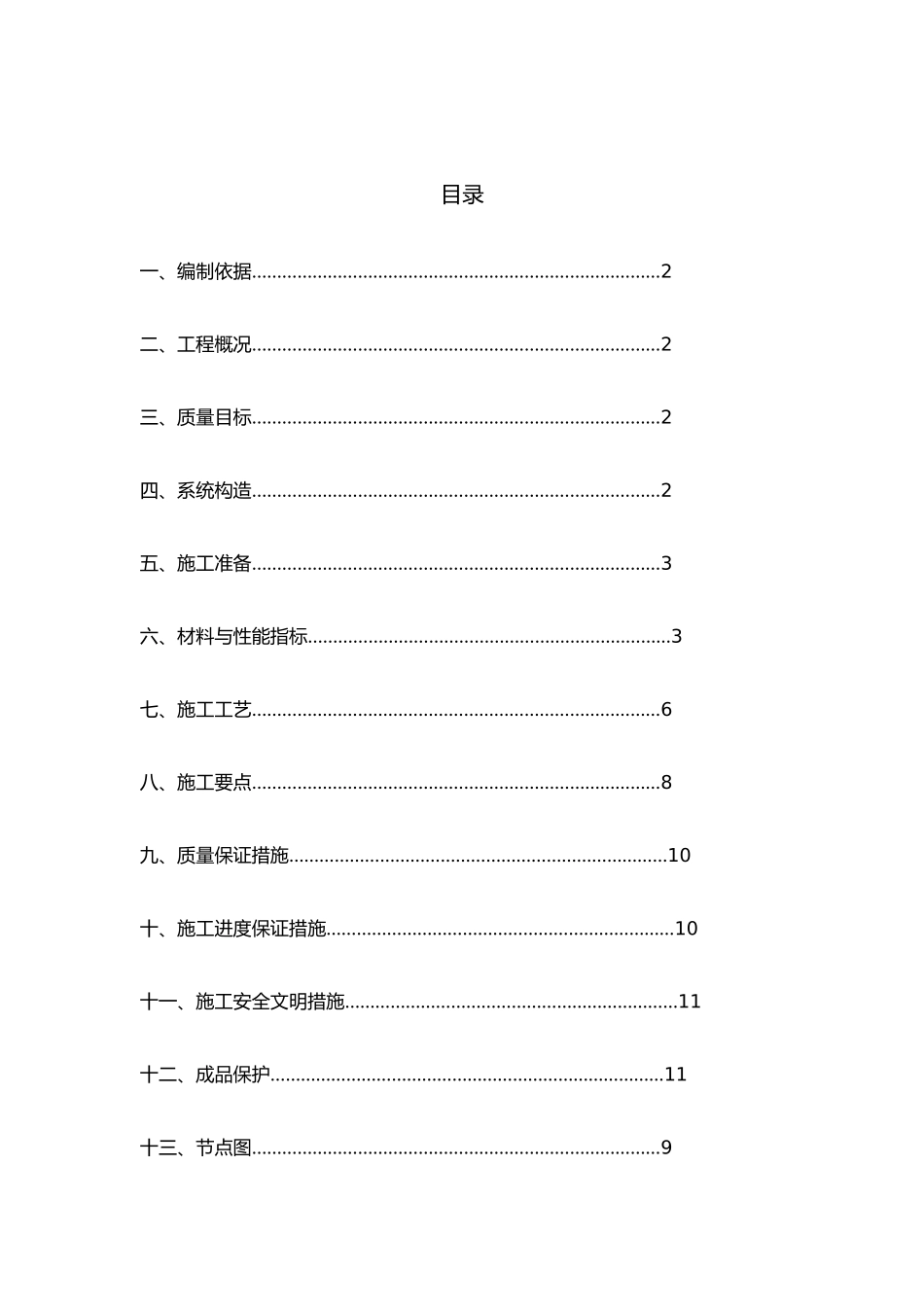

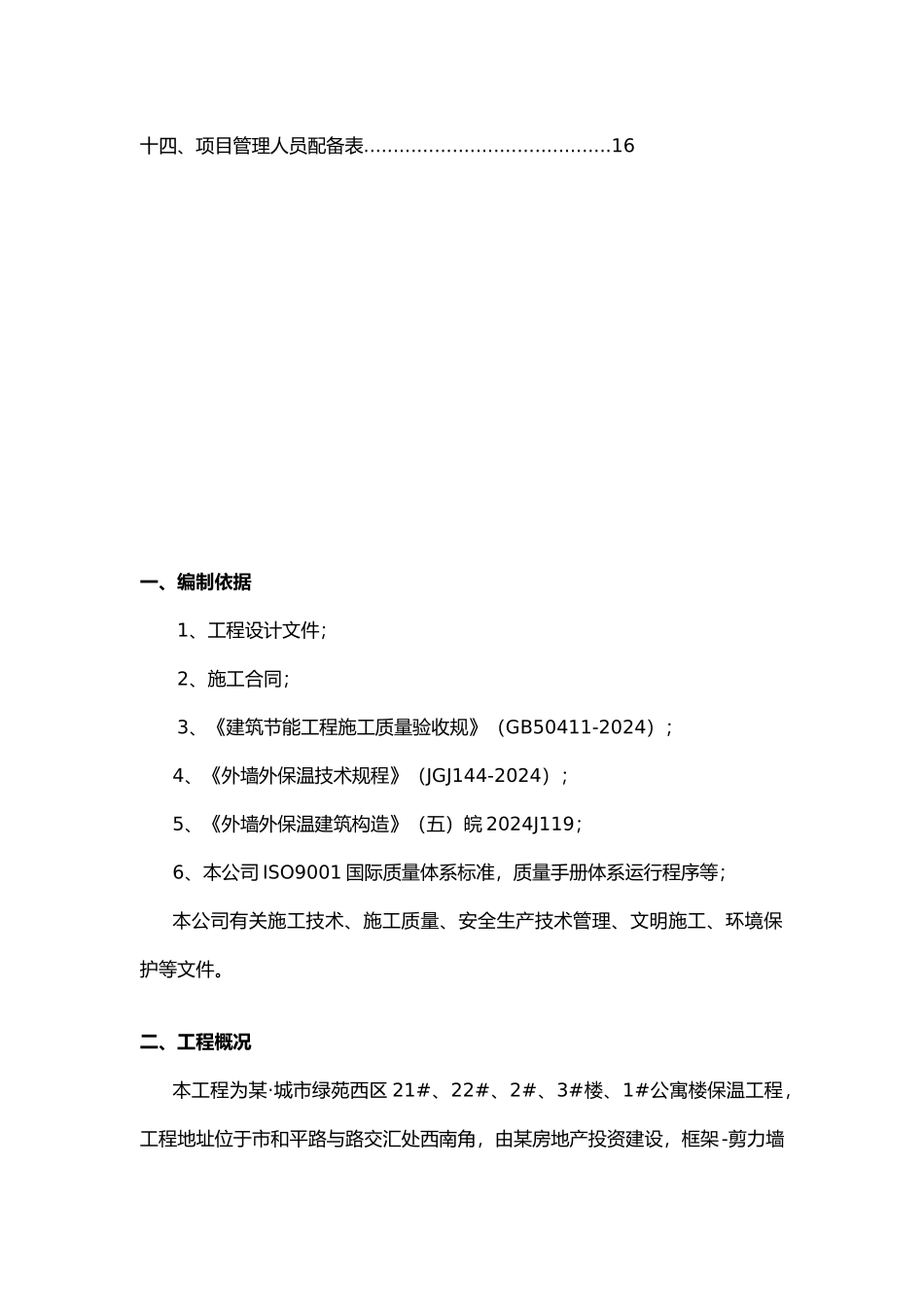

住宅楼外墙外保温工程施工组织设计目录一、编制依据………………………………………………………………………2二、工程概况………………………………………………………………………2三、质量目标………………………………………………………………………2四、系统构造………………………………………………………………………2五、施工准备………………………………………………………………………3六、材料与性能指标………………………………………………………………3七、施工工艺………………………………………………………………………6八、施工要点………………………………………………………………………8九、质量保证措施…………………………………………………………………10十、施工进度保证措施……………………………………………………………10十一、施工安全文明措施…………………………………………………………11十二、成品保护……………………………………………………………………11十三、节点图………………………………………………………………………9十四、项目管理人员配备表..........................................16一、编制依据1、工程设计文件；2、施工合同；3、《建筑节能工程施工质量验收规》（GB50411-2024）；4、《外墙外保温技术规程》（JGJ144-2024）；5、《外墙外保温建筑构造》（五）皖 2024J119；6、本公司 ISO9001 国际质量体系标准，质量手册体系运行程序等；本公司有关施工技术、施工质量、安全生产技术管理、文明施工、环境保护等文件。二、工程概况本工程为某·城市绿苑西区 21#、22#、2#、3#楼、1#公寓楼保温工程，工程地址位于市和平路与路交汇处西南角，由某房地产投资建设，框架-剪力墙结构，21#、22#楼、2#、3#楼采纳 2cm 厚自相变保温砂浆保温系统，1#公寓楼与所有商业部分采纳 3c 厚自相变保温砂浆保温系统。按工程实际情况与要求，特拟定本施工方案。三、质量目标合格，符合下道工序施工要求。四、系统构造保温层采纳自相变保温砂浆，其基本构造如图所示：无机保温砂浆外墙外保温系统基本构造：基层墙体相变保温砂浆墙体保温系统基本构造构造示意图基层保温层抗裂保护层饰面层混凝土墙与各种砌体墙基层找平无机保温砂浆抗裂砂浆+耐碱玻璃纤维网格布（30m以上使用塑料锚栓锚固）外墙涂料五、施工准备1、施工条件：（1）环境要求：施工现场的环境温度和基层墙体表面温度在施工...
