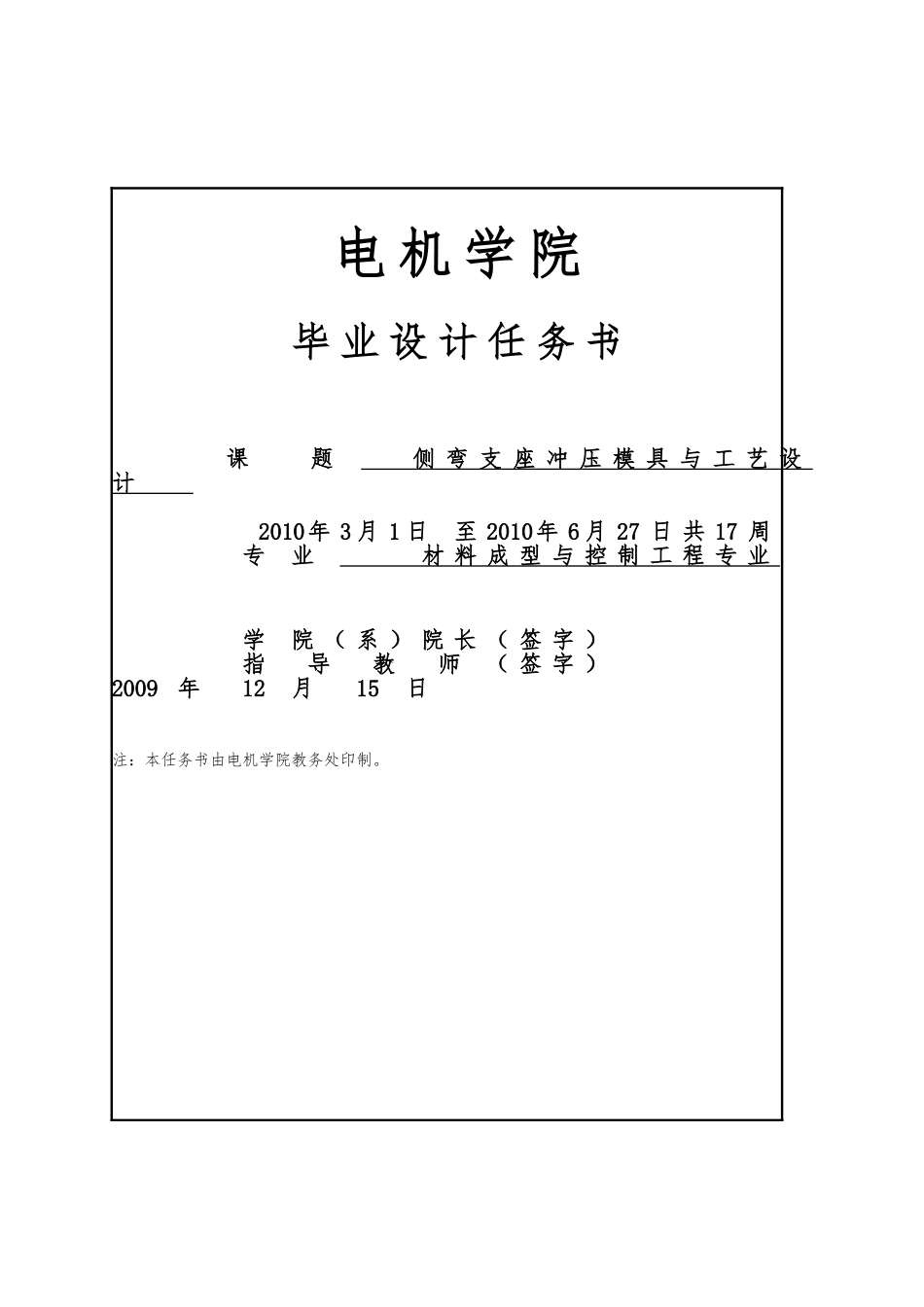

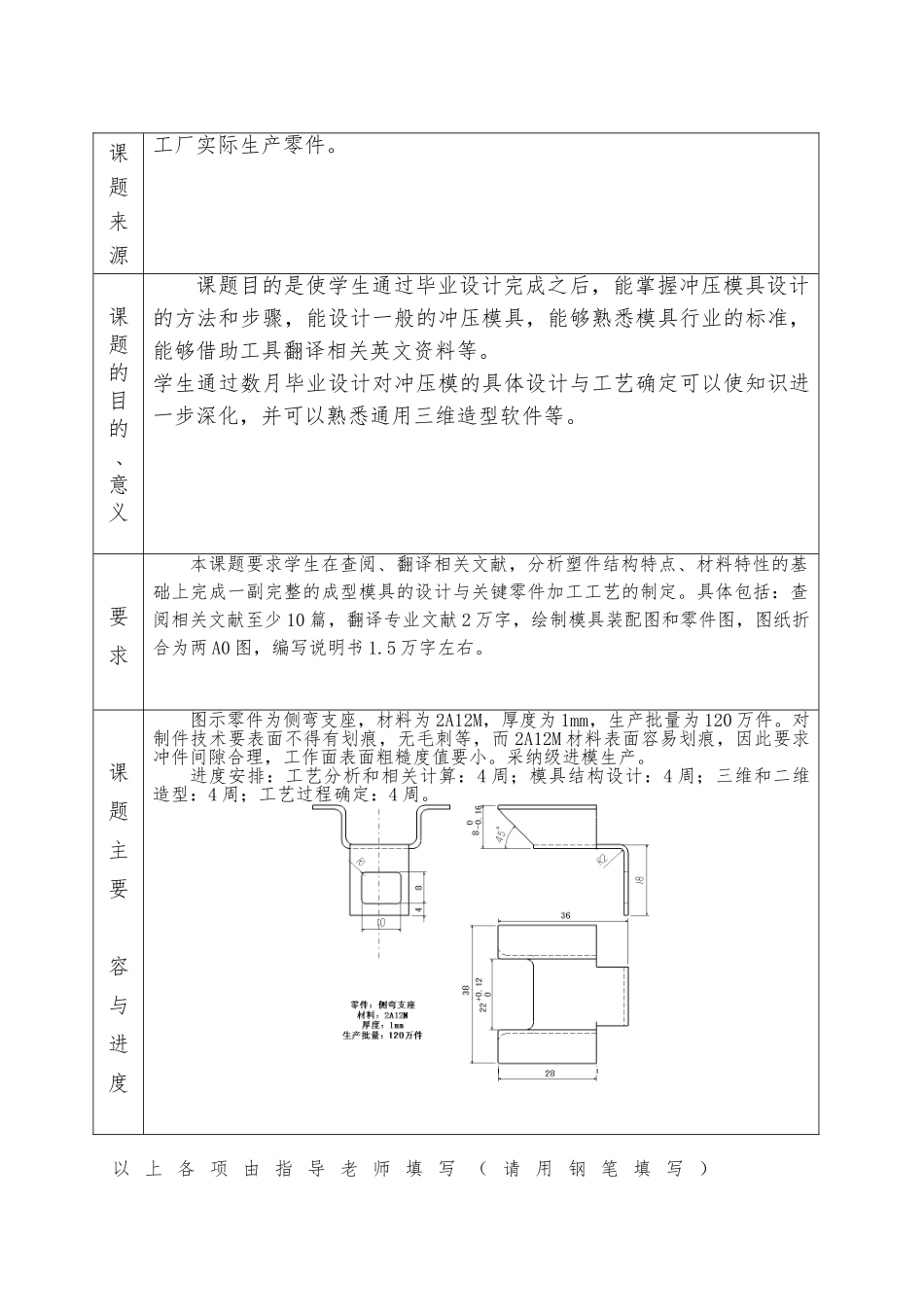

电 机 学 院毕 业 设 计 任 务 书课 题 侧 弯 支 座 冲 压 模 具 与 工 艺 设计 2010年 3 月 1 日 至 2010年 6 月 27 日 共 17 周专 业 材 料 成 型 与 控 制 工 程 专 业 学 院 （ 系 ） 院 长 （ 签 字 ） 指 导 教 师 （ 签 字 ）2009 年 12 月 15 日注：本任务书由电机学院教务处印制。以 上 各 项 由 指 导 老 师 填 写 （ 请 用 钢 笔 填 写 ）课题来源工厂实际生产零件。课题的目的、意义课题目的是使学生通过毕业设计完成之后，能掌握冲压模具设计的方法和步骤，能设计一般的冲压模具，能够熟悉模具行业的标准，能够借助工具翻译相关英文资料等。学生通过数月毕业设计对冲压模的具体设计与工艺确定可以使知识进一步深化，并可以熟悉通用三维造型软件等。要求本课题要求学生在查阅、翻译相关文献，分析塑件结构特点、材料特性的基础上完成一副完整的成型模具的设计与关键零件加工工艺的制定。具体包括：查阅相关文献至少 10 篇，翻译专业文献 2 万字，绘制模具装配图和零件图，图纸折合为两 A0 图，编写说明书 1.5 万字左右。课题主要容与进度图示零件为侧弯支座，材料为 2A12M，厚度为 1mm，生产批量为 120 万件。对制件技术要表面不得有划痕，无毛刺等，而 2A12M 材料表面容易划痕，因此要求冲件间隙合理，工作面表面粗糙度值要小。采纳级进模生产。进度安排：工艺分析和相关计算：4 周；模具结构设计：4 周；三维和二维造型：4 周；工艺过程确定：4 周。要 图 联 系 扣 838740404/894068199 ， 有 全 套 ， 价 格 30元UG 15 图 CAD10 图摘 要本 次 设 计 生 产 的 是 侧 弯 支 座 ， 零 件 外 形 虽 然 比 较简 单 ， 但 成 形 工 艺 复 杂 ， 包 括 冲 裁 和 多 次 弯 曲 。而 且 精 度 要 求 比 较 高 ， 形 状 比 较 复 杂 ， 生 产 批 量大 。 通 过 工 艺 性 分 析 ， 工 序 为 落 料 、 冲 孔 和 弯 曲 。为 了 适 应 大 批 量 生 产 的 要 求 ， 采 纳 级 进 模 制 造 ，能 很 好 的 解 决 上 述 问 题 。 原 料 为 2A12M， 采 纳 自 动 送料 器 和 自 动 送 料 装 置 送 料 。模 架 采 纳 四 导 柱 四 导 套 结 构 和 弹 性 卸 料 板...
