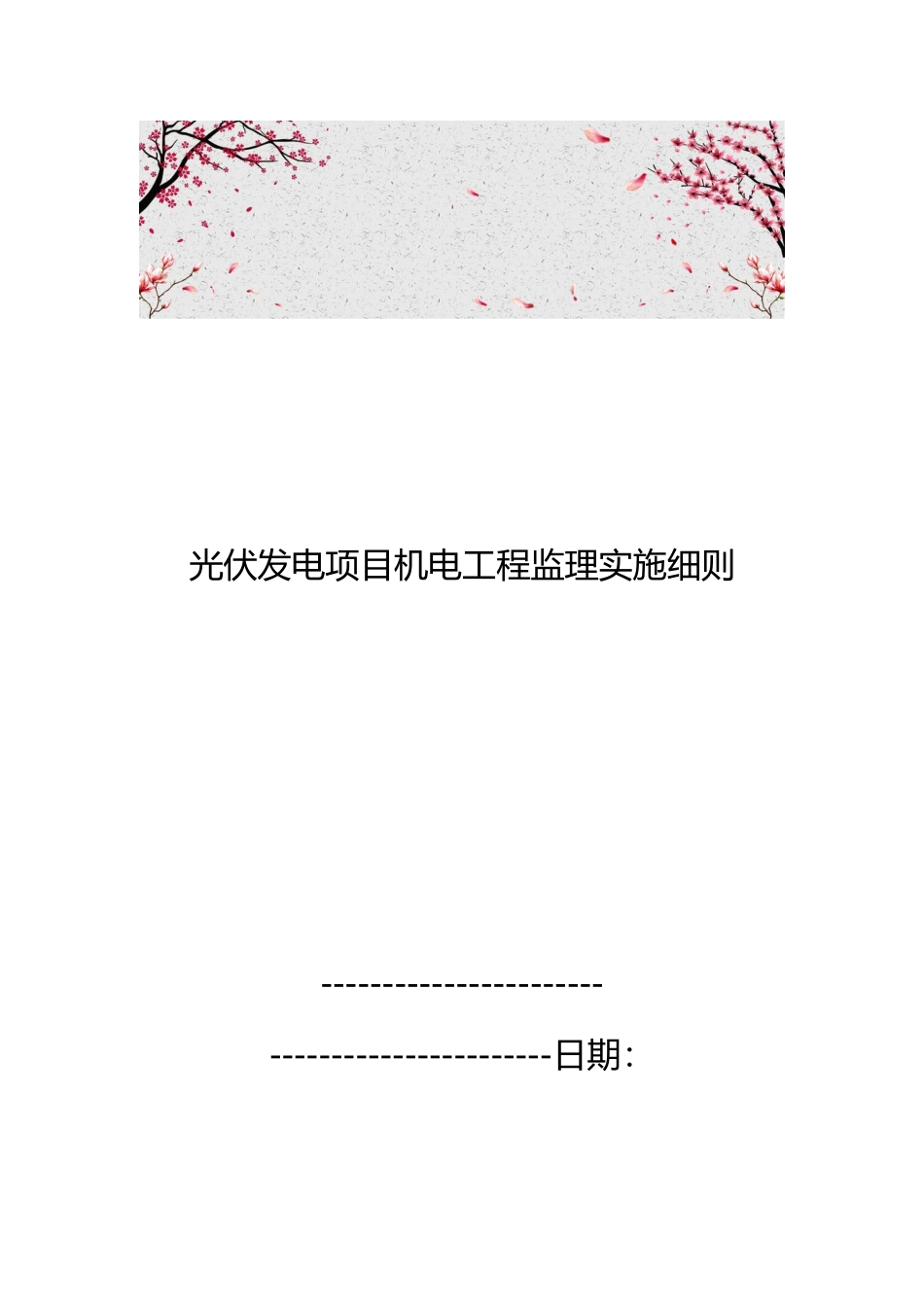

光伏发电项目机电工程监理实施细则VIP专享

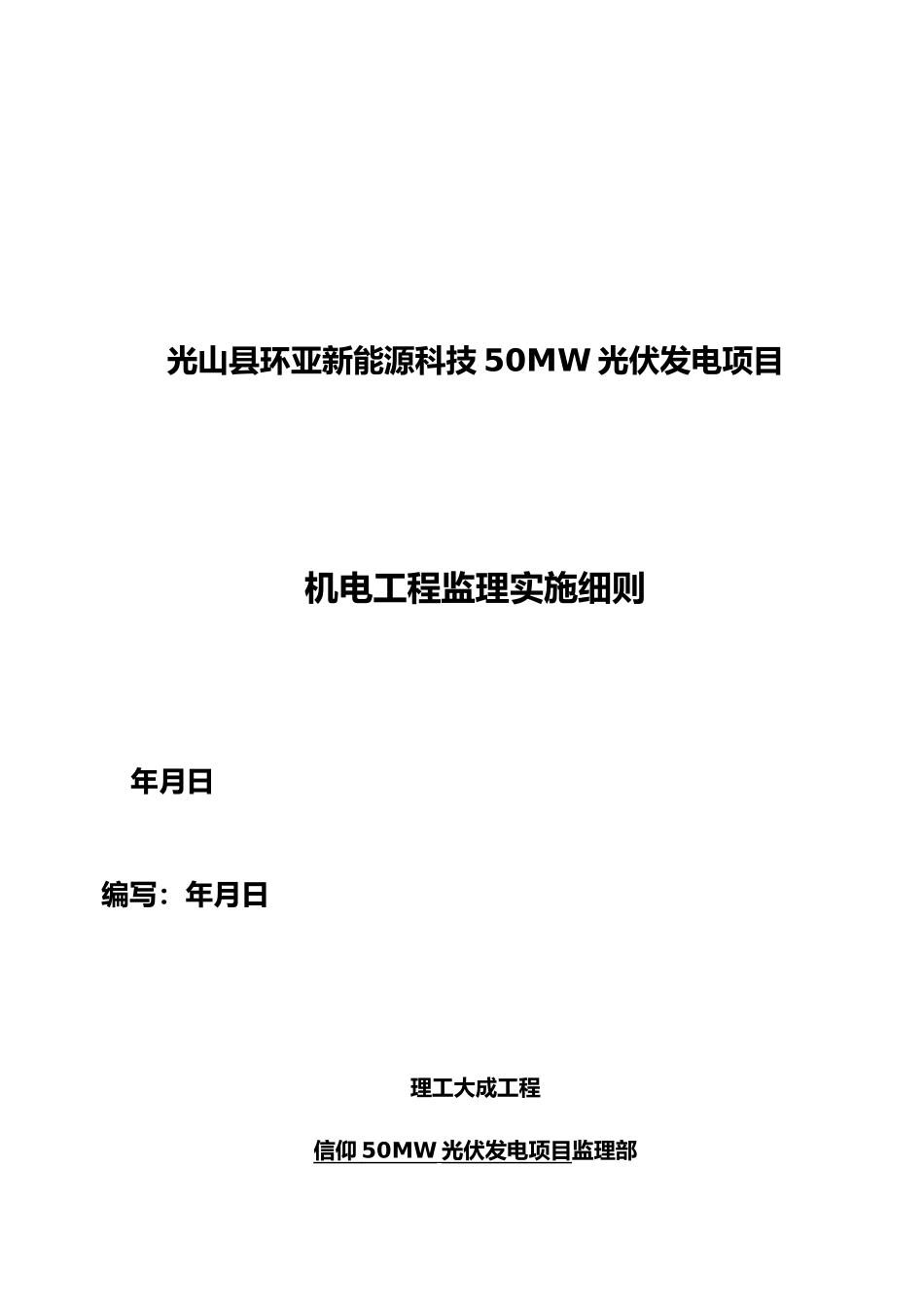

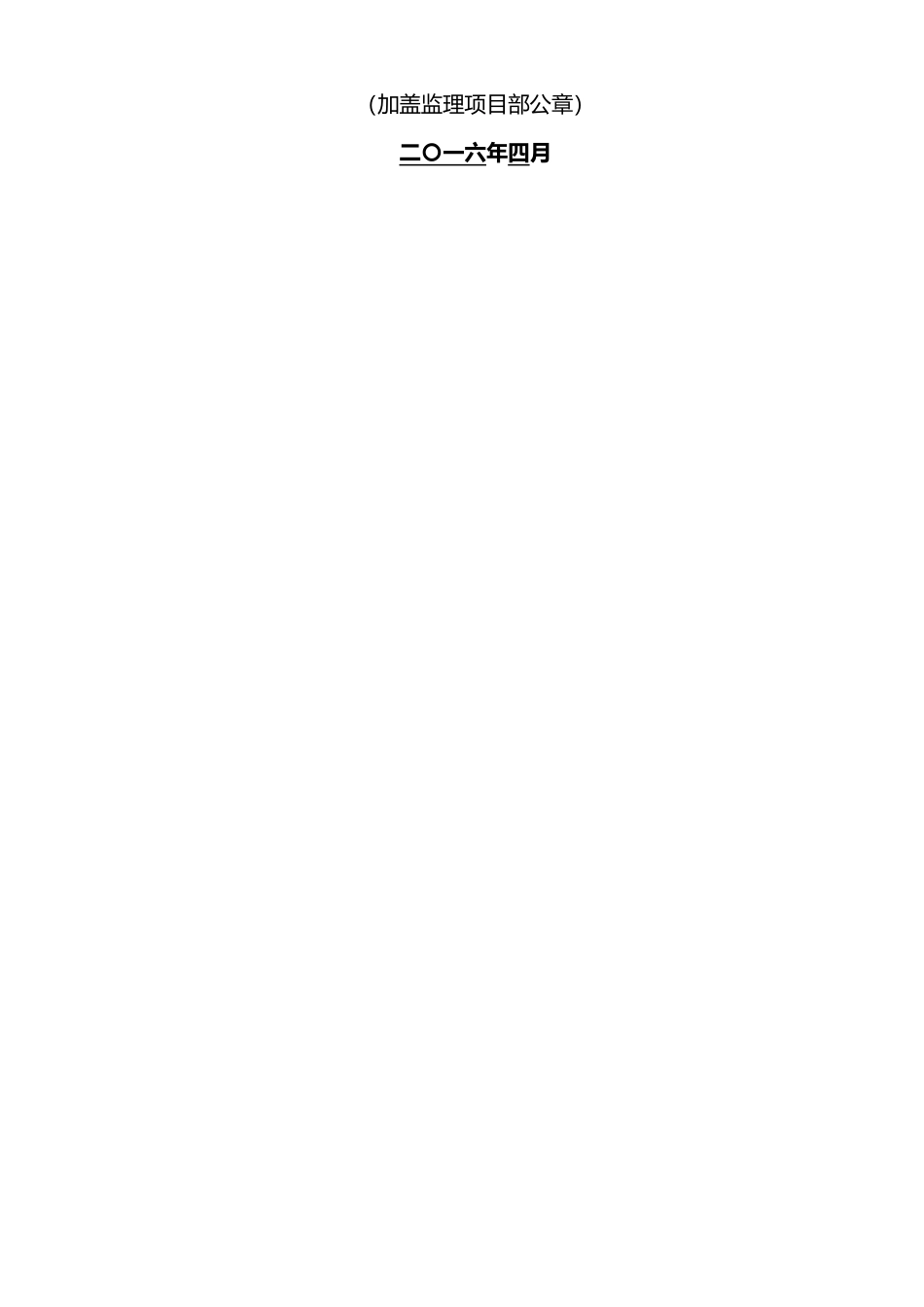

光伏发电项目机电工程监理实施细则----------------------- -----------------------日期：光山县环亚新能源科技 50MW 光伏发电项目机电工程监理实施细则 年月日编写：年月日理工大成工程信仰 50MW 光伏发电项目 监理部（加盖监理项目部公章）二〇一六年四月目 录1 概述 31.1 监理围 31.2 监理依据 42 施工质量控制的重点与目标值 52.1 太阳能光伏板构件与光伏板的安装 52.2 电气一次设备安装质量控制 62.3 电气二次设备安装质量控制 243 监理控制的程序和措施 243.1 工程质量控制程序 473.2 施工质量控制措施 484 质量验收程序 495 进度控制 495.1 进度控制的工作容 495.2 进度控制的工作措施 506 安全文明施工要求 506.1 拼装、焊接安全施工要求 506.2 吊装就位调整焊接安全施工要求 516.3 现场文明施工要求 521 概述光山县环亚新能源科技 50MWp 光伏电站项目位于光山县西南约 15 公里，项目区隶属于省市光山县晏河乡畈村，东有 G45 大广高速，附近有 X015 县道和 X022 县道，交通条件较为便利。项目目前占地 1800 亩，本并网光伏发电工程容量 50MWp,将系统分成 32 个1.6MWp 发电单元，共采纳 310MWp 型多晶硅太阳能电池组件由 161280 片。电池组件均采纳固定支架，安装角度为 25°。考虑到光伏组件最大利用率，每台逆变器采纳 20 块太阳能光伏板组成一个串列。就地升压变为双绕组变压器，规划容量为 1.6MVA,高压侧为35KV，32 个发电系统的 35KV 升压变压器高压侧接入 35KV 高压柜母线。再采纳电缆连接到主变低压侧通过升压 110kV 送到金楼变侧，年发电量为 5200 万度，投资额为 4.2 亿。项目为 2024 年 3 月 1 日正式开工，计划于 2024 年 6 月 30 日并网。 自然环境光山县属地区，地跨黄河，位于中国亚热带和暖温带的地理分界线上属亚热带向暖温带的过渡区。日照充足，年平均气温 15.1-15.3℃，降雨丰沛，空气湿润，四季分明，各具特色，工程环境良好。场地自上而下为杂填土、粉质粘土、粉土、细砂、中砂、含硕卵石。场地地下水为潜水，埋深为 2.6m-3.5m 左右，水位变幅 1.0m。拟建场地为Ⅱ类建筑场地，属可建设的一般场地。工程建设规模本项目建设规模为 50MWp，项目拟设计安装 161280 块标准功率的 310Wp 的晶体硅光伏组件，采纳微孔灌注桩基础配固定支架安装方式。每个固定支架安装组件 20 块，安装角度 25º。就地升压变采纳双...
