大气污染脱硫除尘课程设计(精)VIP专享

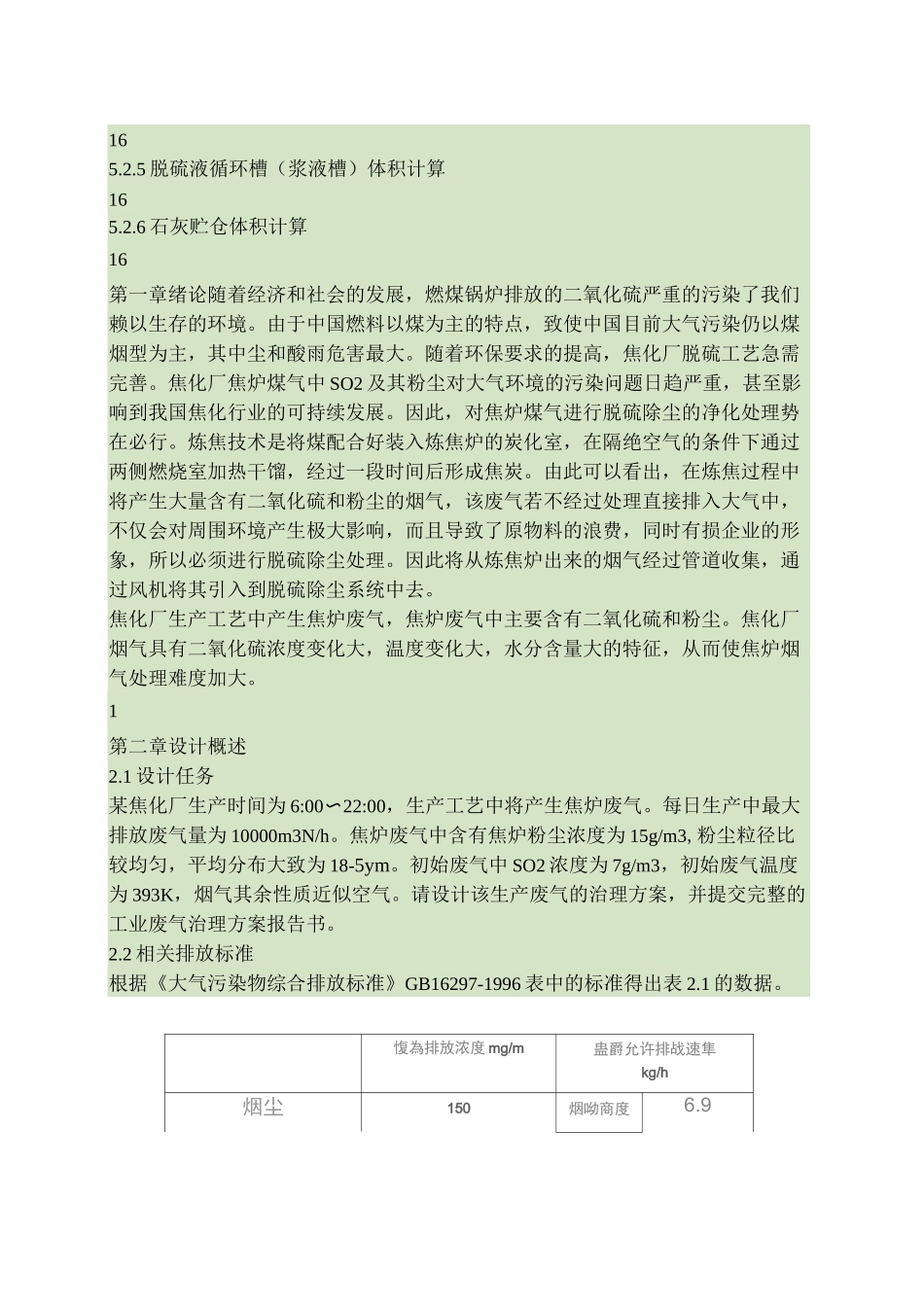

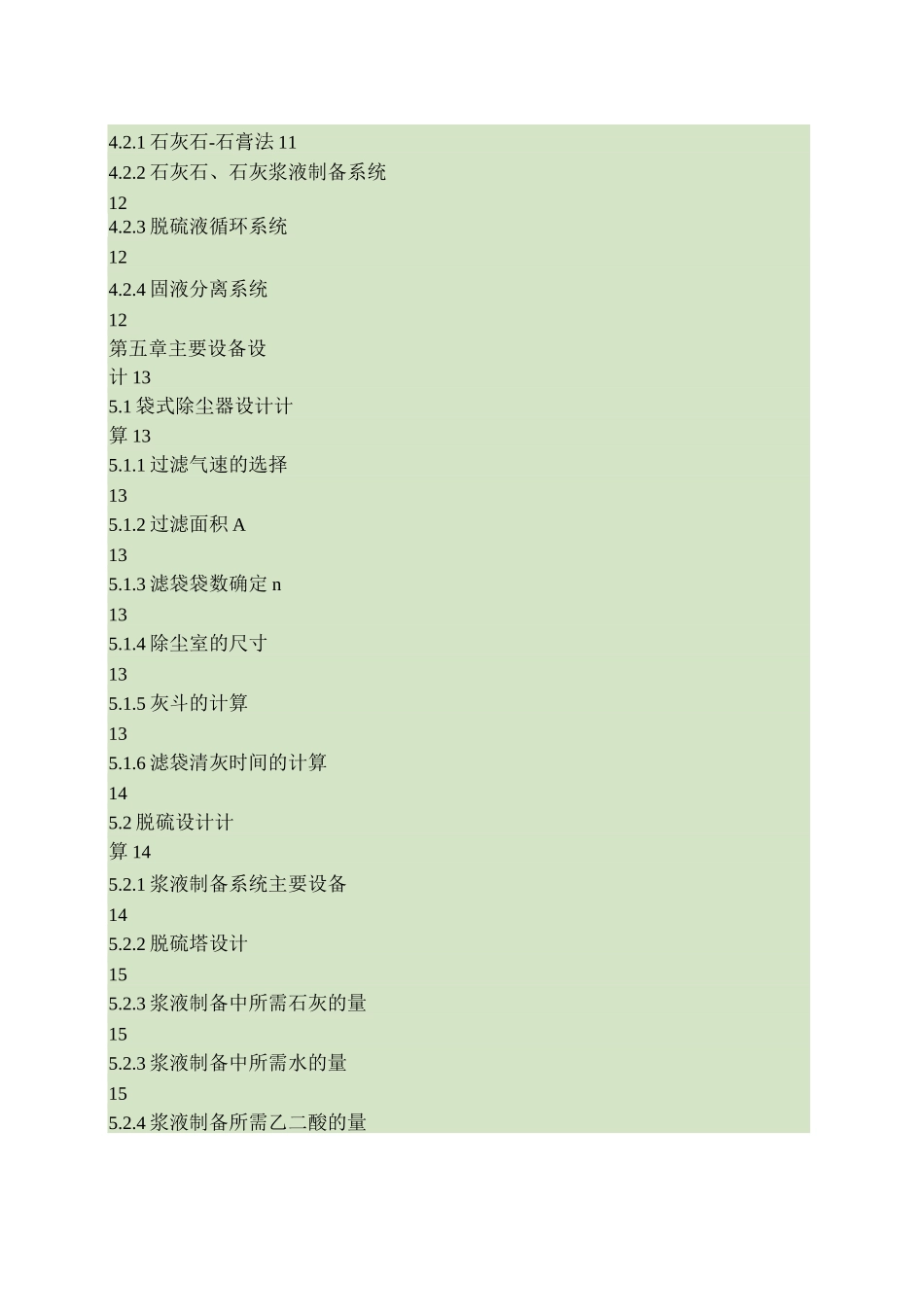

目录第一章绪论 1第二章设计概述 22.1 设计任务 22.2 相关排放标准 22.3 设计依据 3第三章工艺设计概述 43.1 方案比选与确定 43.1.1 除尘方案的比选与确定43.1.2 脱硫方案比选和确定53.2 工艺流程介绍 10第四章工艺系统说明 114.1 袋式除尘系统 114.1.1 袋式除尘器的种类114.1.2 滤料的选择114.2 脱硫系统 114.2.1 石灰石-石膏法 114.2.2 石灰石、石灰浆液制备系统124.2.3 脱硫液循环系统124.2.4 固液分离系统12第五章主要设备设计 135.1 袋式除尘器设计计算 135.1.1 过滤气速的选择135.1.2 过滤面积 A135.1.3 滤袋袋数确定 n135.1.4 除尘室的尺寸135.1.5 灰斗的计算135.1.6 滤袋清灰时间的计算145.2 脱硫设计计算 145.2.1 浆液制备系统主要设备145.2.2 脱硫塔设计155.2.3 浆液制备中所需石灰的量155.2.3 浆液制备中所需水的量155.2.4 浆液制备所需乙二酸的量165.2.5 脱硫液循环槽（浆液槽）体积计算165.2.6 石灰贮仓体积计算16第一章绪论随着经济和社会的发展，燃煤锅炉排放的二氧化硫严重的污染了我们赖以生存的环境。由于中国燃料以煤为主的特点，致使中国目前大气污染仍以煤烟型为主，其中尘和酸雨危害最大。随着环保要求的提高，焦化厂脱硫工艺急需完善。焦化厂焦炉煤气中 SO2 及其粉尘对大气环境的污染问题日趋严重，甚至影响到我国焦化行业的可持续发展。因此，对焦炉煤气进行脱硫除尘的净化处理势在必行。炼焦技术是将煤配合好装入炼焦炉的炭化室，在隔绝空气的条件下通过两侧燃烧室加热干馏，经过一段时间后形成焦炭。由此可以看出，在炼焦过程中将产生大量含有二氧化硫和粉尘的烟气，该废气若不经过处理直接排入大气中，不仅会对周围环境产生极大影响，而且导致了原物料的浪费，同时有损企业的形象，所以必须进行脱硫除尘处理。因此将从炼焦炉出来的烟气经过管道收集，通过风机将其引入到脱硫除尘系统中去。焦化厂生产工艺中产生焦炉废气，焦炉废气中主要含有二氧化硫和粉尘。焦化厂烟气具有二氧化硫浓度变化大，温度变化大，水分含量大的特征，从而使焦炉烟气处理难度加大。1第二章设计概述2.1 设计任务某焦化厂生产时间为 6:00〜22:00，生产工艺中将产生焦炉废气。每日生产中最大排放废气量为 10000m3N/h。焦炉废气中含有焦炉粉尘浓度为 15g/m3,粉尘粒径比较均匀，平均分布大致为 18-5ym。初始废气中 SO2 浓度为 7g/m3，初始废气温度为 393K，烟气其余性质近似空气。请设计...
