基坑监测技术要求

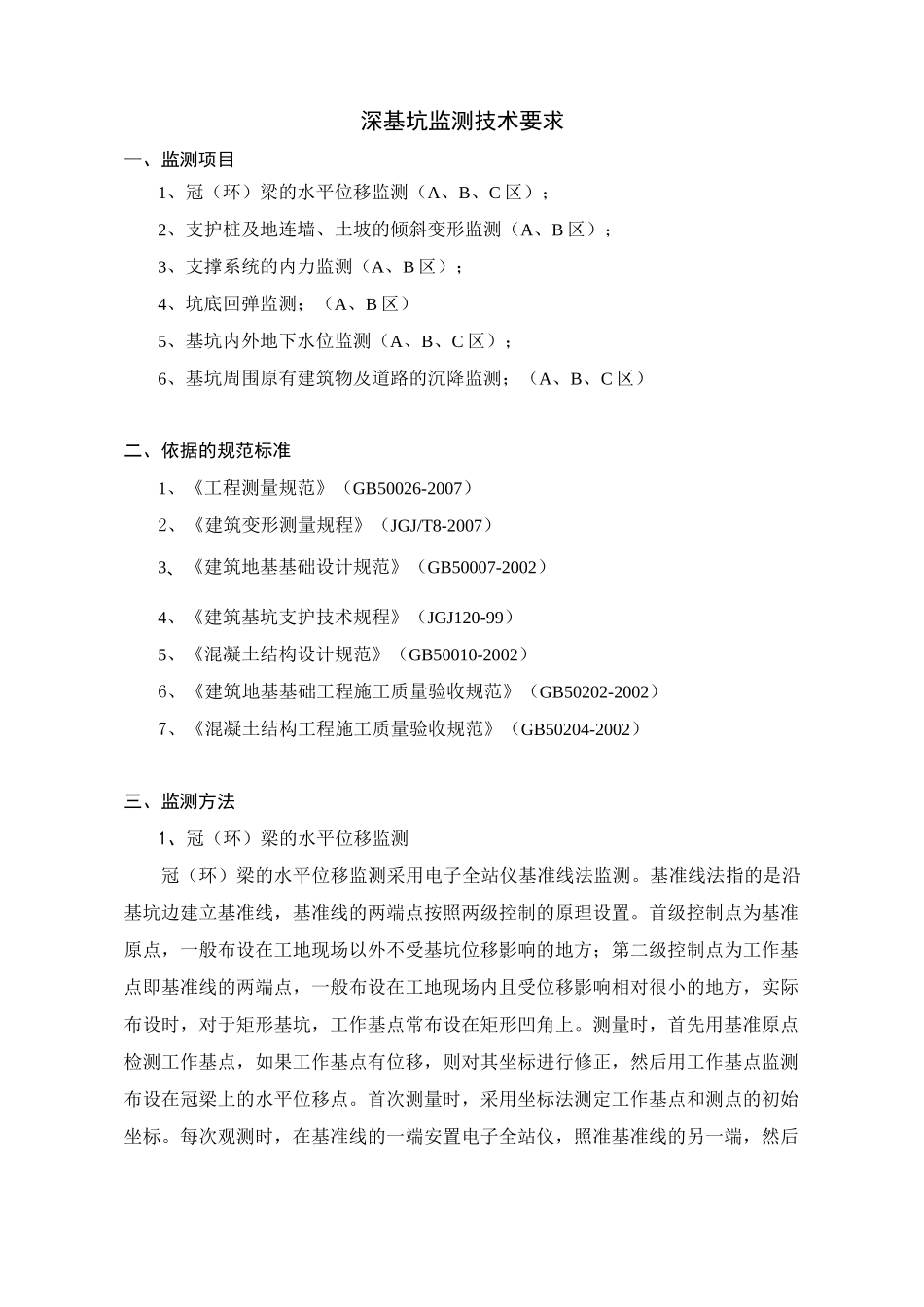

深基坑监测技术要求一、监测项目1、冠（环）梁的水平位移监测（A、B、C 区）；2、支护桩及地连墙、土坡的倾斜变形监测（A、B 区）；3、支撑系统的内力监测（A、B 区）；4、坑底回弹监测；（A、B 区）5、基坑内外地下水位监测（A、B、C 区）；6、基坑周围原有建筑物及道路的沉降监测；（A、B、C 区）二、依据的规范标准1、《工程测量规范》（GB50026-2007）2、《建筑变形测量规程》（JGJ/T8-2007）3、《建筑地基基础设计规范》（GB50007-2002）4、《建筑基坑支护技术规程》（JGJ120-99）5、《混凝土结构设计规范》（GB50010-2002）6、《建筑地基基础工程施工质量验收规范》（GB50202-2002）7、《混凝土结构工程施工质量验收规范》（GB50204-2002）三、监测方法1、冠（环）梁的水平位移监测冠（环）梁的水平位移监测采用电子全站仪基准线法监测。基准线法指的是沿基坑边建立基准线，基准线的两端点按照两级控制的原理设置。首级控制点为基准原点，一般布设在工地现场以外不受基坑位移影响的地方；第二级控制点为工作基点即基准线的两端点，一般布设在工地现场内且受位移影响相对很小的地方，实际布设时，对于矩形基坑，工作基点常布设在矩形凹角上。测量时，首先用基准原点检测工作基点，如果工作基点有位移，则对其坐标进行修正，然后用工作基点监测布设在冠梁上的水平位移点。首次测量时，采用坐标法测定工作基点和测点的初始坐标。每次观测时，在基准线的一端安置电子全站仪，照准基准线的另一端，然后将基准线投射到水平位移点的旁边，通过量取水平位移点离开基准线的水平偏距，并从两次观测所得水平偏距之差，即可得知两次期间冠梁水平位移点的位移量。2、支护桩及地连墙、土坡的倾斜变形监测支护桩及地连墙、土坡的倾斜变形监测采用测斜仪进行监测。在地下连续墙或支护桩施工到测点的位置时，将测斜管绑扎在钢筋笼子里，与钢筋笼子一起沉入孔中，测斜管的绑扎注意保持牢固可靠，以避免施工时，使其发生上下浮动或侧向移动，影响监测数据的准确性。土坡中测斜管埋设可采用钻机成孔后将绑扎好的测斜管放入孔中并用沙土将管体与钻孔的间隙注满。测斜管内有四个定向槽，测斜管布设时，应保持测斜管中有一对槽口自上而下始终垂直于基坑边线，因测斜管的探头在管内每隔 0.5m 测一读数，测斜管的接口位置应精确计算，避免接口在探头滑轮停放处。另外，在监测前，测斜仪按规定必须进行严格标定，开槽前测得初始值，开槽后按一定的周期进行监测...
