10kV电缆头制作及安装工艺

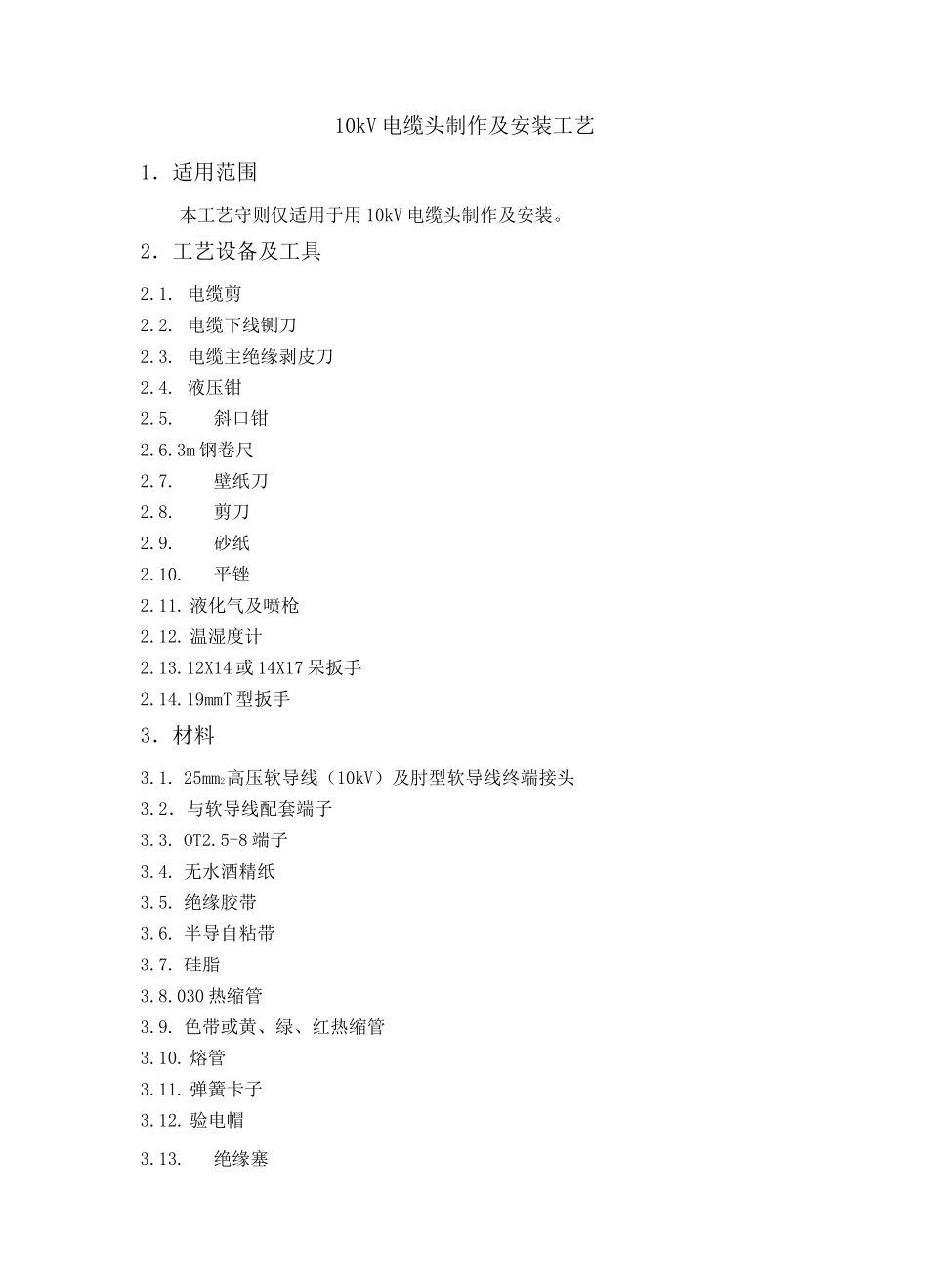

10kV电缆头制作及安装工艺_第1页
1/8

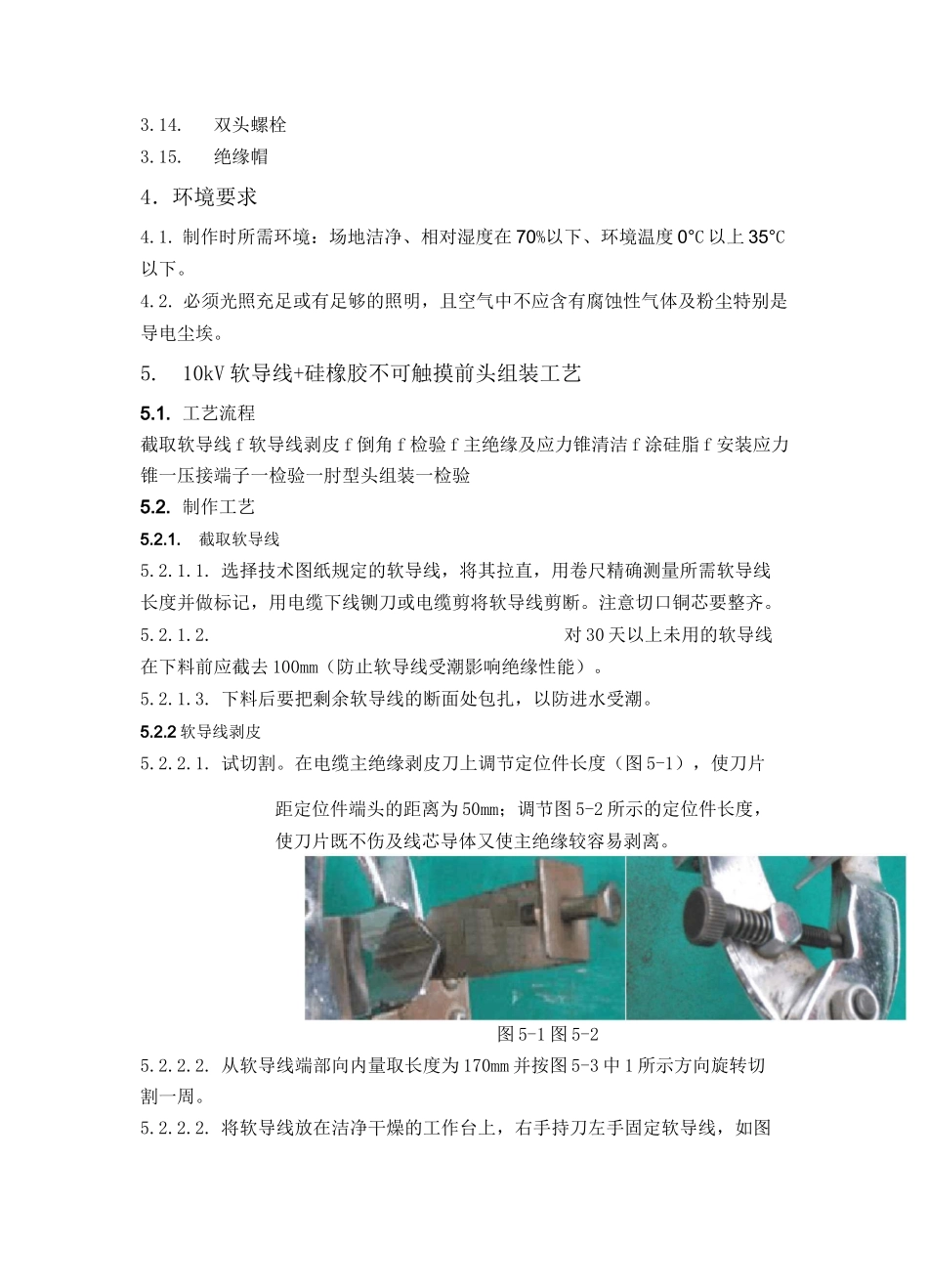

10kV电缆头制作及安装工艺_第2页
2/8

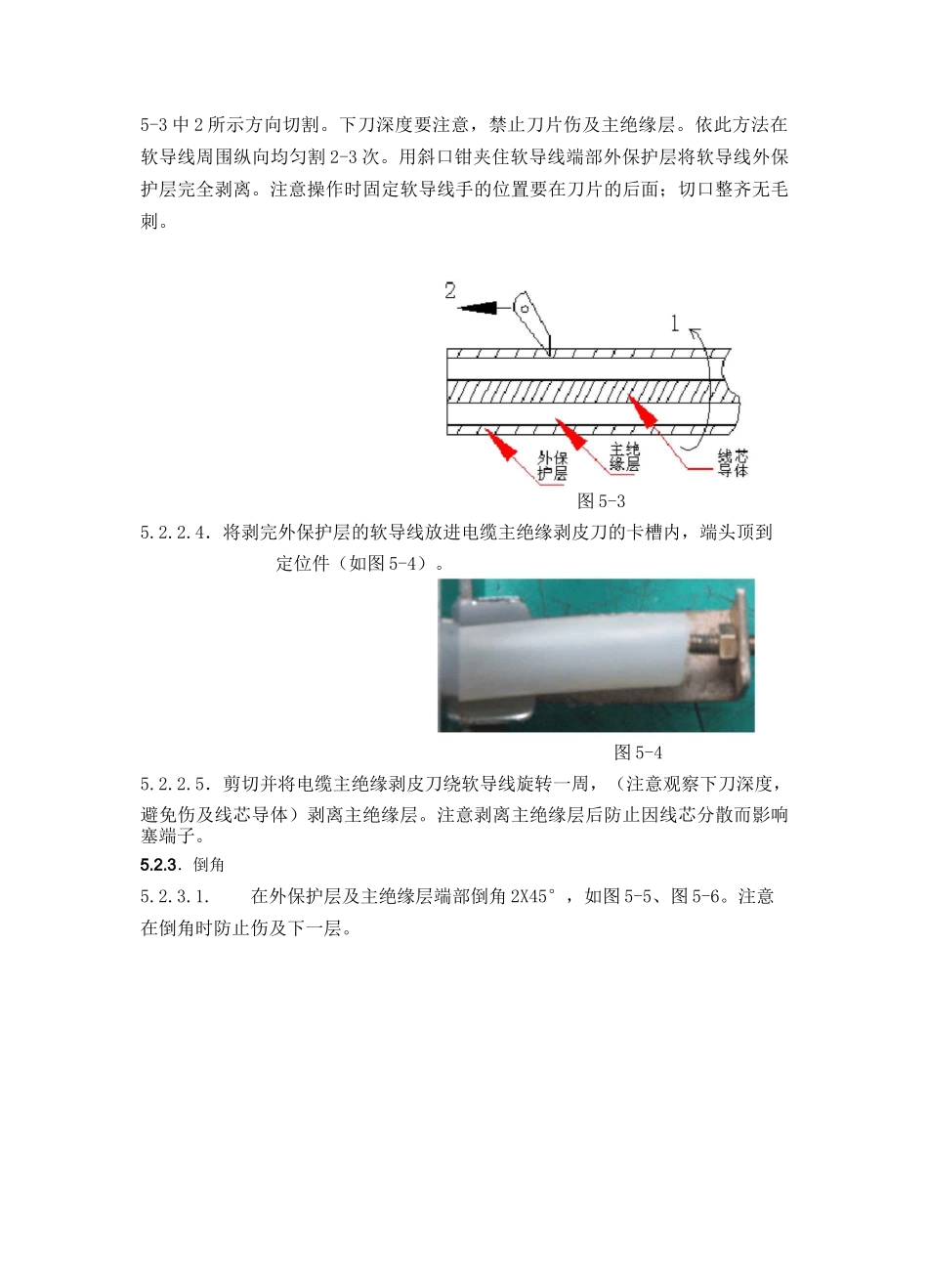

10kV电缆头制作及安装工艺_第3页
3/8
10kV 电缆头制作及安装工艺1.适用范围本工艺守则仅适用于用 10kV 电缆头制作及安装。2.工艺设备及工具2.1. 电缆剪2.2. 电缆下线铡刀2.3. 电缆主绝缘剥皮刀2.4. 液压钳2.5.斜口钳2.6.3m 钢卷尺2.7.壁纸刀2.8.剪刀2.9.砂纸2.10.平锉2.11. 液化气及喷枪2.12. 温湿度计2.13.12X14 或 14X17 呆扳手2.14.19mmT 型扳手3.材料3.1. 25mm2高压软导线(10kV)及肘型软导线终端接头3.2.与软导线配套端子3.3. OT2.5-8 端子3.4. 无水酒精纸3.5. 绝缘胶带3.6. 半导自粘带3.7. 硅脂3.8.030 热缩管3.9. 色带或黄、绿、红热缩管3.10. 熔管3.11. 弹簧卡子3.12. 验电帽3.13.绝缘塞3.14.双头螺栓3.15.绝缘帽4.环境要求4.1. 制作时所需环境:场地洁净、相对湿度在 70%以下、环境温度 0°C 以上 35°C以下。4.2. 必须光照充足或有足够的照明,且空气中不应含有腐蚀性气体及粉尘特别是导电尘埃。5.10kV 软导线+硅橡胶不可触摸前头组装工艺5.1. 工艺流程截取软导线 f 软导线剥皮 f 倒角 f 检验 f 主绝缘及应力锥清洁 f 涂硅脂 f 安装应力锥一压接端子一检验一肘型头组装一检验5.2. 制作工艺5.2.1.截取软导线5.2.1.1. 选择技术图纸规定的软导线,将其拉直,用卷尺精确测量所需软导线长度并做标记,用电缆下线铡刀或电缆剪将软导线剪断。注意切口铜芯要整齐。5.2.1.2.对 30 天以上未用的软导线在下料前应截去 100mm(防止软导线受潮影响绝缘性能)。5.2.1.3. 下料后要把剩余软导线的断面处包扎,以防进水受潮。5.2.2 软导线剥皮5.2.2.1. 试切割。在电缆主绝缘剥皮刀上调节定位件长度(图 5-1),使刀片距定位件端头的距离为 50mm;调节图 5-2 所示的定位件长度,使刀片既不伤及线芯导体又使主绝缘较容易剥离。图 5-1 图 5-25.2.2.2. 从软导线端部向内量取长度为 170mm 并按图 5-3 中 1 所示方向旋转切割一周。5.2.2.2. 将软导线放在洁净干燥的工作台上,右手持刀左手固定软导线,如图5-3 中 2 所示方向切割。下刀深度要注意,禁止刀片伤及主绝缘层。依此方法在软导线周围纵向均匀割 2-3 次。用斜口钳夹住软导线端部外保护层将软导线外保护层完全剥离。注意操作时固定软导线手的位置要在刀片的后面;切口整齐无毛刺。图 5-35.2.2.4.将剥完外保护层的软导线放进电缆主绝缘剥皮刀的卡槽内,端头顶到定位件(如图 5-4)。图 5-45.2.2.5.剪切并将电缆主绝缘剥皮刀绕软导线旋转一周,(注意观...
