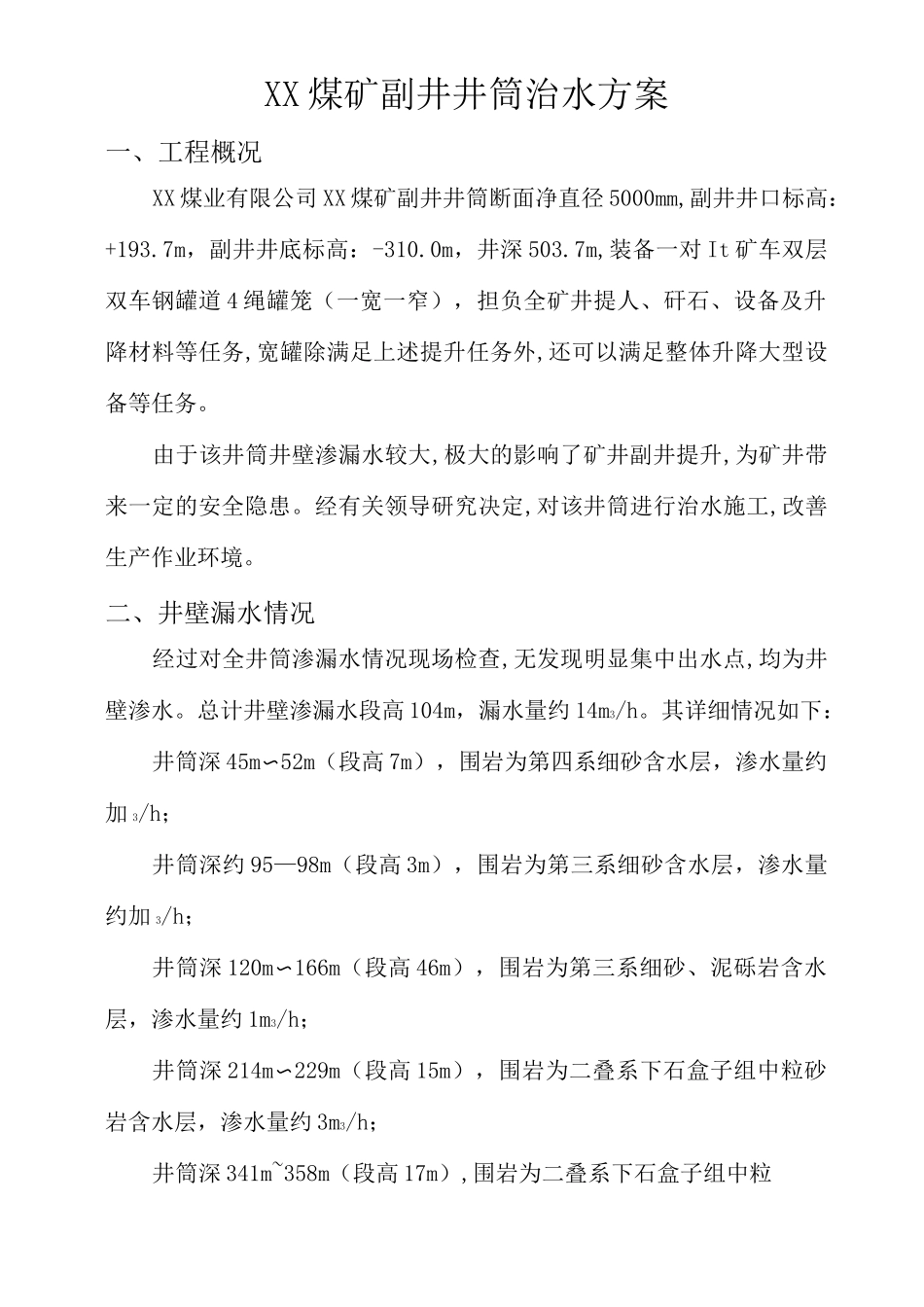

XX 煤矿副井井筒治水方案一、工程概况XX 煤业有限公司 XX 煤矿副井井筒断面净直径 5000mm,副井井口标高：+193.7m，副井井底标高：-310.0m，井深 503.7m,装备一对 It 矿车双层双车钢罐道 4 绳罐笼（一宽一窄），担负全矿井提人、矸石、设备及升降材料等任务,宽罐除满足上述提升任务外,还可以满足整体升降大型设备等任务。由于该井筒井壁渗漏水较大,极大的影响了矿井副井提升,为矿井带来一定的安全隐患。经有关领导研究决定,对该井筒进行治水施工,改善生产作业环境。二、井壁漏水情况经过对全井筒渗漏水情况现场检查,无发现明显集中出水点,均为井壁渗水。总计井壁渗漏水段高 104m，漏水量约 14m3/h。其详细情况如下：井筒深 45m〜52m（段高 7m），围岩为第四系细砂含水层，渗水量约加 3/h；井筒深约 95—98m（段高 3m），围岩为第三系细砂含水层，渗水量约加 3/h；井筒深 120m〜166m（段高 46m），围岩为第三系细砂、泥砾岩含水层，渗水量约 1m3/h；井筒深 214m〜229m（段高 15m），围岩为二叠系下石盒子组中粒砂岩含水层，渗水量约 3m3/h；井筒深 341m~358m（段高 17m）,围岩为二叠系下石盒子组中粒石英砂岩含水层，渗水量约 3m3/h；井筒深 420m~436m（段高 16m）,围岩为二叠系下石盒子组细粒砂岩含水层，渗水量约 3m3/h；三、井壁结构简介副井井筒断面净直径 D5000mm,深度 503.7m,其中冻结段 237.2m,基岩段 266.5m。冻结段外壁厚度 400mm,内壁厚度 400mm,壁后敷设 25mm 厚聚苯乙烯泡沫板 1~3 层，夹层敷设 2 层 1mm 厚聚氯乙烯塑料板。井筒深 227.2m〜237.2m 为筒型壁座，锚网喷+钢筋砼支护，锚网喷厚度 75mm,喷射砼标号 C20,钢筋砼井壁壁厚 800mm,砼标号 C50。井筒深 237.2m~267m 段为锚网喷+钢筋砼支护,锚网喷厚度80mm,钢筋砼壁厚 400mm。井筒深 267〜313m、358〜390m、410〜421m、431〜457m 段为锚网喷+钢筋砼支护，砼壁厚 350mm。井筒深 313〜258m、390〜410m、421〜431m、457〜503.7m 段为砼支护，壁厚 350mm,砼标号 C30。四、治水施工方案由于该井筒出水量大,出水点不集中,且出水点多且分散。采用对井壁注浆堵水的治水方案,分两步进行：第一步对冻结段的渗漏水以含水层位置结合实际情况分段采用夹层注浆堵水;第二步对基岩段的渗漏水含水层位置结合实际情况分段采用壁后注浆堵水。堵水注浆材料采用单液水泥浆或单液水泥浆与水泥加水玻璃双液浆相结合堵水方式。如果出现因井壁质...
