实验报告rc一阶电路的响应测试

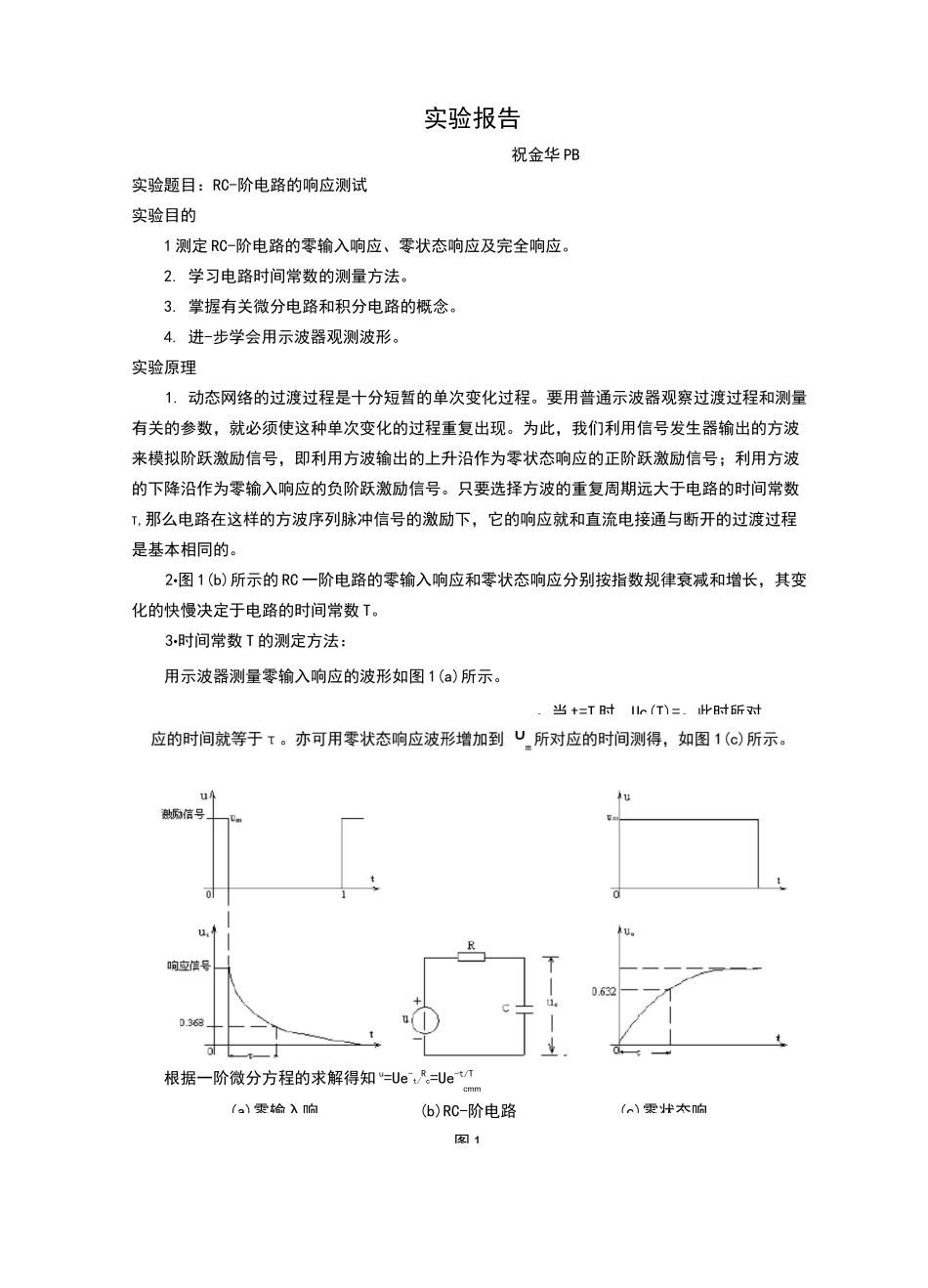

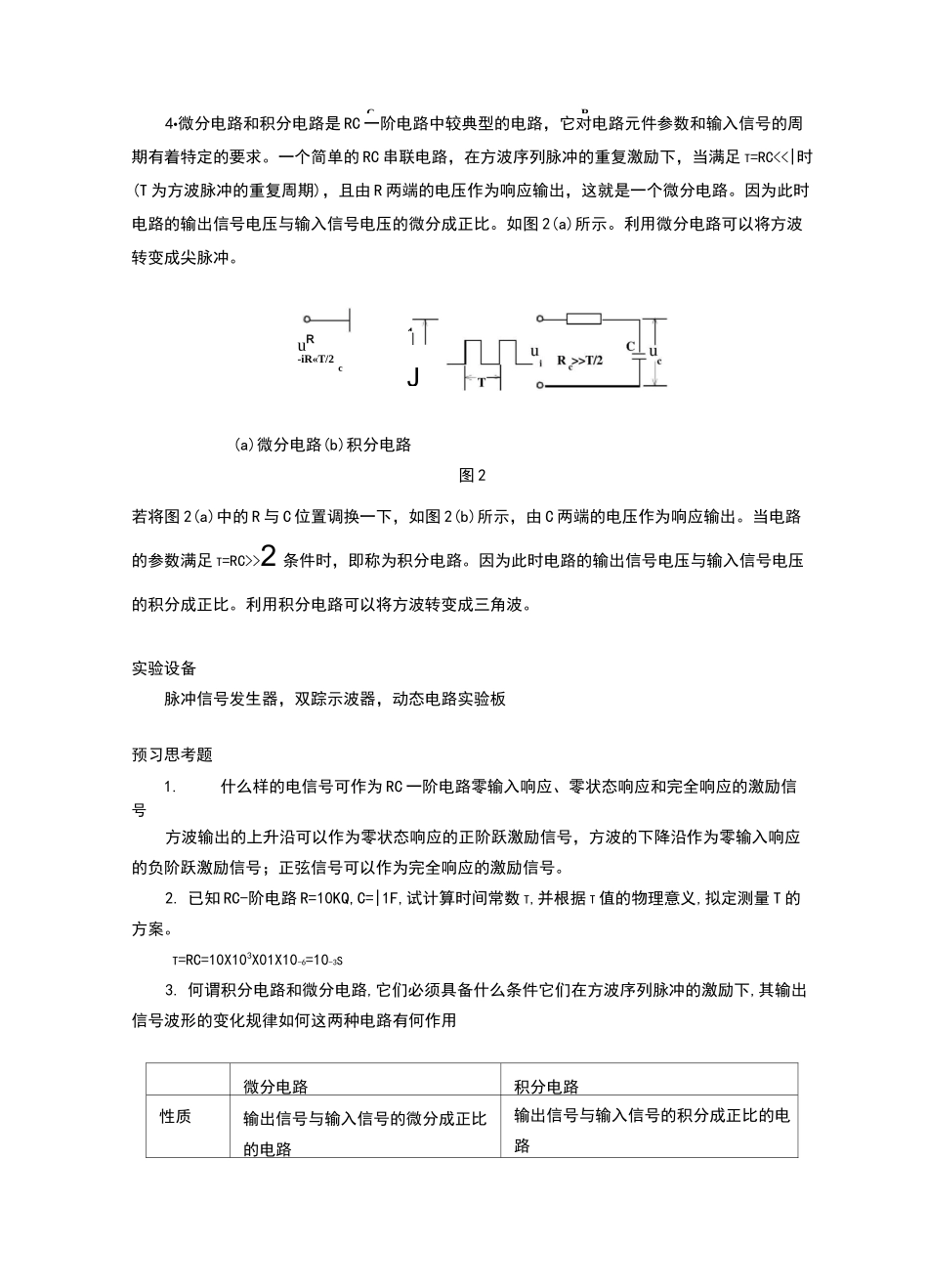

(a)零输入响(b)RC-阶电路图 1(c)零状态响实验报告祝金华 PB实验题目：RC-阶电路的响应测试实验目的1 测定 RC-阶电路的零输入响应、零状态响应及完全响应。2. 学习电路时间常数的测量方法。3. 掌握有关微分电路和积分电路的概念。4. 进-步学会用示波器观测波形。实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数T,那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。2•图 1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数 T。3•时间常数 T 的测定方法：用示波器测量零输入响应的波形如图 1(a)所示。根据一阶微分方程的求解得知 u=Ue-t/Rc=Ue-t/Tcmm。当 t=T 时，Uc(T)=。此时所对J4•微分电路和积分电路是 RC 一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC 串联电路，在方波序列脉冲的重复激励下，当满足 T=RC<<|时(T 为方波脉冲的重复周期)，且由 R 两端的电压作为响应输出，这就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图 2(a)所示。利用微分电路可以将方波转变成尖脉冲。uR-iR«T/2c(a)微分电路(b)积分电路图 2若将图 2(a)中的 R 与 C 位置调换一下，如图 2(b)所示，由 C 两端的电压作为响应输出。当电路的参数满足 T=RC>>2 条件时，即称为积分电路。因为此时电路的输出信号电压与输入信号电压的积分成正比。利用积分电路可以将方波转变成三角波。实验设备脉冲信号发生器，双踪示波器，动态电路实验板预习思考题1.什么样的电信号可作为 RC 一阶电路零输入响应、零状态响应和完全响应的激励信号方波输出的上升沿可以作为零状态响应的正阶跃激励信号，方波的下降沿作为零输入响应的负阶跃激励信号；正弦信号可以作为完全响应的激励信号。2. 已知 RC-阶电路 R=10KQ,C=|1F,试计算时间常数 T,并根据 T 值的物理意义,拟定测量 T 的方案。T=RC=10X103X01X10-6=10-3S3. 何谓积分电路和微分电路,它们...
