暖气主管改造工程施工组织设计

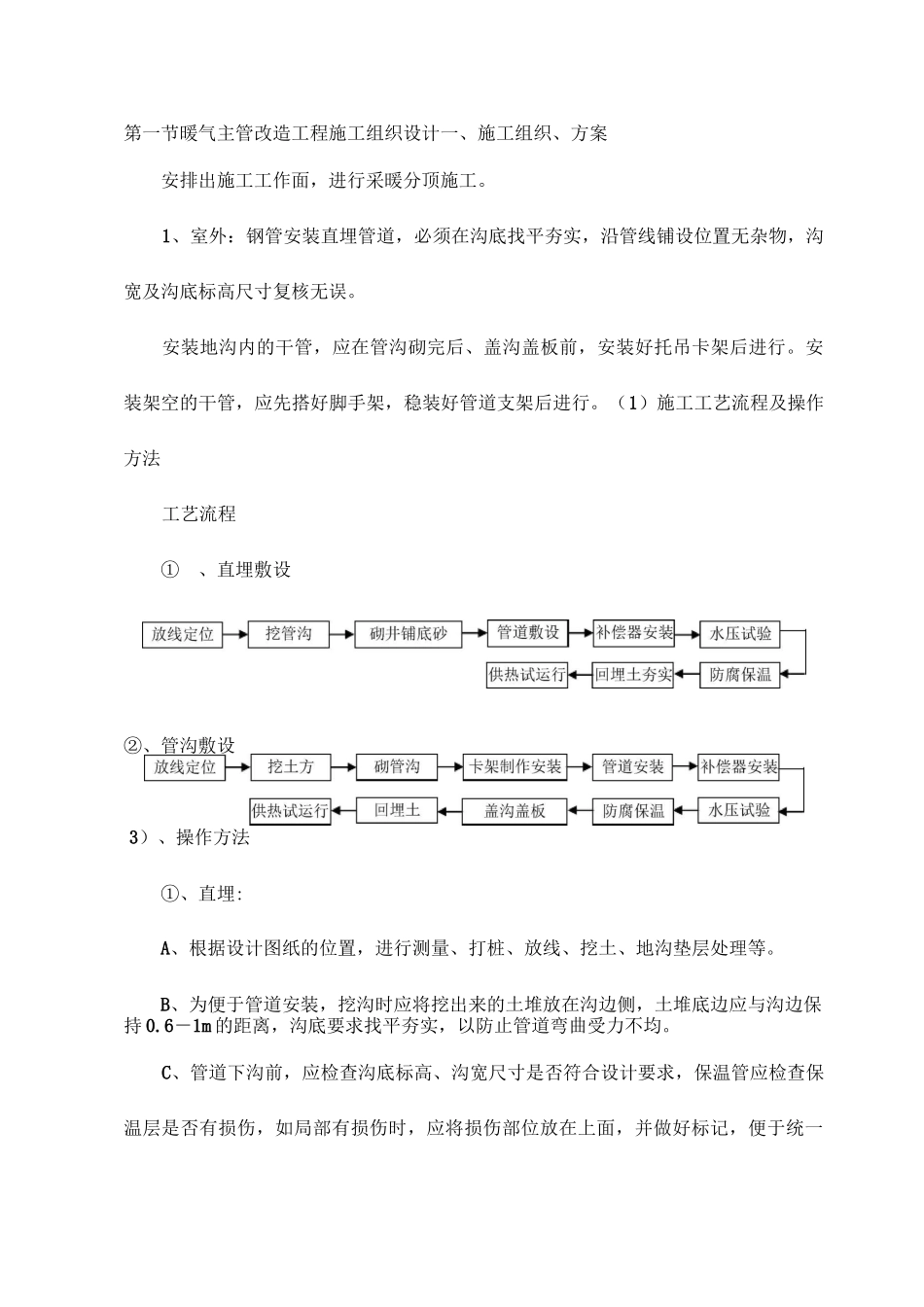

暖气主管改造工程施工组织设计_第1页
1/16
暖气主管改造工程施工组织设计_第2页
2/16

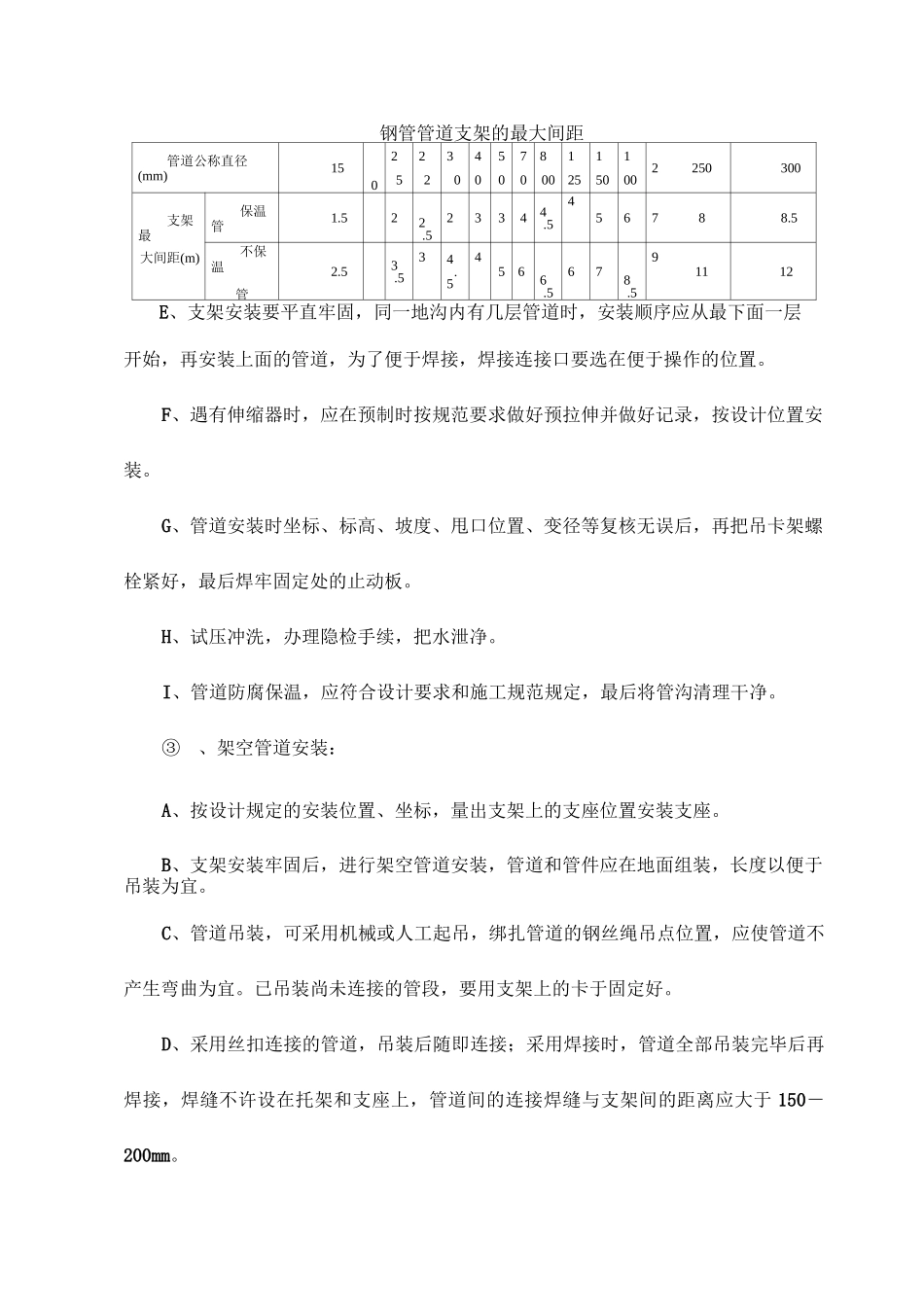

暖气主管改造工程施工组织设计_第3页
3/16
第一节暖气主管改造工程施工组织设计一、施工组织、方案安排出施工工作面,进行采暖分顶施工。1、室外:钢管安装直埋管道,必须在沟底找平夯实,沿管线铺设位置无杂物,沟宽及沟底标高尺寸复核无误。安装地沟内的干管,应在管沟砌完后、盖沟盖板前,安装好托吊卡架后进行。安装架空的干管,应先搭好脚手架,稳装好管道支架后进行。(1)施工工艺流程及操作方法工艺流程①、直埋敷设②、管沟敷设3)、操作方法①、直埋:A、根据设计图纸的位置,进行测量、打桩、放线、挖土、地沟垫层处理等。B、为便于管道安装,挖沟时应将挖出来的土堆放在沟边侧,土堆底边应与沟边保持 0.6-1m 的距离,沟底要求找平夯实,以防止管道弯曲受力不均。C、管道下沟前,应检查沟底标高、沟宽尺寸是否符合设计要求,保温管应检查保温层是否有损伤,如局部有损伤时,应将损伤部位放在上面,并做好标记,便于统一修理。D、管道应先在沟外进行分段焊接以减少固定焊口,每段长度一般在 25—35m 为宜。下管时沟内不得站人,采用机械或人工下管均应将管缓慢、平直地下入沟内,不得造成管道弯曲。E、沟内管道焊接,连接前必须清理管腔,找平找直,焊接处要挖出操作坑,其大小要便于焊接操作。F、阀门、配件、补偿器支架等,应在施工前按施工要求预先放在沟边沿线,并在试压前安装完毕。G、管道水压试验,应符合设计要求和规范规定,办理隐检试压手续,把水泄净。H、管道防腐,应预先集中处理,管道两端留出焊口的距离,焊门处的防腐在试压完后再处理。I、回填土时要在保温管四周填 100mm 细砂,再填 300mm 素土,用人工分层夯实。管道穿越马路处埋深少于 800mm 时,应做简易管沟加盖混凝土盖板,沟内填砂处理。②、地沟管道安装:A、在不通行地沟安装管道时,应在土建垫层完毕后立即进行安装。B、土建打好垫层后,按图纸标高进行复查并在垫层上弹出地沟的中心线,按规定间距安放支座及支架。C、管道应先在沟边分段连接,管道放在支座上时,用水平尺找平找正。D、通行地沟的管道应安装在地沟的一侧或两侧,支架一般采用型钢,支架的间距要求见下表。管道的坡度应按设计规定。钢管管道支架的最大间距管道公称直径(mm)1502522304050708001251501002250300支架最保温管1.522.523344.5456788.5大间距(m)不保温管2.53.534.54566.5678.591112E、支架安装要平直牢固,同一地沟内有几层管道时,安装顺序应从最下面一层开始,再安装上面的管道,为了便于焊接,焊接连接口要选在...
