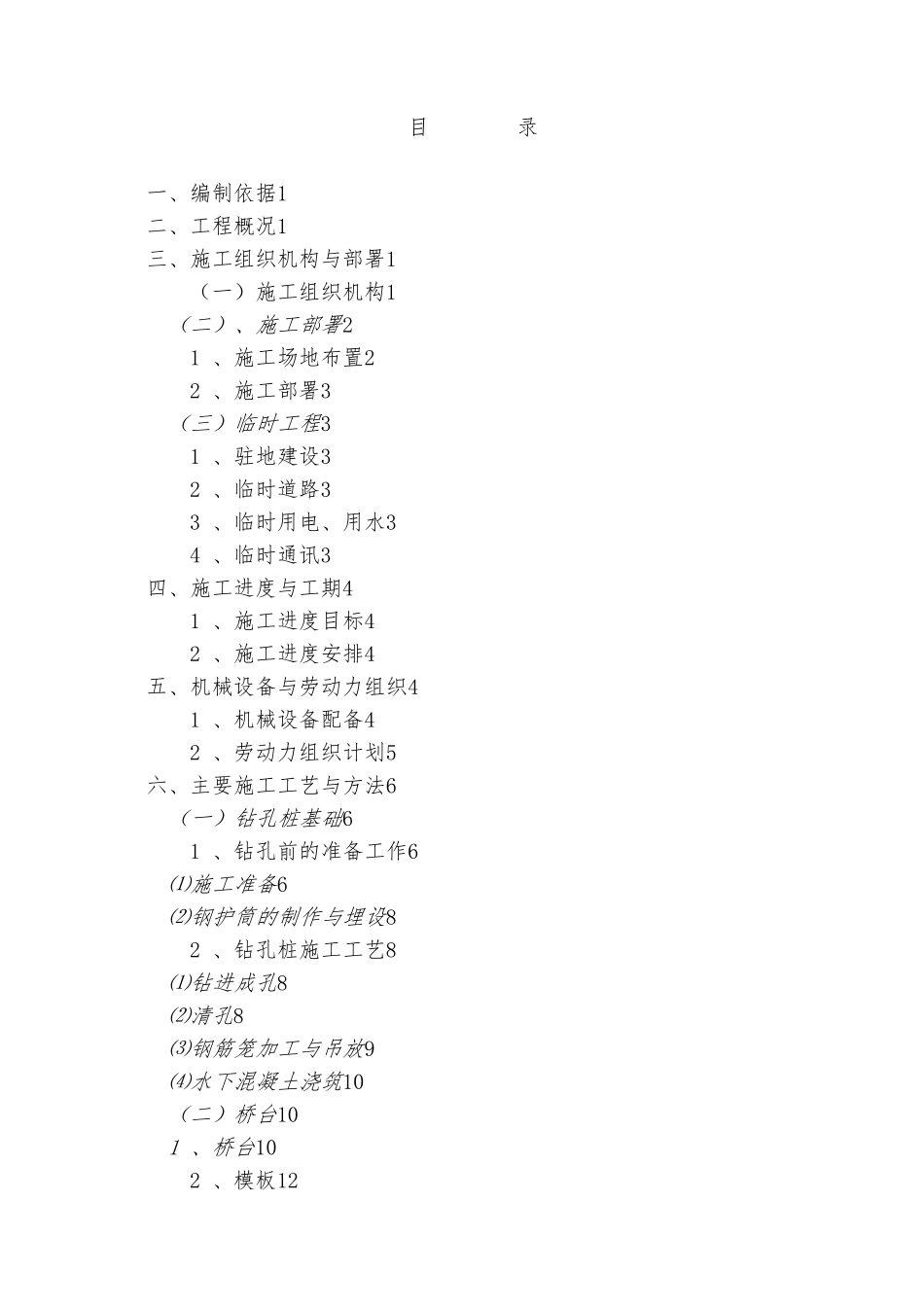

**标公 跨 铁 立 交 桥 施 工 方 案二○○六年八月十五日目 录一、编制依据1二、工程概况1三、施工组织机构与部署1（一）施工组织机构1（二）、施工部署21 、施工场地布置22 、施工部署3（三）临时工程31 、驻地建设32 、临时道路33 、临时用电、用水34 、临时通讯3四、施工进度与工期41 、施工进度目标42 、施工进度安排4五、机械设备与劳动力组织41 、机械设备配备42 、劳动力组织计划5六、主要施工工艺与方法6（一）钻孔桩基础61 、钻孔前的准备工作6⑴施工准备6⑵钢护筒的制作与埋设82 、钻孔桩施工工艺8⑴钻进成孔8⑵清孔8⑶钢筋笼加工与吊放9⑷水下混凝土浇筑10（二）桥台101 、桥台102 、模板123 、钢筋124 、混凝土13（三）桥台顶帽14（四）空心板梁的预制141 、模板142 、钢筋制作153 、钢绞线下料、连接与拉154 、混凝土155 、预应力钢绞线的放与存梁166 、空心板梁的运输和架设166.1 空心板梁的运输166.2 起重机安装空心板梁177 、桥面系施工177.1 梁片铰接缝177.2 桥面铺装178 、防撞护栏施工189 、伸缩缝安装18七、工期保证措施191 、机构组织、管理保证192 、计划安全保证203 、材料供应、机械设备调配保证204 、安全生产保证205 、技术保证206 、协调关系20八、质量保证措施201 、钻孔桩212 、桥台21九、安全保证措施221 、钻孔灌注桩基础222 、桥台施工22十、环境保护与文明施工231 、环境保护232 、文明施工24一、编制依据建设单位对总工期的要求；**勘测设计的施工图纸、设计说明和相关标准图；现行铁路施工技术安全规则，铁道部有关既有线施工安全技术措施。现场施工调查所取得的技术资料。铁道部颁布的现行《设计规》、《施工规》、《铁路工程质量验收标准》、相关的国家法律、法规与有关规定和其他有关文件资料。二、工程概况本公路立交桥系根据与地方签订的协议而设。本桥为跨线立交桥,公路与铁路交叉里程为GK0+614.06=DK264+997.25;公路中心线与铁路中心线夹角35°, 本桥桥台与梁部按斜交45° 设计。设计荷载: 公路-I级汽车荷载。路幅组成:0.5m 防撞墙+11.0m 行车道+0.5m 防撞强, 梁片采纳2块1.5m 边板和6 块1.5m 中板。本桥受铁路限界控制设计, 桥下净空不小于7.4m. 本桥两端台尾里程围均为平坡, 两端改移道路竖曲线不上桥, 本桥与桥下铁路夹角35°, 两台锥坡采纳35cm 厚M10 浆砌片石, 下设10cm 厚碎石垫层护坡末端与两端铁路路堑边坡顺接。本桥上...
