冷确水箱恒温恒压控制1

冷确水箱恒温恒压控制1_第1页
1/33

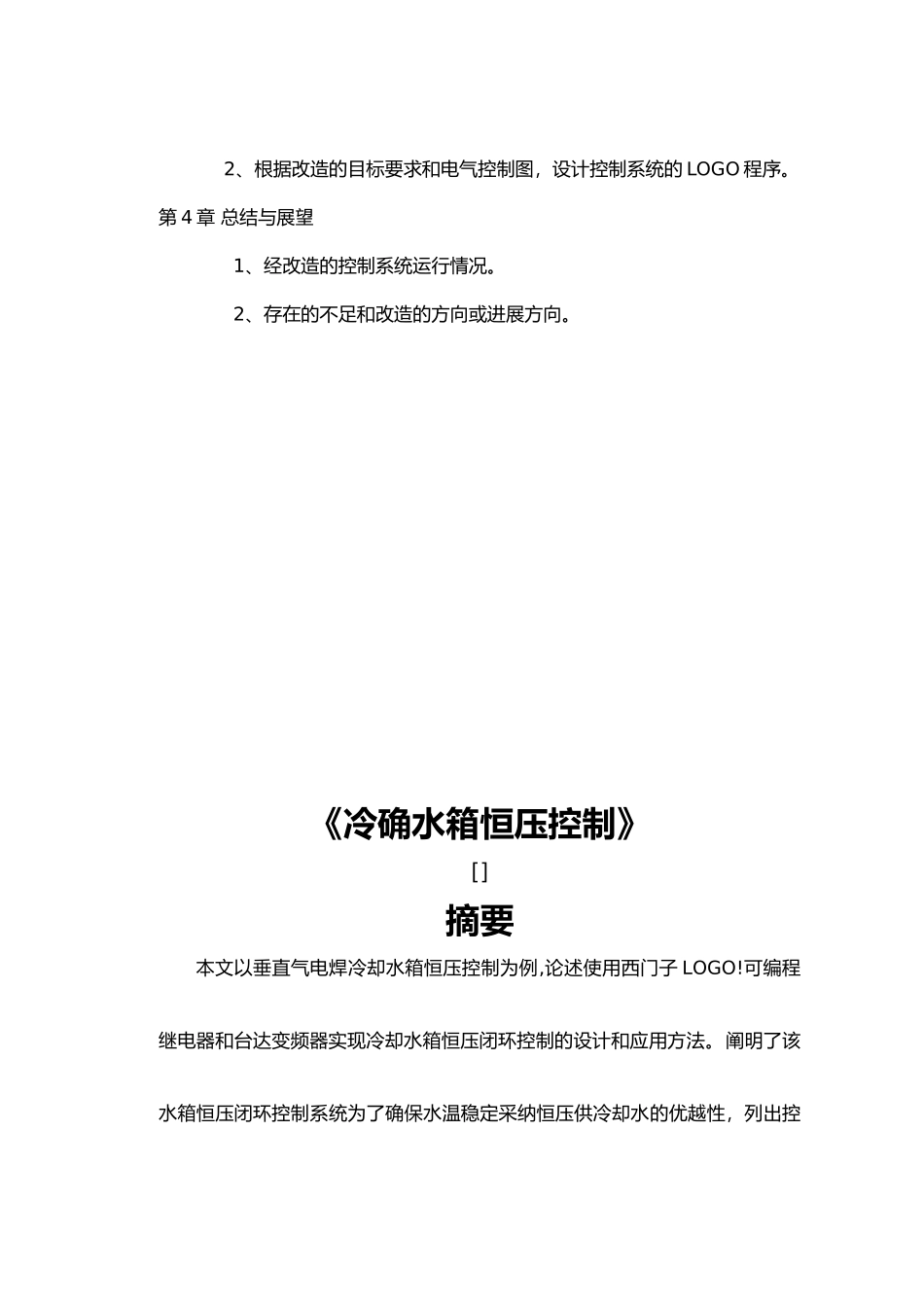

冷确水箱恒温恒压控制1_第2页
2/33
冷确水箱恒温恒压控制1_第3页
3/33
电气 专业目 录第1章绪论1、 垂直气电焊在国外应用的情况。2、 垂直气电焊目前的使用现状。3、 根据垂直气电焊国外应用的情况和目前使用的情况提出进行改造和改造的基本构想。4、 改造的目标第 2 章 垂直气电焊控制系统硬件设计1、根据工作流程介绍垂直气电焊机械结构,并给出机械结构 CAD 图和照片。2、根据改造的目标设计每部分电气控制图。3、电气控制设备选型和性能指标。第 3 章 控制系统软件实施1、LOGO 工作原理和性能特点。2、根据改造的目标要求和电气控制图,设计控制系统的 LOGO 程序。第 4 章 总结与展望1、经改造的控制系统运行情况。2、存在的不足和改造的方向或进展方向。《冷确水箱恒压控制》[]摘要本文以垂直气电焊冷却水箱恒压控制为例,论述使用西门子 LOGO!可编程继电器和台达变频器实现冷却水箱恒压闭环控制的设计和应用方法。阐明了该水箱恒压闭环控制系统为了确保水温稳定采纳恒压供冷却水的优越性,列出控制系统设计过程和给出了系统框图与可编程继电器程序。关键词:可编程继电器 变频器 垂直气电焊 冷却水箱符号说明1.“PLC”可编程控制器是一种数子运算操作的电子系统,专为工业环境而设计。它采纳了可编程序的存储器,用来在其部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式和模拟式的输入和输出,控制各种类型机械的生产过程。它具有恨强的抗干扰能力是专为工业环境下应用而设计的工业计算机2.“LOGO!”是西门子公司研制的通用逻辑模块它由与输出端子最大可通过 10 安电流因此也叫可编程继电器,各种不同形式的 LOGO!基本型和扩展模块提供高度灵活和适应性极强的系列,足以满足各种通用和特别任务。3.“PI 控制” 比例积分控制它的作用是提高系统的控制精度,比例度和积分时间均可调整。积分控制作用的输出变化量 γ 是输入偏差 e 的积分当偏差存在时,输出信号将随时间增大(或减小)。当偏差为零时,输出停止变化,保持在某一值上。因而比例积分控制器组成的控制系统可以达到外余差。第一章绪论垂直气电焊在国外应用的情况。垂直自动焊焊接工艺是目前船厂船台(坞)大合拢阶段不可缺少的高效焊接工艺方法。垂直自动焊工作时沿着由磁性固定在钢板上的齿条导轨垂直向上运行,其正面用通水冷却的铜滑块,焊缝长达 10 多米。垂直气电焊目前的使用现状。1. 垂直自动焊是一种采纳细直径药芯焊丝的高性能垂直气电自动焊设备。与普通气电焊设备相比。...
