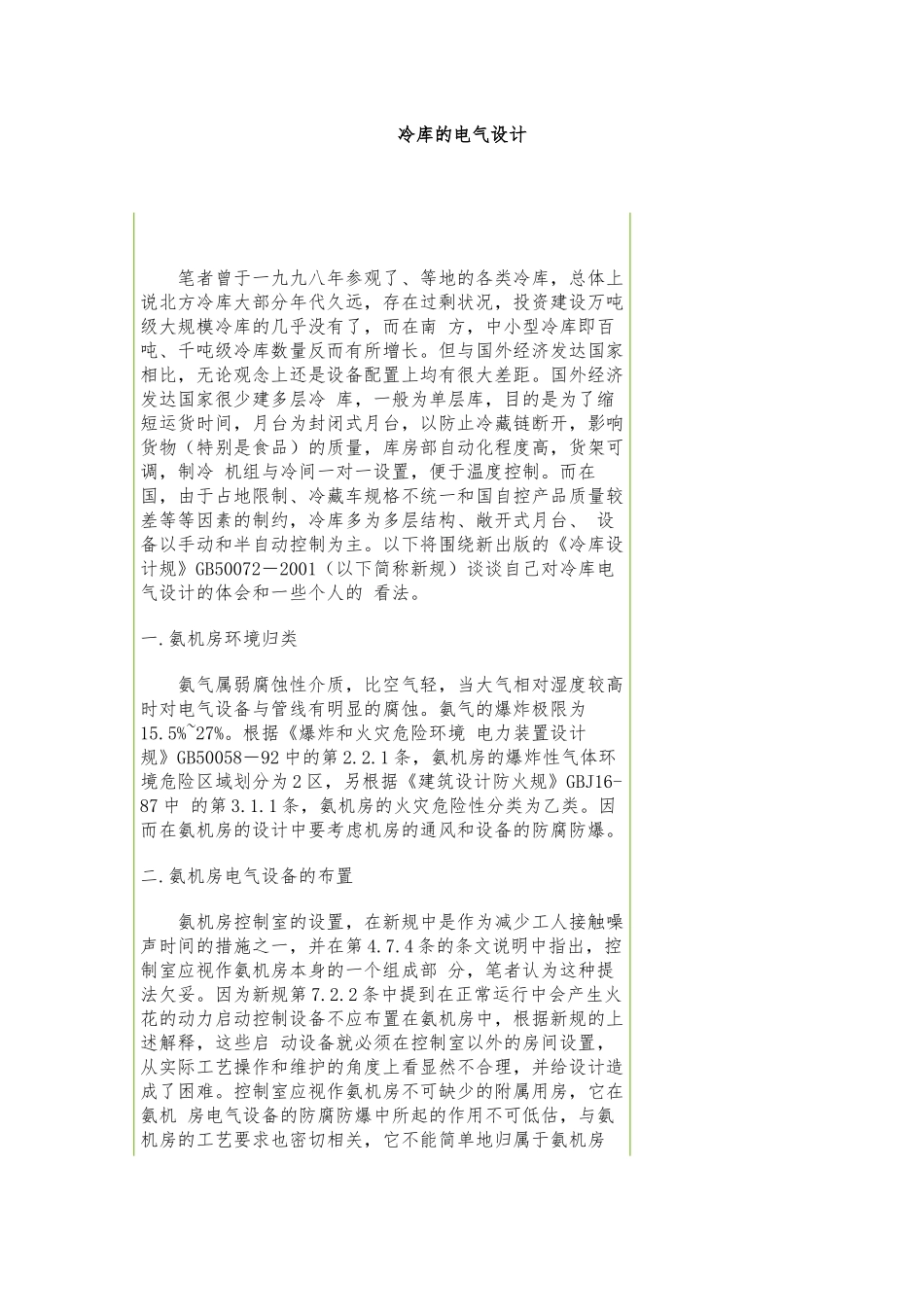

冷库的电气设计x

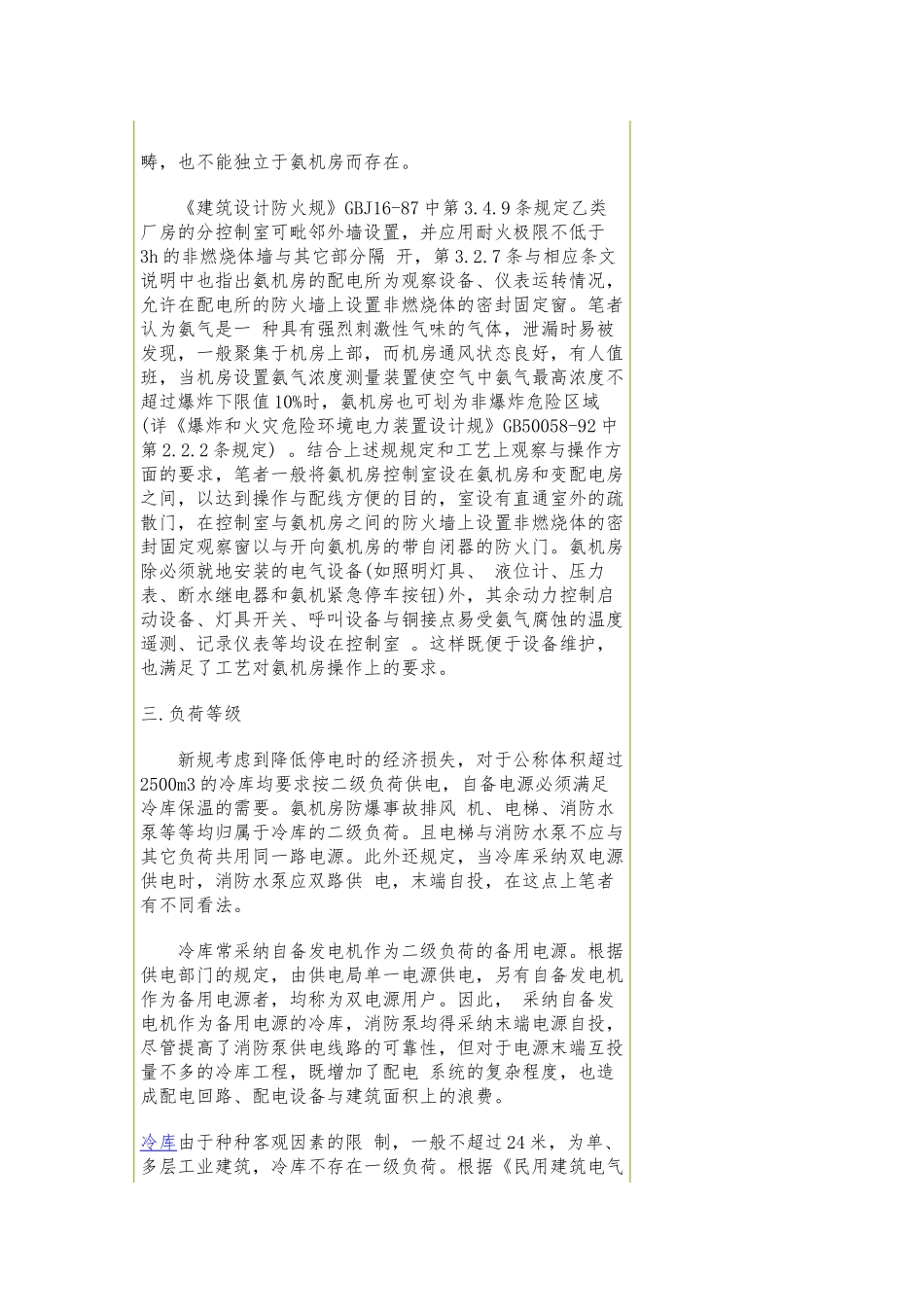

冷库的电气设计 笔者曾于一九九八年参观了、等地的各类冷库，总体上说北方冷库大部分年代久远，存在过剩状况，投资建设万吨级大规模冷库的几乎没有了，而在南 方，中小型冷库即百吨、千吨级冷库数量反而有所增长。但与国外经济发达国家相比，无论观念上还是设备配置上均有很大差距。国外经济发达国家很少建多层冷 库，一般为单层库，目的是为了缩短运货时间，月台为封闭式月台，以防止冷藏链断开，影响货物（特别是食品）的质量，库房部自动化程度高，货架可调，制冷 机组与冷间一对一设置，便于温度控制。而在国，由于占地限制、冷藏车规格不统一和国自控产品质量较差等等因素的制约，冷库多为多层结构、敞开式月台、 设备以手动和半自动控制为主。以下将围绕新出版的《冷库设计规》GB50072－2001（以下简称新规）谈谈自己对冷库电气设计的体会和一些个人的 看法。一.氨机房环境归类 氨气属弱腐蚀性介质，比空气轻，当大气相对湿度较高时对电气设备与管线有明显的腐蚀。氨气的爆炸极限为15.5%~27%。根据《爆炸和火灾危险环境 电力装置设计规》GB50058－92 中的第 2.2.1 条，氨机房的爆炸性气体环境危险区域划分为 2 区，另根据《建筑设计防火规》GBJ16-87 中 的第 3.1.1 条，氨机房的火灾危险性分类为乙类。因而在氨机房的设计中要考虑机房的通风和设备的防腐防爆。二.氨机房电气设备的布置 氨机房控制室的设置，在新规中是作为减少工人接触噪声时间的措施之一，并在第 4.7.4 条的条文说明中指出，控制室应视作氨机房本身的一个组成部 分，笔者认为这种提法欠妥。因为新规第 7.2.2 条中提到在正常运行中会产生火花的动力启动控制设备不应布置在氨机房中，根据新规的上述解释，这些启 动设备就必须在控制室以外的房间设置，从实际工艺操作和维护的角度上看显然不合理，并给设计造成了困难。控制室应视作氨机房不可缺少的附属用房，它在氨机 房电气设备的防腐防爆中所起的作用不可低估，与氨机房的工艺要求也密切相关，它不能简单地归属于氨机房畴，也不能独立于氨机房而存在。 《建筑设计防火规》GBJ16-87 中第 3.4.9 条规定乙类厂房的分控制室可毗邻外墙设置，并应用耐火极限不低于3h 的非燃烧体墙与其它部分隔 开，第 3.2.7 条与相应条文说明中也指出氨机房的配电所为观察设备、仪表运转情况，允许在配电所的防火墙上设置非燃烧体的密封固定窗。笔者认为氨气是一 种具有强烈刺激性气味的气体，泄漏时易被发现...
