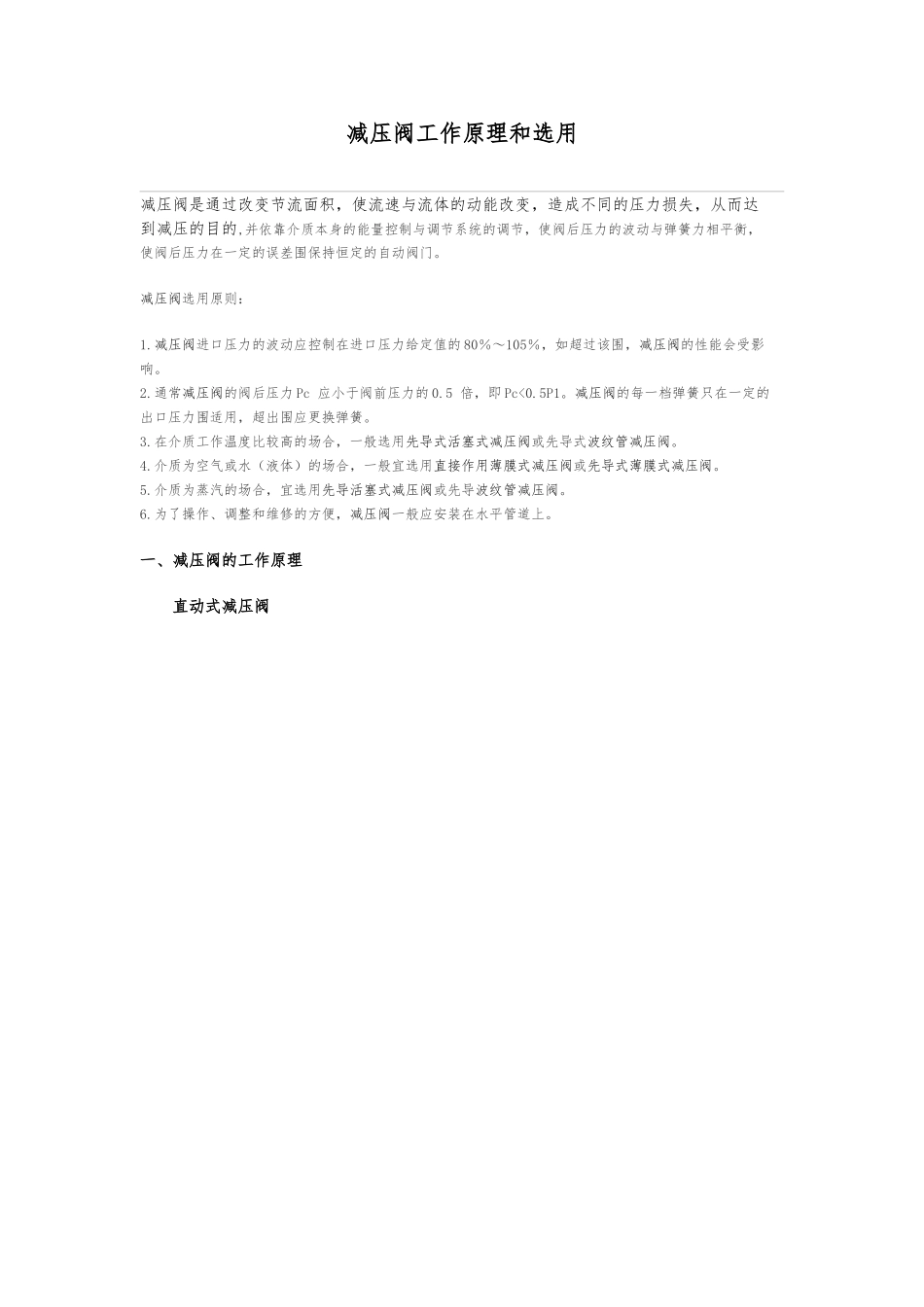

减压阀工作原理和选用减压阀是通过改变节流面积,使流速与流体的动能改变,造成不同的压力损失,从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差围保持恒定的自动阀门。 减压阀选用原则: 1.减压阀进口压力的波动应控制在进口压力给定值的 80%~105%,如超过该围,减压阀的性能会受影响。2.通常减压阀的阀后压力 Pc 应小于阀前压力的 0.5 倍,即 Pc<0.5P1。减压阀的每一档弹簧只在一定的出口压力围适用,超出围应更换弹簧。3.在介质工作温度比较高的场合,一般选用先导式活塞式减压阀或先导式波纹管减压阀。 4.介质为空气或水(液体)的场合,一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。 5.介质为蒸汽的场合,宜选用先导活塞式减压阀或先导波纹管减压阀。6.为了操作、调整和维修的方便,减压阀一般应安装在水平管道上。一、减压阀的工作原理 直动式减压阀 图 14—1a 所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。 压力为 P1 的压缩空气,由左端输入经阀口 10 节流后,压力降为 P2 输出。P2 的大小可由调压弹簧 2、3 进行调节。顺时针旋转旋钮 1,压缩弹簧 2、3 与膜片 5 使阀芯 8 下移,增大阀口 10 的开度使 P2 增大。若反时针旋转旋钮 1,阀口 10 的开度减小,P2 随之减小。 若 P1 瞬时升高,P2 将随之升高,使膜片气室 6 压力升高,在膜片 5 上产生的推力相应增大,此推力破坏了原来力的平衡,使膜片 5 向上移动,有少部分气流经溢流孔 12、排气孔 11 排出。在膜片上移的同时,因复位弹簧 9 的作用,使阀芯 8 也向上移动,关小进气阀口 10,节流作用加大,使输出压力下降,直至达到新的平衡为止,输出压力基本又回到原来值。若输入压力瞬时下降,输出压力也下降、膜片 5 下移,阀芯 8 随之下移,进气阀口 10 开大,节流作用减小,使输出压力也基本回到原来值。 逆时针旋转旋钮 1。使调节弹簧 2、3 放松,气体作用在膜片 5 上的推力大于调压弹簧的作用力,膜片向上曲,靠复位弹簧的作用关闭进气阀口 10。再旋转旋钮 1,进气阀芯 8 的顶端与溢流阀座 4 将脱开,膜片气室 6 中的压缩空气便经溢流孔 12、排气孔 11 排出,使阀处于无输出状态。 总之,溢流减压阀是靠进气口的节流作用减压,靠膜片上力的平衡作用和溢流孔的溢流作用稳压;调节弹簧即可使输出压...
