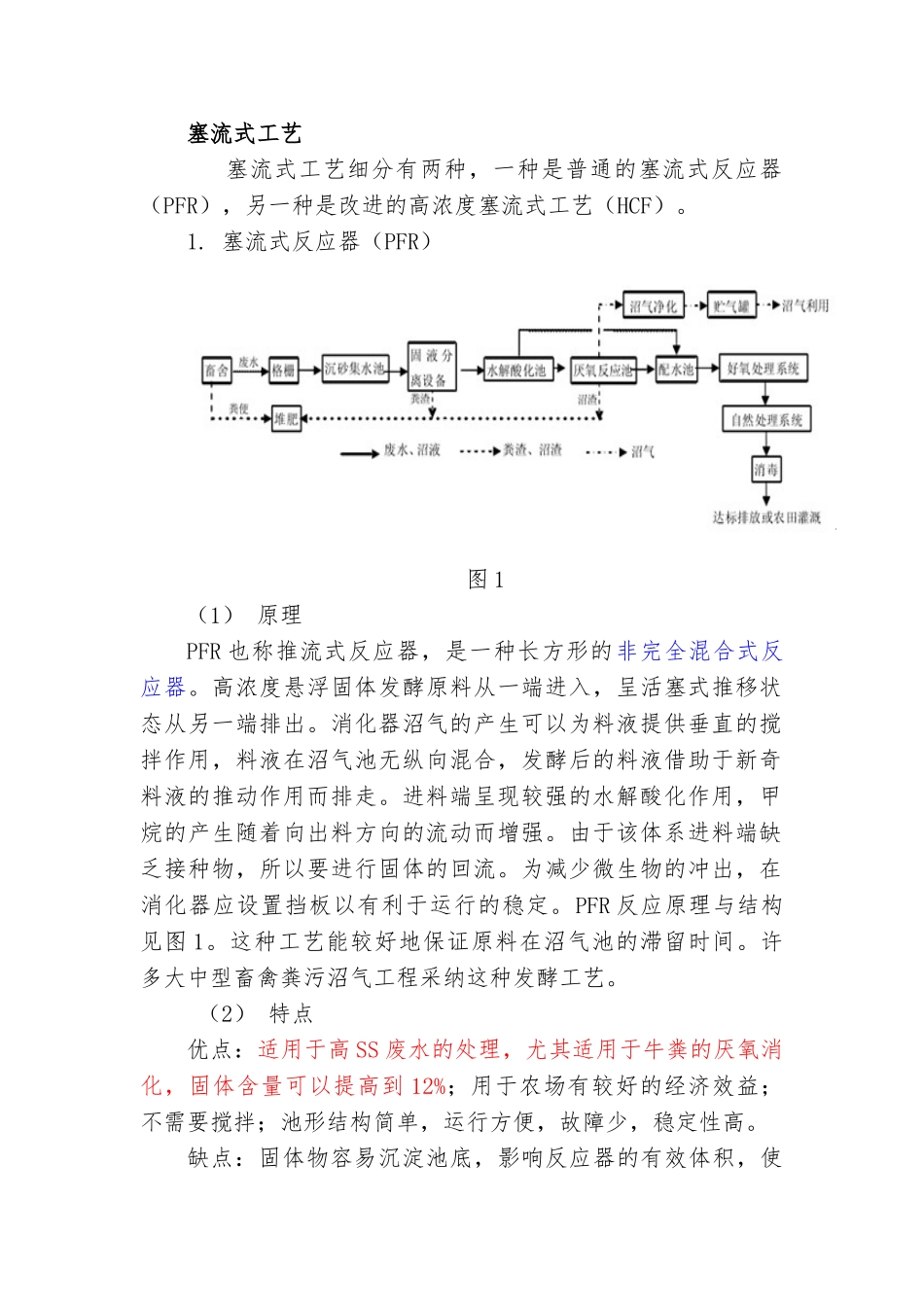

塞流式工艺 塞流式工艺细分有两种,一种是普通的塞流式反应器(PFR),另一种是改进的高浓度塞流式工艺(HCF)。1. 塞流式反应器(PFR)图 1(1) 原理PFR 也称推流式反应器,是一种长方形的非完全混合式反应器。高浓度悬浮固体发酵原料从一端进入,呈活塞式推移状态从另一端排出。消化器沼气的产生可以为料液提供垂直的搅拌作用,料液在沼气池无纵向混合,发酵后的料液借助于新奇料液的推动作用而排走。进料端呈现较强的水解酸化作用,甲烷的产生随着向出料方向的流动而增强。由于该体系进料端缺乏接种物,所以要进行固体的回流。为减少微生物的冲出,在消化器应设置挡板以有利于运行的稳定。PFR 反应原理与结构见图 1。这种工艺能较好地保证原料在沼气池的滞留时间。许多大中型畜禽粪污沼气工程采纳这种发酵工艺。 (2) 特点优点:适用于高 SS 废水的处理,尤其适用于牛粪的厌氧消化,固体含量可以提高到 12%;用于农场有较好的经济效益;不需要搅拌;池形结构简单,运行方便,故障少,稳定性高。缺点:固体物容易沉淀池底,影响反应器的有效体积,使HRT 和 SRT 降低,效率较低;需要固体和微生物的回流作为接种物;因该反应器占地面积或体积比较大,反应器难以保持一致的温度;易产生厚的结壳。2. 高浓度塞流式工艺(HCF) (1) 原理HCF 是一种塞流、混合与高浓度相结合的发酵装置。厌氧罐设机械搅拌,以塞流方式向池后端不断推动,HCF 厌氧反应器的一端顶部有一个带格栅并与消化池气室相隔离的进料口,在厌氧反应器的另一端,料液以溢液和沉渣形式排出。 (2) 特点进料浓度高,干物质含量可达 8%;能耗低,不仅加热能耗少,而且装机容量小,耗电量低;与 PFR 相比,原料利用率高;解决了浮渣问题;工艺流程简单;设施少,工程投资省;操作管理简便,运行费用低;原料适应性强(畜禽粪便、碎秸秆和有机垃圾均可);没有预处理,原料可以直接入池;卧式单池容积偏小,便于组合。升流式固体反应器升流式固体反应器(Upflow Solid Reactor,简称 USR)适用于处理高悬浮固体原料、总固体含量(TS)为 5%畜禽粪污,在当前畜禽养殖行业粪污资源化利用方面有较多的应用。1. 原理USR 的下部是含有高浓度厌氧微生物的固体床。发酵原料从反应器底部进入,依靠进料和所产沼气的上升动力按一定的速度向上升流。料液通过高浓度厌氧微生物固体床时,有机物被分解发酵,上清液从反应器上部排出。未消化的生物质固体颗粒和沼...
