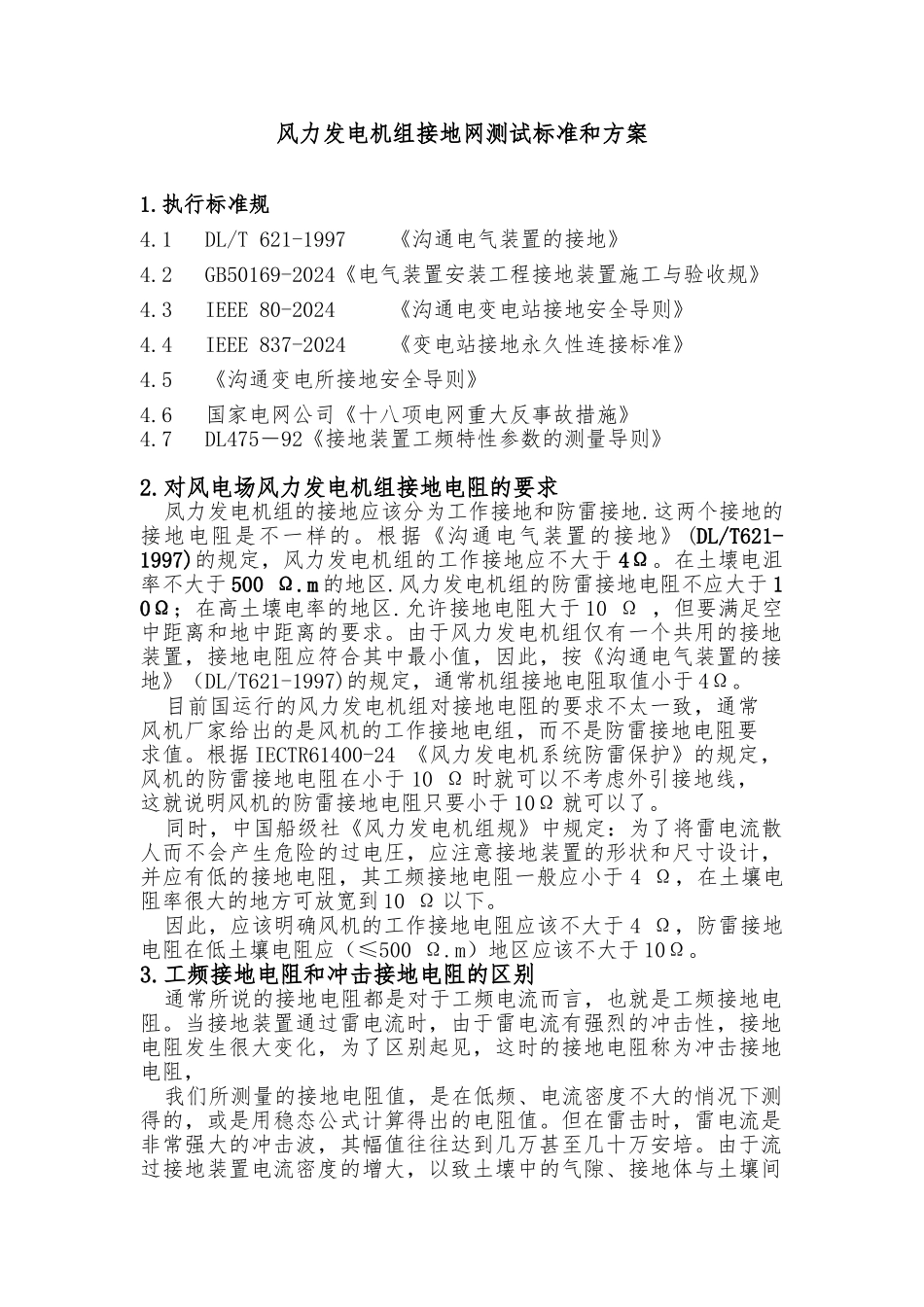

风力发电机组接地网测试标准和方案1.执行标准规4.1 DL/T 621-1997 《沟通电气装置的接地》4.2 GB50169-2024《电气装置安装工程接地装置施工与验收规》4.3 IEEE 80-2024 《沟通电变电站接地安全导则》4.4 IEEE 837-2024 《变电站接地永久性连接标准》4.5 《沟通变电所接地安全导则》4.6 国家电网公司《十八项电网重大反事故措施》4.7 DL475－92《接地装置工频特性参数的测量导则》2.对风电场风力发电机组接地电阻的要求凤力发电机组的接地应该分为工作接地和防雷接地.这两个接地的接地电阻是不一样的。根据《沟通电气装置的接地》 (DL/T621-1997)的规定，风力发电机组的工作接地应不大于 4Ω。在土壊电沮率不大于 500 Ω.m 的地区.风力发电机组的防雷接地电阻不应大于 10Ω；在高土壊电率的地区.允许接地电阻大于 10 Ω ，但要满足空中距离和地中距离的要求。由于风力发电机组仅有一个共用的接地装置，接地电阻应符合其中最小值，因此，按《沟通电气装置的接地》（DL/T621-1997)的规定，通常机组接地电阻取值小于 4Ω。目前国运行的风力发电机组对接地电阻的要求不太一致，通常风机厂家给出的是风机的工作接地电组，而不是防雷接地电阻要求值。根据 IECTR61400-24 《风力发电机系统防雷保护》的规定，风机的防雷接地电阻在小于 10 Ω 时就可以不考虑外引接地线，这就说明风机的防雷接地电阻只要小于 10Ω 就可以了。同时，中国船级社《风力发电机组规》中规定：为了将雷电流散人而不会产生危险的过电圧，应注意接地装置的形状和尺寸设计，并应有低的接地电阻，其工频接地电阻一般应小于 4 Ω，在土壤电阻率很大的地方可放宽到 10 Ω 以下。因此，应该明确风机的工作接地电阻应该不大于 4 Ω，防雷接地电阻在低土壤电阻应（≤500 Ω.m）地区应该不大于 10Ω。3.工频接地电阻和冲击接地电阻的区别通常所说的接地电阻都是对于工频电流而言，也就是工频接地电阻。当接地装置通过雷电流时，由于雷电流有强烈的冲击性，接地电阻发生很大变化，为了区别起见，这时的接地电阻称为冲击接地电阻，我们所测量的接地电阻值，是在低频、电流密度不大的悄况下测得的，或是用稳态公式计算得出的电阻值。但在雷击时，雷电流是非常强大的冲击波，其幅值往往达到几万甚至几十万安培。由于流过接地装置电流密度的增大，以致土壊中的气隙、接地体与土壤间的气层等处发生火花放电现象，土壤电阻系数变小，并且土壤与接地体间的接...
