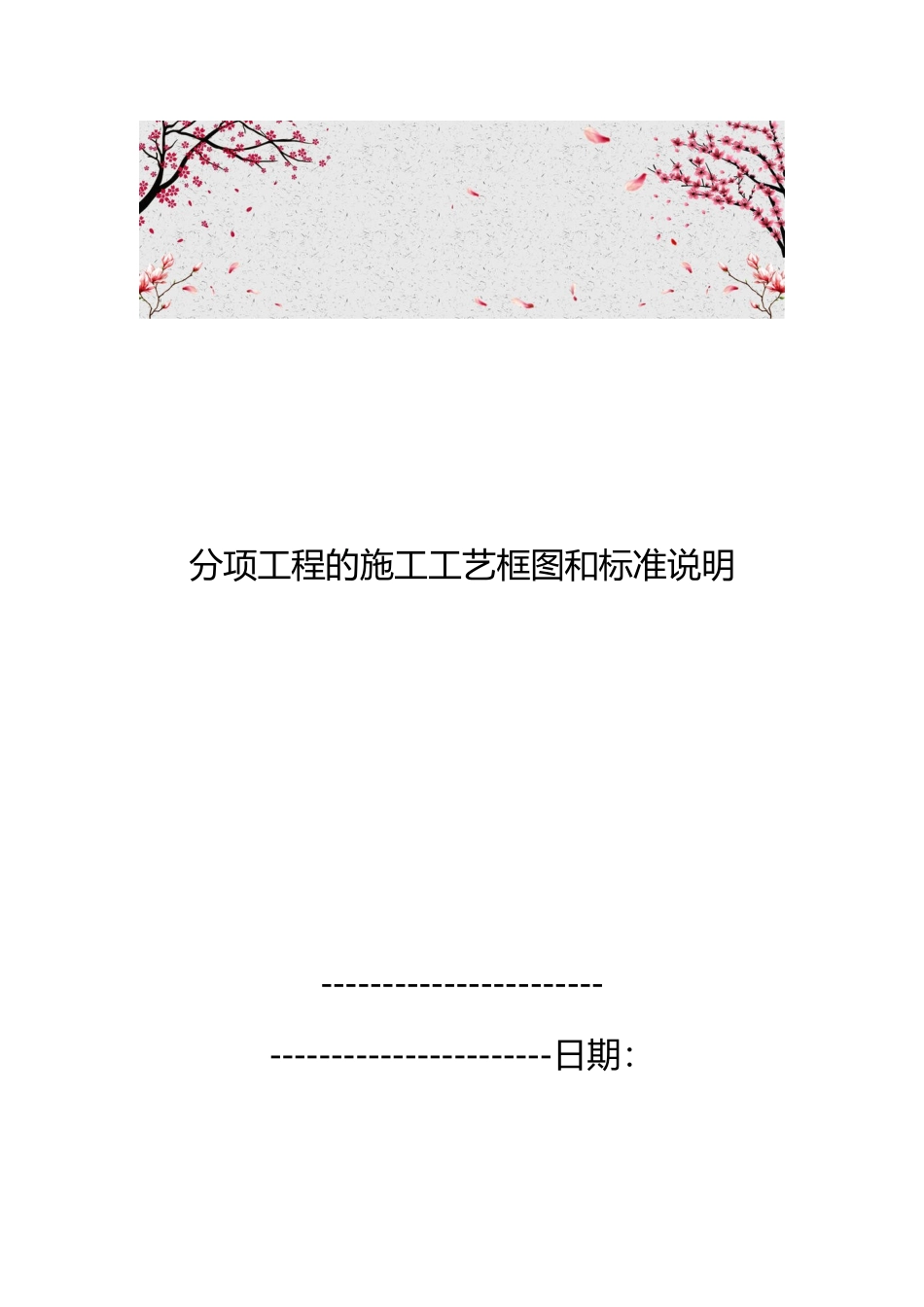

分项工程的施工工艺框图和标准说明----------------------- -----------------------日期：5
1 路基填筑施工工艺框图说明：路基填筑填料来源：本桩利用开挖料，填筑时采纳分层摊铺、碾压的施工方法
测量放线铺筑试验路段填前碾压填筑料运输校对水准点控制分层厚度填筑料摊铺碾压结构物回填检验路基整修路基验收准备下承层施工放样整 形碾 压接缝和调头处理养 生摊铺混合料厂拌水泥稳定碎石混合料5
2 路面基层施工工艺框图说明：（1） HEC 混凝土路面基层为6%水泥稳定碎石层，厚度 10cm；（2） 基层混合料采纳强制式搅拌站集中拌制，15t 自卸汽车运输；（3） 水泥稳定碎石采纳 PY180 平地机一层摊铺，3Y—12/15 型压路机碾压；（4） 碾压好的水泥稳定碎石层实行洒水养生
基层准备安装轨模摊 铺振 捣修整与光面纹理制作拆模与养生填缝与开通砼拌制和运输检查模板尺寸、位置、标高安装胀缝、填缝板并检查安装传力杆、安装钢筋切、锯缩缝压制缩缝或5
3 路面面层施工工艺框图说明：（1） 隧道路面为 HEC 混凝土面板，厚度32cm，路拱横坡 2%；（2） HEC 混凝土采纳HZS25 型拌和站集中拌制，MR4500 型混凝土搅拌运输车运输；（3） 路面混凝土选用HT6000 型轨模式摊铺机铺筑，摊铺机不能铺料的边角部位实行人工铺料；（4） 路面混凝土实行覆盖洒水养生；（5） 采纳刻纹机制作路面纹理，切缝机割锯缝槽，灌缝机填缝
4 桥梁施工工艺框图和文字说明5
1 桥梁工程总体施工工艺框图桥梁施工人员、设备进场对桥位进行测量、平整场地桥墩、台基础开挖预制场的形成桥台后路基填筑梁板预制、堆放桥墩、台施工梁板运输、吊装梁、板缝混凝土浇筑桥面铺装防水处理竣工验收工程交付台背回填文字说明：1、本框图为桥梁工程总体施工工艺流程框图，施工组织中对不同桥型
