剪刀式液压升降平台的设计与仿真设计

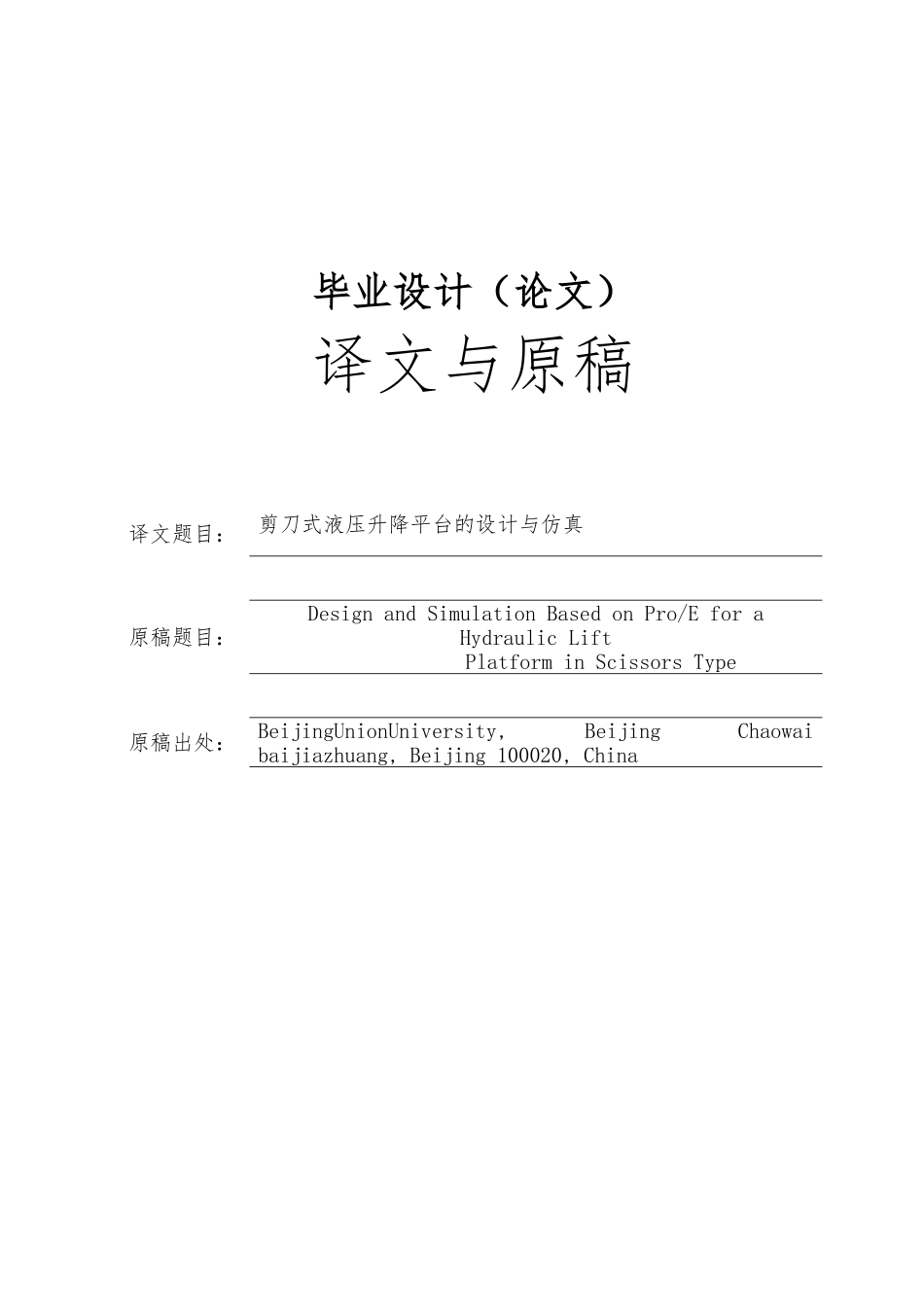

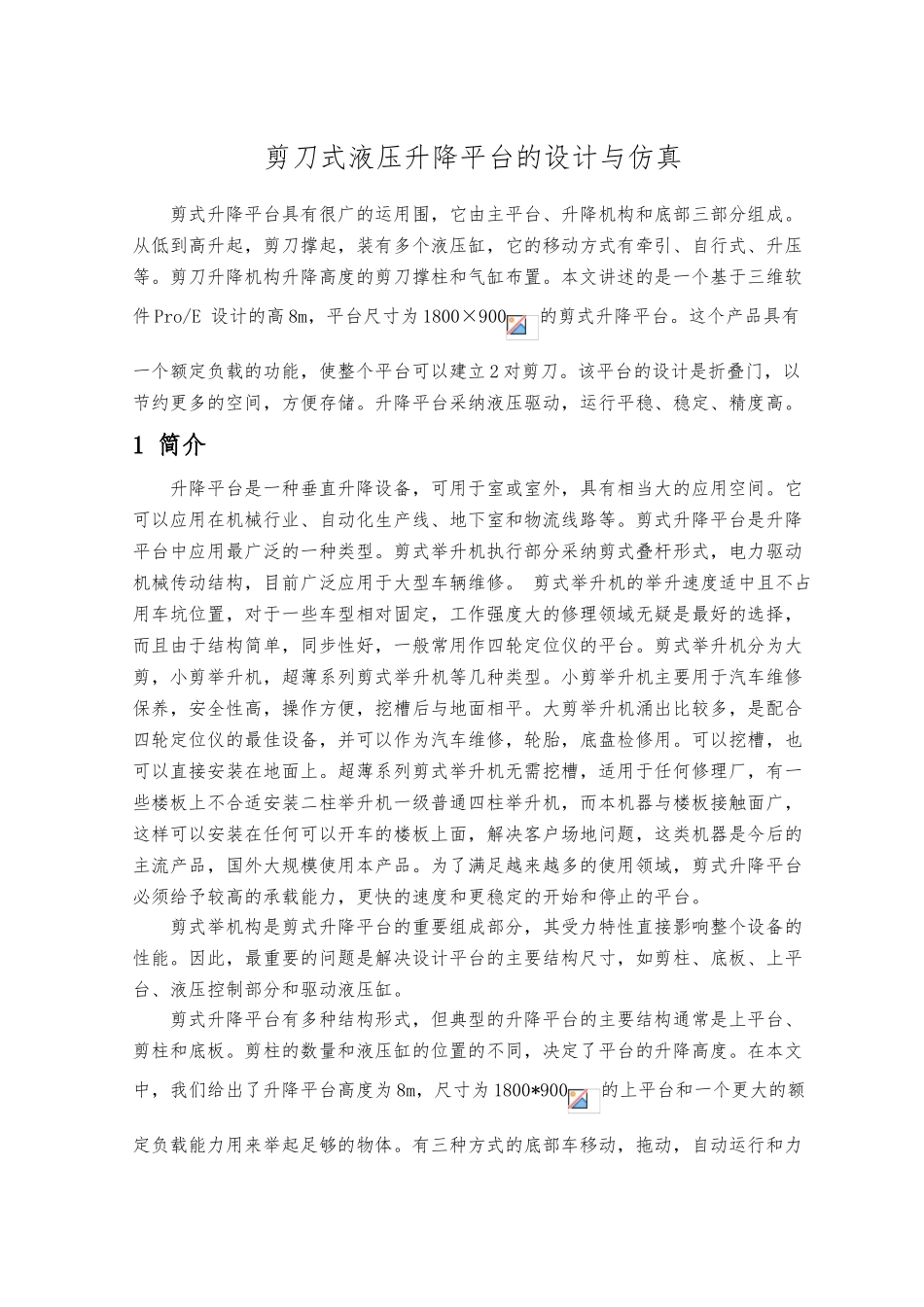

毕业设计（论文）译文与原稿译文题目：剪刀式液压升降平台的设计与仿真原稿题目：Design and Simulation Based on Pro/E for a Hydraulic Lift Platform in Scissors Type原稿出处：BeijingUnionUniversity, Beijing Chaowai baijiazhuang, Beijing 100020, China剪刀式液压升降平台的设计与仿真剪式升降平台具有很广的运用围，它由主平台、升降机构和底部三部分组成。从低到高升起，剪刀撑起，装有多个液压缸，它的移动方式有牵引、自行式、升压等。剪刀升降机构升降高度的剪刀撑柱和气缸布置。本文讲述的是一个基于三维软件 Pro/E 设计的高 8m，平台尺寸为 1800×900的剪式升降平台。这个产品具有一个额定负载的功能，使整个平台可以建立 2 对剪刀。该平台的设计是折叠门，以节约更多的空间，方便存储。升降平台采纳液压驱动，运行平稳、稳定、精度高。1 简介升降平台是一种垂直升降设备，可用于室或室外，具有相当大的应用空间。它可以应用在机械行业、自动化生产线、地下室和物流线路等。剪式升降平台是升降平台中应用最广泛的一种类型。剪式举升机执行部分采纳剪式叠杆形式，电力驱动机械传动结构，目前广泛应用于大型车辆维修。 剪式举升机的举升速度适中且不占用车坑位置，对于一些车型相对固定，工作强度大的修理领域无疑是最好的选择，而且由于结构简单，同步性好，一般常用作四轮定位仪的平台。剪式举升机分为大剪，小剪举升机，超薄系列剪式举升机等几种类型。小剪举升机主要用于汽车维修保养，安全性高，操作方便，挖槽后与地面相平。大剪举升机涌出比较多，是配合四轮定位仪的最佳设备，并可以作为汽车维修，轮胎，底盘检修用。可以挖槽，也可以直接安装在地面上。超薄系列剪式举升机无需挖槽，适用于任何修理厂，有一些楼板上不合适安装二柱举升机一级普通四柱举升机，而本机器与楼板接触面广，这样可以安装在任何可以开车的楼板上面，解决客户场地问题，这类机器是今后的主流产品，国外大规模使用本产品。为了满足越来越多的使用领域，剪式升降平台必须给予较高的承载能力，更快的速度和更稳定的开始和停止的平台。剪式举机构是剪式升降平台的重要组成部分，其受力特性直接影响整个设备的性能。因此，最重要的问题是解决设计平台的主要结构尺寸，如剪柱、底板、上平台、液压控制部分和驱动液压缸。剪式升降平台有多种结构形式，但典型的升降平台的主要结构通常是上平台、剪柱和底板。剪柱的数量和液压缸...
