加热炉装料机设计机械设计说明书

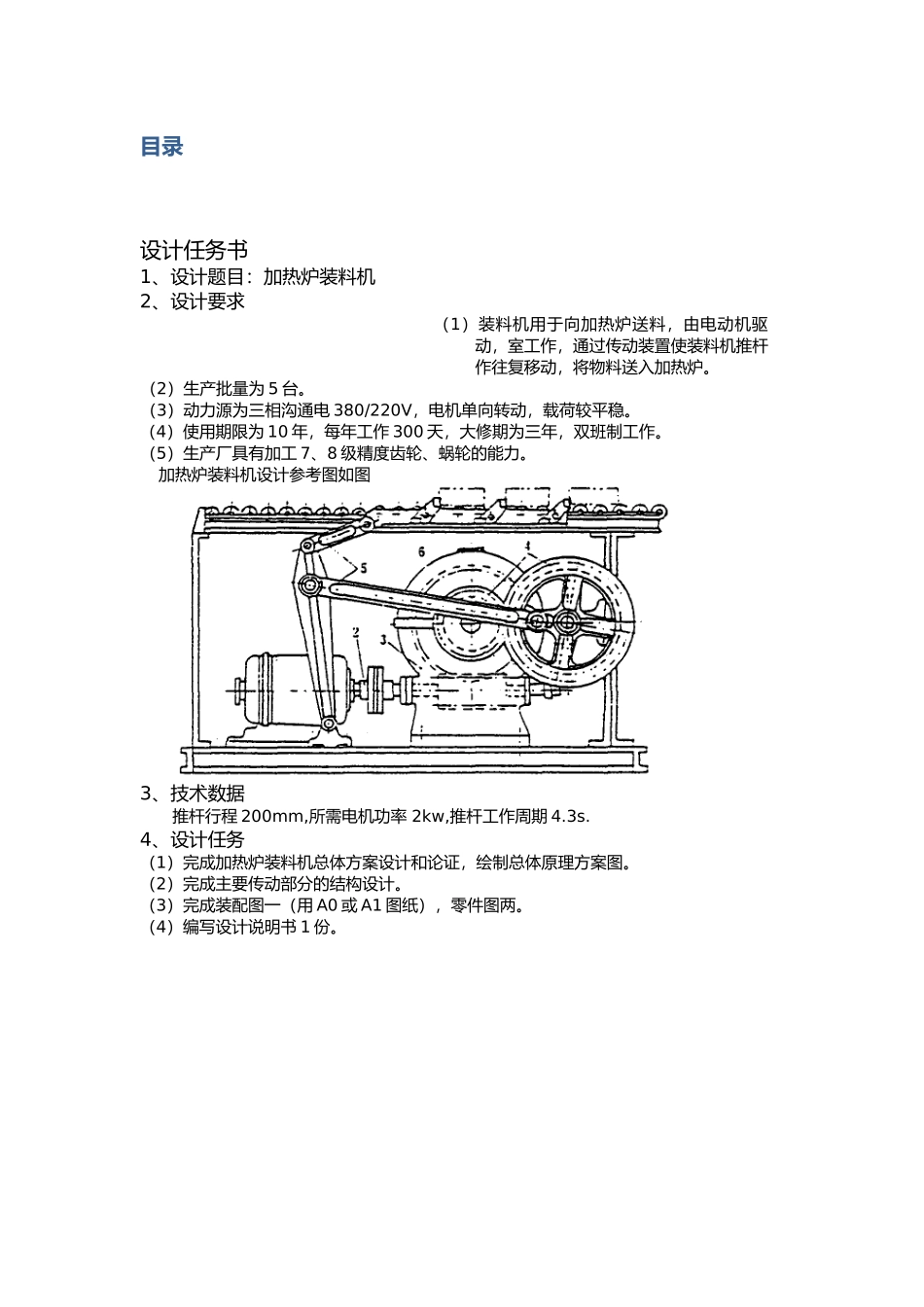

加热炉装料机设计机械设计说明书----------------------- -----------------------日期：机械设计课程设计计算说明书设计题目：加热炉装料机设计院系：设 计 者：指导老师：年 月日航空航天大学目录设计任务书1、设计题目：加热炉装料机2、设计要求（1）装料机用于向加热炉送料，由电动机驱动，室工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉。（2）生产批量为 5 台。（3）动力源为三相沟通电 380/220V，电机单向转动，载荷较平稳。（4）使用期限为 10 年，每年工作 300 天，大修期为三年，双班制工作。（5）生产厂具有加工 7、8 级精度齿轮、蜗轮的能力。加热炉装料机设计参考图如图3、技术数据推杆行程 200mm,所需电机功率 2kw,推杆工作周期 4.3s.4、设计任务（1）完成加热炉装料机总体方案设计和论证，绘制总体原理方案图。（2）完成主要传动部分的结构设计。（3）完成装配图一（用 A0 或 A1 图纸），零件图两。（4）编写设计说明书 1 份。一、总体方案设计 31、执行机构的选型与设计 32、传动装置方案确定 4二、传动零件的设计计算 61、联轴器 62、齿轮设计 63、蜗轮蜗杆设计 12三、轴系结构设计与计算 161、轴的强度计算 162、轴承校核计算 243、键校核计算 29四、箱体与附件设计 30五、润滑与密封 301、齿轮、蜗杆与蜗轮的润滑 302、滚动轴承的润滑 313、油标与排油装置 314、密封形式的选择 31六、技术要求 31七、总结与体会 32参考文献 32一、总体方案设计1、执行机构的选型与设计（1）机构分析①执行机构由电动机驱动，电动机功率 2kw，原动件输出等速圆周运动。传动机构应有运动转换功能，将原动件的回转运动转变为推杆的直线往复运动，因此应有急回运动特性。同时要保证机构具有良好的传力特性，即压力角较小。②为合理匹配出力与速度的关系，电动机转速快扭矩小，因此应设置蜗杆减速器，减速增扭。（2）机构选型方案一：用摆动导杆机构实现运动形式的转换功能。方案二：用偏置曲柄滑块机构实现运动形式的转换功能。方案三：用曲柄摇杆机构和摇杆滑块机构串联组合，实现运动形式的转换功能。（3）方案评价方案一：结构简单，尺寸适中，最小传动角适中，传力性能良好，且慢速行程为工作行程，快速行程为返回行程，工作效率高。方案二：结构简单，但是不够紧凑，且最小传动角偏小，传力性能差。方案三：结构复杂，且滑块会有一段时间作近似停歇，工作效率低，不能满足工作周...
