化工原理设计换热器设计说明

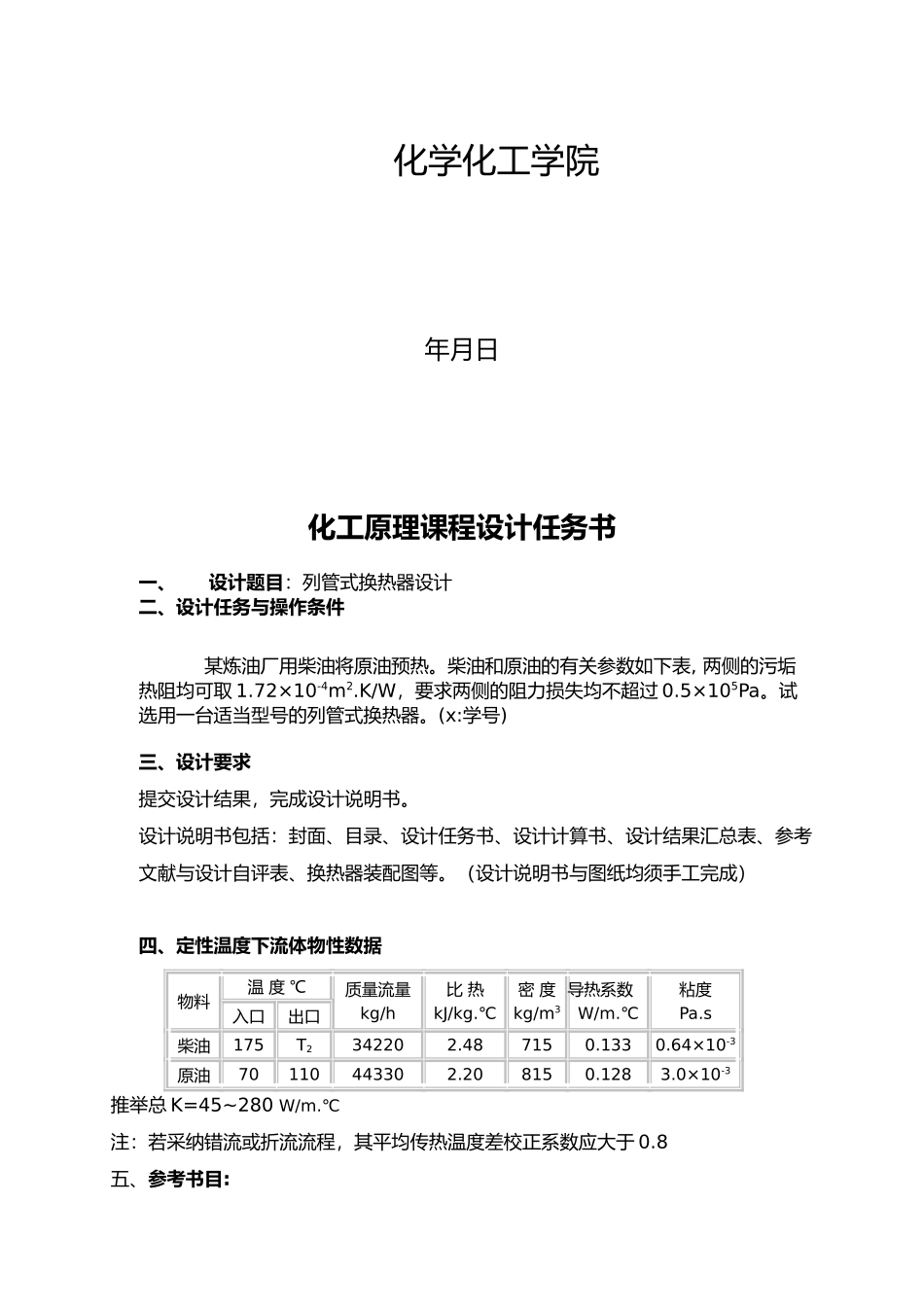

石油化工学院化工原理课程设计说明书题 目： 柴油预热原油的管壳式换热器 学生班级：学生：学生学号： 18 指导老师： 燕 化学化工学院年月日化工原理课程设计任务书一、设计题目：列管式换热器设计二、设计任务与操作条件某炼油厂用柴油将原油预热。柴油和原油的有关参数如下表, 两侧的污垢热阻均可取 1.72×10-4m2.K/W，要求两侧的阻力损失均不超过 0.5×105Pa。试选用一台适当型号的列管式换热器。(x:学号) 三、设计要求提交设计结果，完成设计说明书。设计说明书包括：封面、目录、设计任务书、设计计算书、设计结果汇总表、参考文献与设计自评表、换热器装配图等。（设计说明书与图纸均须手工完成）四、定性温度下流体物性数据物料 温 度 ℃质量流量 kg/h 比 热 kJ/kg.℃密 度 kg/m3导热系数 W/m.℃粘度 Pa.s 入口 出口 柴油 175 T234220 2.48 715 0.133 0.64×10-3原油 70 110 44330 2.20 815 0.128 3.0×10-3推举总 K=45~280 W/m.℃注：若采纳错流或折流流程，其平均传热温度差校正系数应大于 0.8 五、参考书目:1、玉英 . 化工原理 ,上册,1 版.:大学,19992、柴诚敬.化工原理课程设计. 1 版.:大学,19943、匡国柱.化工单元过程与设备课程设计. 1 版.:化学工业,2024 4、功祥.常用化工单元设备设计.1 版.:华南理工大学,2024目录1.设计任务书........................................................................12.概述..................................................................................23.设计条件与物性参数表........................................................24.方案设计和拟定..................................................................35.设计计算...........................................................................66.热量核算.........................................................................117.参考文献.........................................................................168.心得体会.........................................................................171．设计任务书1.1 设计题目用柴油预热原油的管壳式换热器1.2 设计任务1.查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤；2.根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计与计算；3.根据换热器工...
