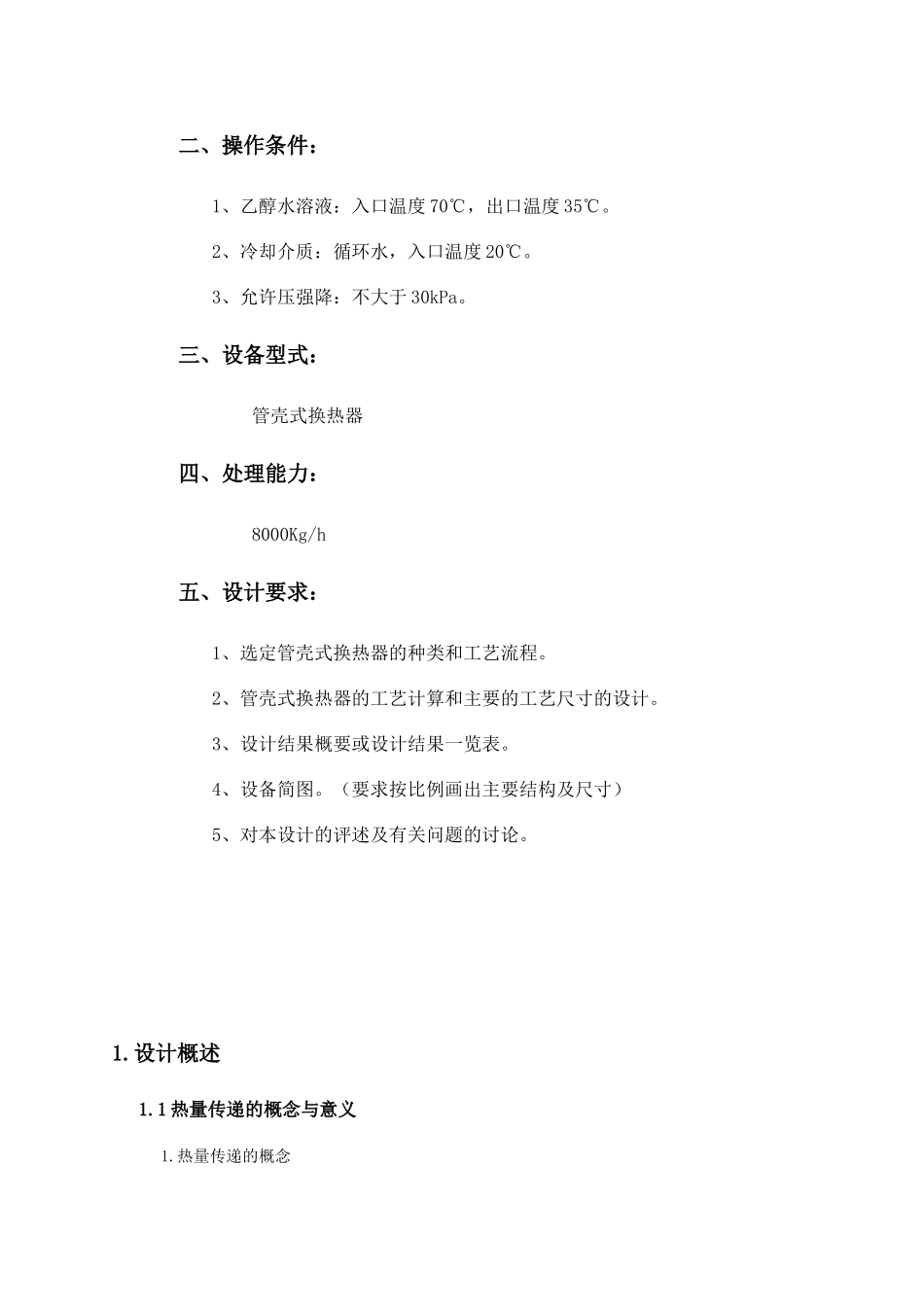

目录化工原理课程设计任务书 设计概述 试算并初选换热器规格 1. 流体流动途径的确定 2. 物性参数及其选型 3. 计算热负荷及冷却水流量 4. 计算两流体的平均温度差 5. 初选换热器的规格 工艺计算 1. 核算总传热系数 2. 核算压强降 经验公式 设备及工艺流程图 设计结果一览表 设计评述 参考文献 化工原理课程设计任务书化工原理课程设计任务书一．设计任务用初温为 20℃的冷却水，将流量为（4000+200×学号）kg/h 的 95%（体积分率）的乙醇水溶液从 70℃冷却到 35℃；设计压力为 1.6MPa，要求管程和壳程的压降不大于 30kPa，试选用适当的管壳式换热器。 二． 设计要求 每个设计者必须提交设计说明书和装配图(A2 或 A3)。1．设计说明书必须包括下述内容：封面、目录、设计任务书、设计计算书、设计结果汇总表、符号说明、参考文献以及设计自评等。 2．设计计算书的主要内容应包括的步骤: 1) 计算热负荷、收集物性常数。 根据设计任务求出热流体放热速率或冷流体吸热速率，考虑了热损失后即可确定换热器应达到的传热能力 Q；按定性温度确定已知条件中未给出的物性常数。2) 根据换热流体的特性和操作参数决定流体走向（哪个走管程、哪个走壳程）；计算平均温差。 3) 初步估量一个总传热速率常数 K 估，计算传热面积 A 估。 4) 根据 A 估初选标准换热器；5) 换热面积的核算。分别按关联式求出管内、外传热膜系数，估量污垢热阻，求出总传热速率常数 K 核，得出所需传热面积 A 需，将 A 需与 A 实际进行比较，若 A 实际比 A 需大 15%-25%，则设计成功；否则重新计算。 6) 管程和壳程压力降的核算。 7)接管尺寸的计算。3．符号说明的格式： 分为英文字母、希腊字母，要按字母排序，要写出中文名称和单位；4．参考文献的格式： 按 GB7714-87 的要求。一、设计题目：设计一台换热器二、操作条件：1、乙醇水溶液：入口温度 70℃，出口温度 35℃。2、冷却介质：循环水，入口温度 20℃。3、允许压强降：不大于 30kPa。三、设备型式：管壳式换热器四、处理能力：8000Kg/h五、设计要求：1、选定管壳式换热器的种类和工艺流程。2、管壳式换热器的工艺计算和主要的工艺尺寸的设计。3、设计结果概要或设计结果一览表。4、设备简图。（要求按比例画出主要结构及尺寸）5、对本设计的评述及有关问题的讨论。1.设计概述 1.1 热量传递的概念与意义1.热量传递的概念热量传递是指由于温度差引...
