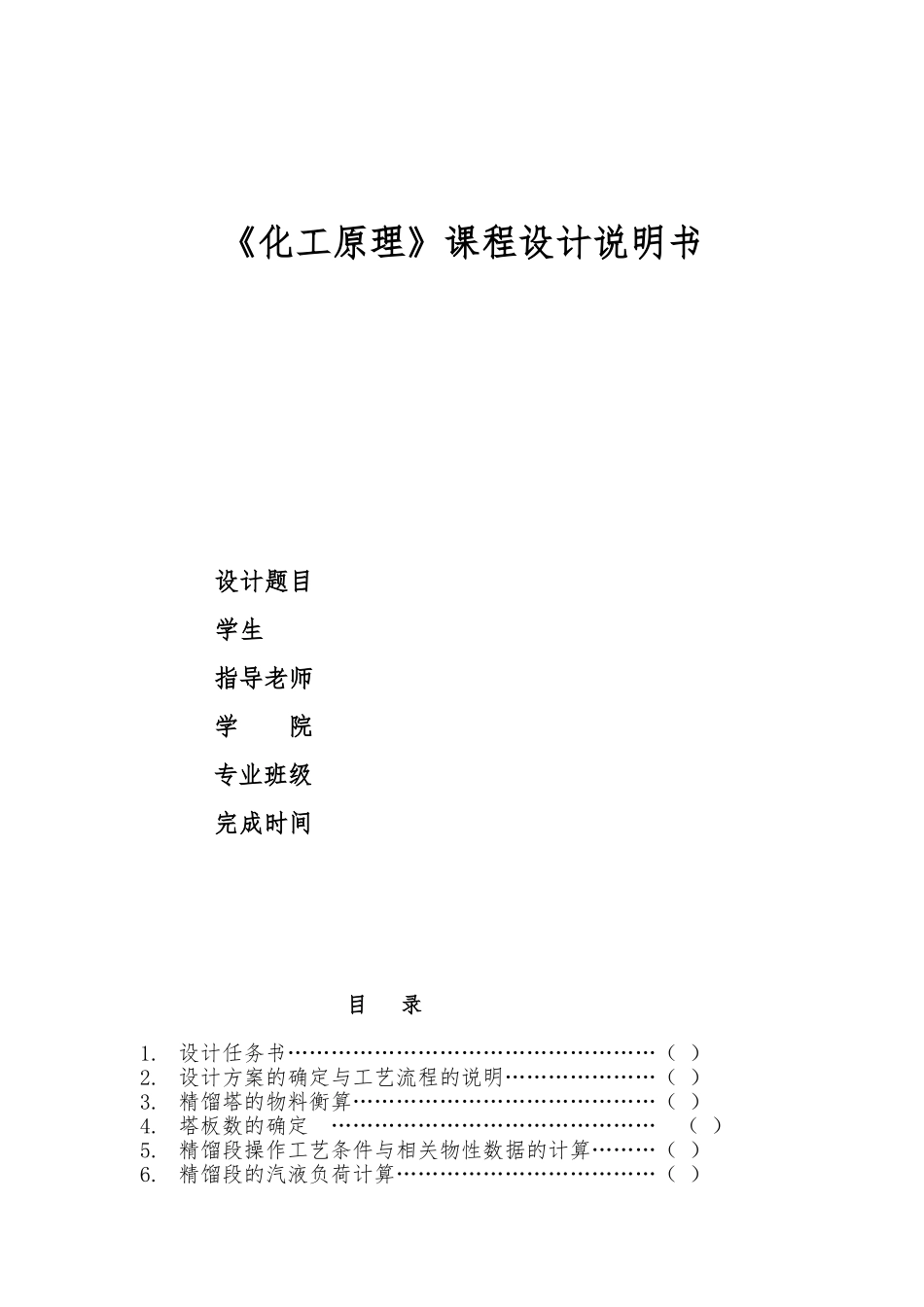

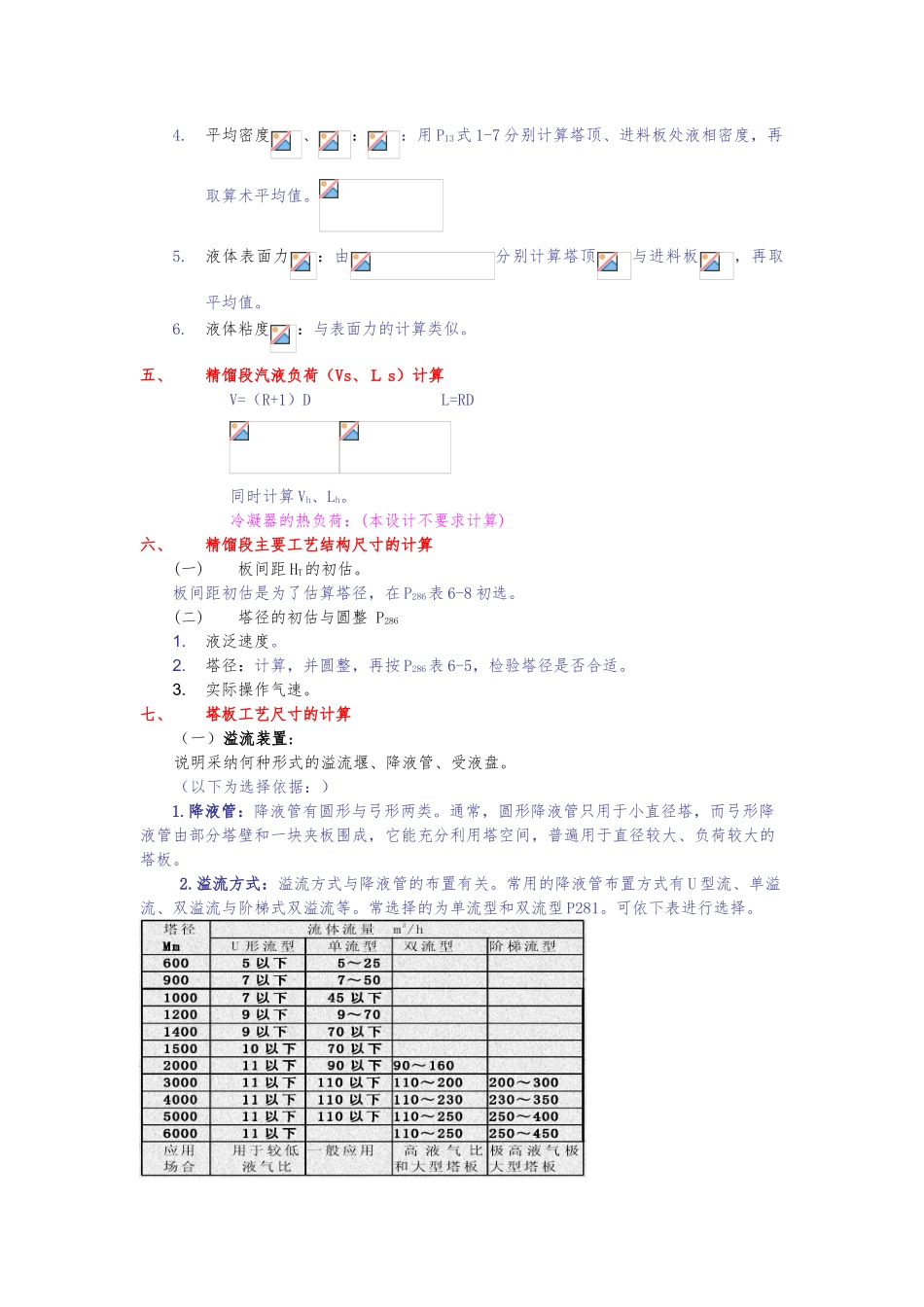

《化工原理》课程设计说明书设计题目学生指导老师学 院专业班级完成时间目 录1. 设计任务书……………………………………………( )2. 设计方案的确定与工艺流程的说明…………………( )3. 精馏塔的物料衡算……………………………………( )4. 塔板数的确定 ……………………………………… ( )5. 精馏段操作工艺条件与相关物性数据的计算………( )6. 精馏段的汽液负荷计算………………………………( )7. 精馏段塔体主要工艺尺寸的计算 …………………( )8.精馏段塔板主要工艺尺寸的计算…………………………( )9. 精馏段塔高的计算………………………………… ( )10. 精馏段塔板的流体力学验算…………………………( )11. 精馏段塔板的汽液负荷性能图………………………( )12. 精馏段计算结果汇总……………………………… ( )13. 设计评述…………………………………………… ( )14. 参考文献………………………………………………( )15. 附件……………………………………………………( )附件 1:附图 1 精馏工艺流程图……………………… ( )附件 2:附图 2 降液管参数图……………………………( )附件 3:附图 3 塔板布孔图………………………………( )板式塔设计简易步骤一、设计方案的确定与工艺流程的说明对塔型板型、工艺流程、加料状态、塔顶蒸汽冷凝方式、塔釜加热方式等进行说明,并绘制工艺流程图。(图可附在后面)二、精馏塔物料衡算:见教材 P270计算出 F、D、W,单位:kmol/h三、塔板数的确定1.汽液相平衡数据:查资料或计算确定相平衡数据,并绘制 t-x-y 图。2.确定回流比:先求出最小回流比:P266。再确定适宜回流比:P268。3.确定理论板数逐板法或梯级图解法(塔顶采纳全凝器)计算理论板层数,并确定加料板位置:P257-258。(逐板法需先计算相对挥发度)确定精馏段理论板数 N1、提馏段理论板数 N24.确定实际板数:估算塔板效率:P285。(①需知全塔平均温度,可由 t-x-y 图确定塔顶、塔底温度,或通过试差确定塔顶、塔底温度,再取算术平均值。②需知相对挥发度,可由安托因方程求平均温度下的饱和蒸汽压,再按理想溶液计算。)由塔板效率计算精馏段、提馏段的实际板层数 N1’,N2’:P284式 6-67。四、精馏段操作工艺条件与相关物性数据的计算1.操作压力:取2.精馏段平均温度:查 t-x-y 图确定塔顶、进料板温度,再取平均...
