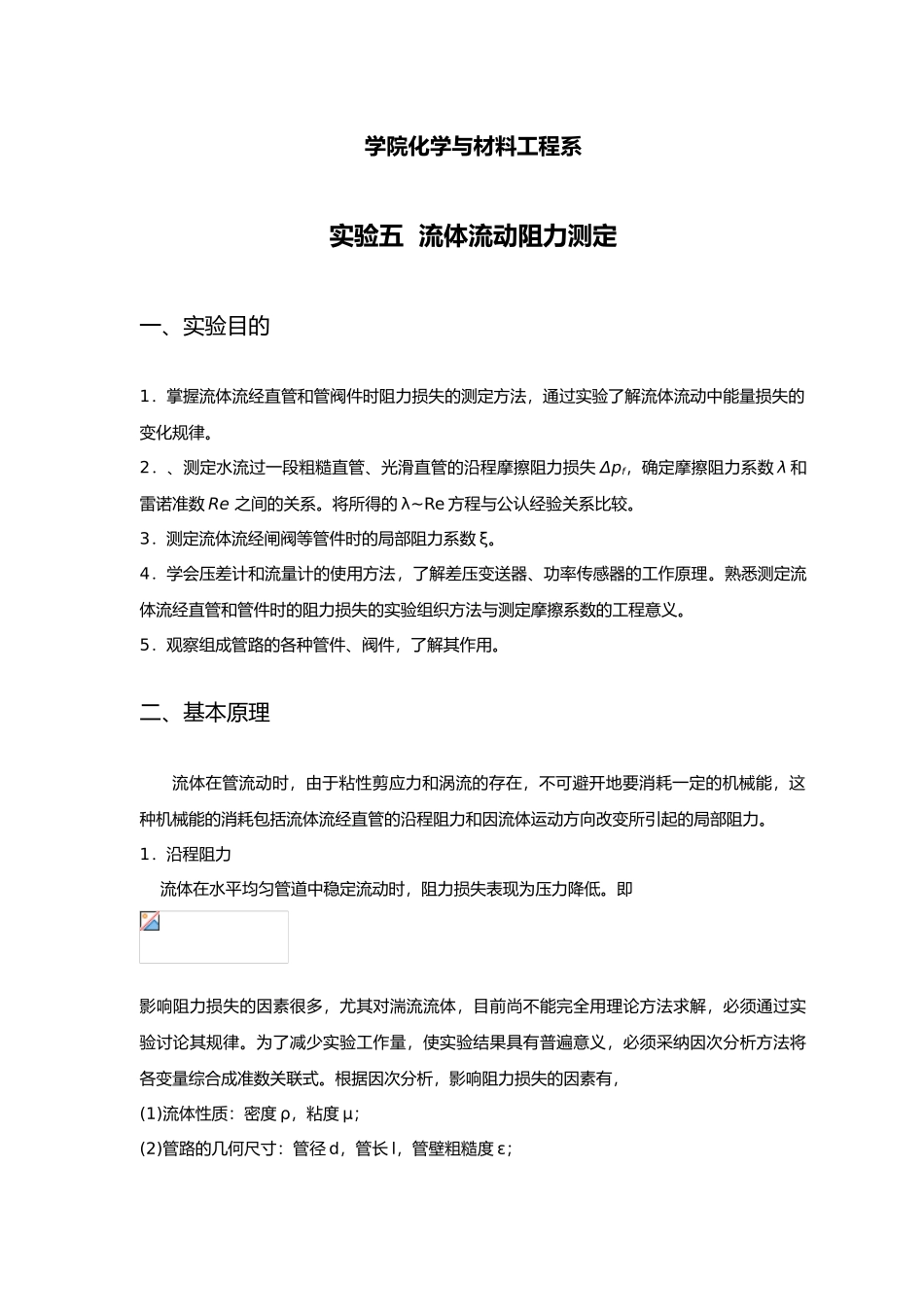

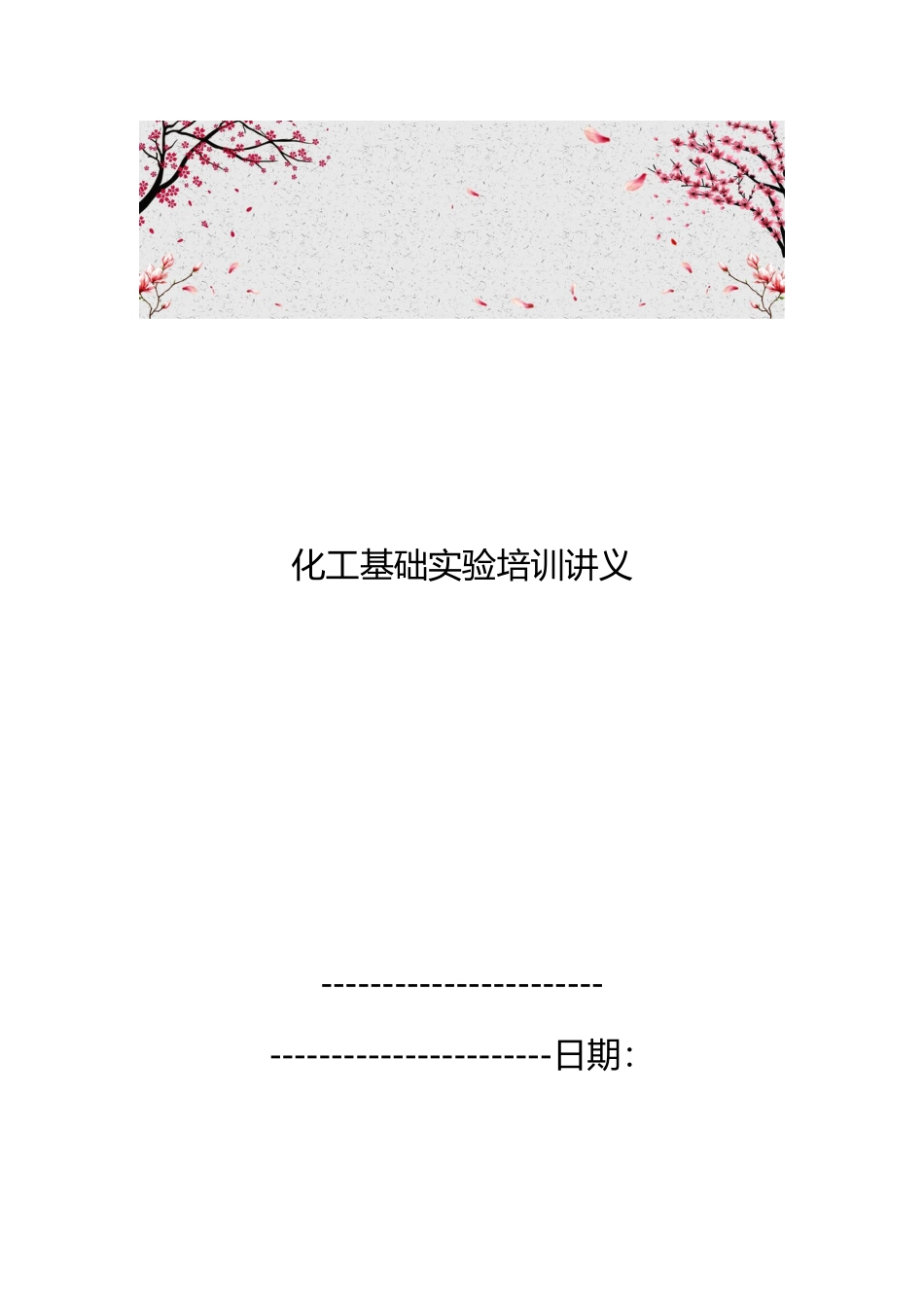

化工基础实验培训讲义----------------------- -----------------------日期：学院化学与材料工程系实验五 流体流动阻力测定一、实验目的1．掌握流体流经直管和管阀件时阻力损失的测定方法，通过实验了解流体流动中能量损失的变化规律。 2．、测定水流过一段粗糙直管、光滑直管的沿程摩擦阻力损失 Δpf，确定摩擦阻力系数 λ 和雷诺准数 Re 之间的关系。将所得的 λ~Re 方程与公认经验关系比较。 3．测定流体流经闸阀等管件时的局部阻力系数 ξ。 4．学会压差计和流量计的使用方法，了解差压变送器、功率传感器的工作原理。熟悉测定流体流经直管和管件时的阻力损失的实验组织方法与测定摩擦系数的工程意义。5．观察组成管路的各种管件、阀件，了解其作用。二、基本原理流体在管流动时，由于粘性剪应力和涡流的存在，不可避开地要消耗一定的机械能，这种机械能的消耗包括流体流经直管的沿程阻力和因流体运动方向改变所引起的局部阻力。 1．沿程阻力 流体在水平均匀管道中稳定流动时，阻力损失表现为压力降低。即 影响阻力损失的因素很多，尤其对湍流流体，目前尚不能完全用理论方法求解，必须通过实验讨论其规律。为了减少实验工作量，使实验结果具有普遍意义，必须采纳因次分析方法将各变量综合成准数关联式。根据因次分析，影响阻力损失的因素有， (1)流体性质：密度 ρ，粘度 μ； (2)管路的几何尺寸：管径 d，管长 l，管壁粗糙度 ε； (3)流动条件：流速 μ。 可表示为： 组合成如下的无因次式： 令 则式中，——压降 Pahf——直管阻力损失 J/kg，ρ——流体密度 kg/m3λ——直管摩擦系数，无因次l——直管长度 md——直管径 mu——流体流速，由实验测定 m/sλ——称为直管摩擦系数。滞流(层流)时，λ＝64／Re；湍流时 λ 是雷诺准数 Re 和相对粗糙度的函数，须由实验确定.2．局部阻力 局部阻力通常有两种表示方法，即当量长度法和阻力系数法。 当量长度法 流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体流过与其具有相当管径长度的直管阻力损失，这个直管长度称为当量长度，用符号 le 表示。这样，就可以用直管阻力的公式来计算局部阻力损失，而且在管路计算时．可将管路中的直骨长度与管件、阀门的当量长度合并在一起计算，如管路中直管长度为乙各种局部阻力的当量长度之和为 ，则流体在管路中流动时的总阻力损失 为阻力系数法 流体通过某一管件或阀门时的阻力损失用流体在管路小...
