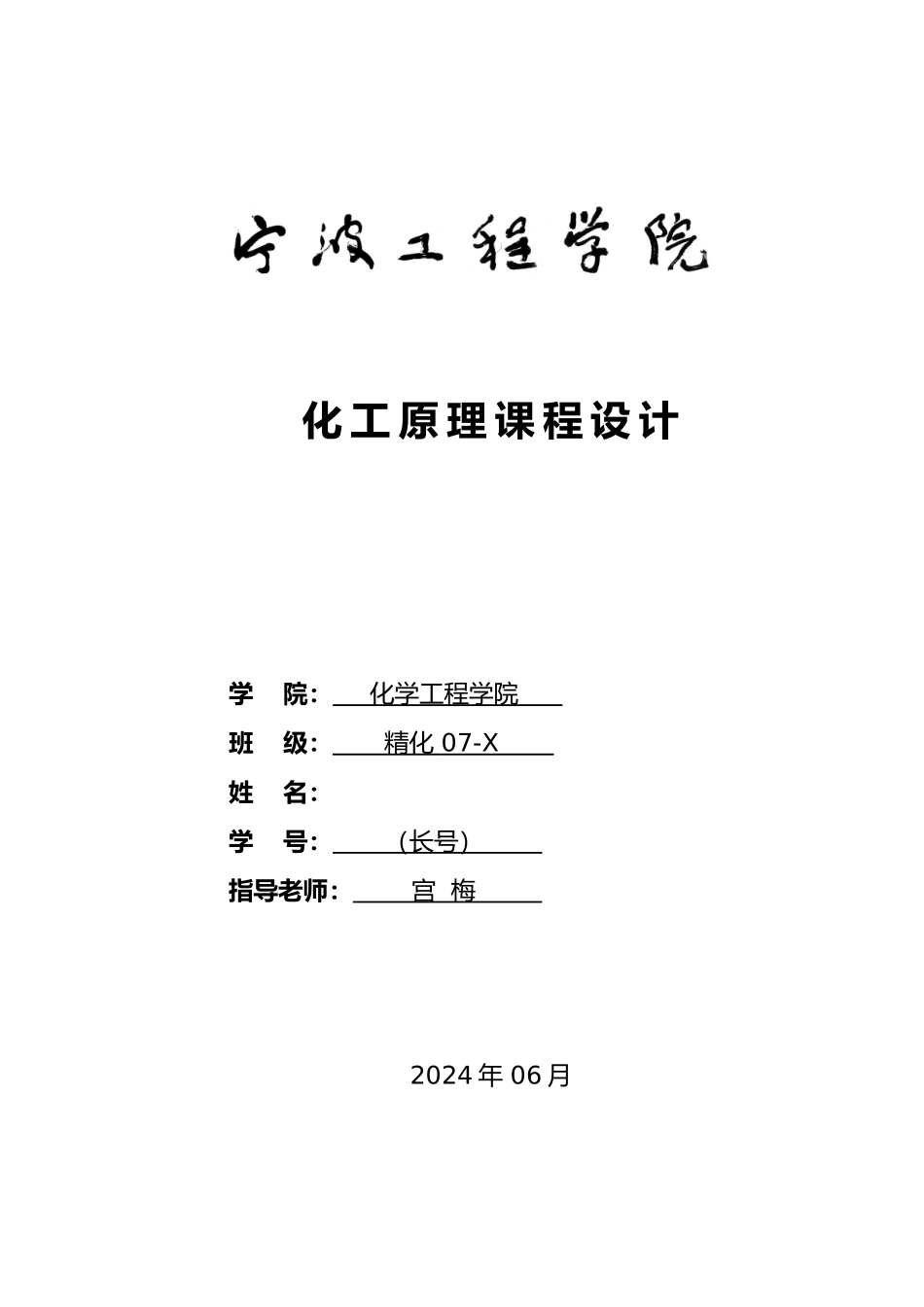

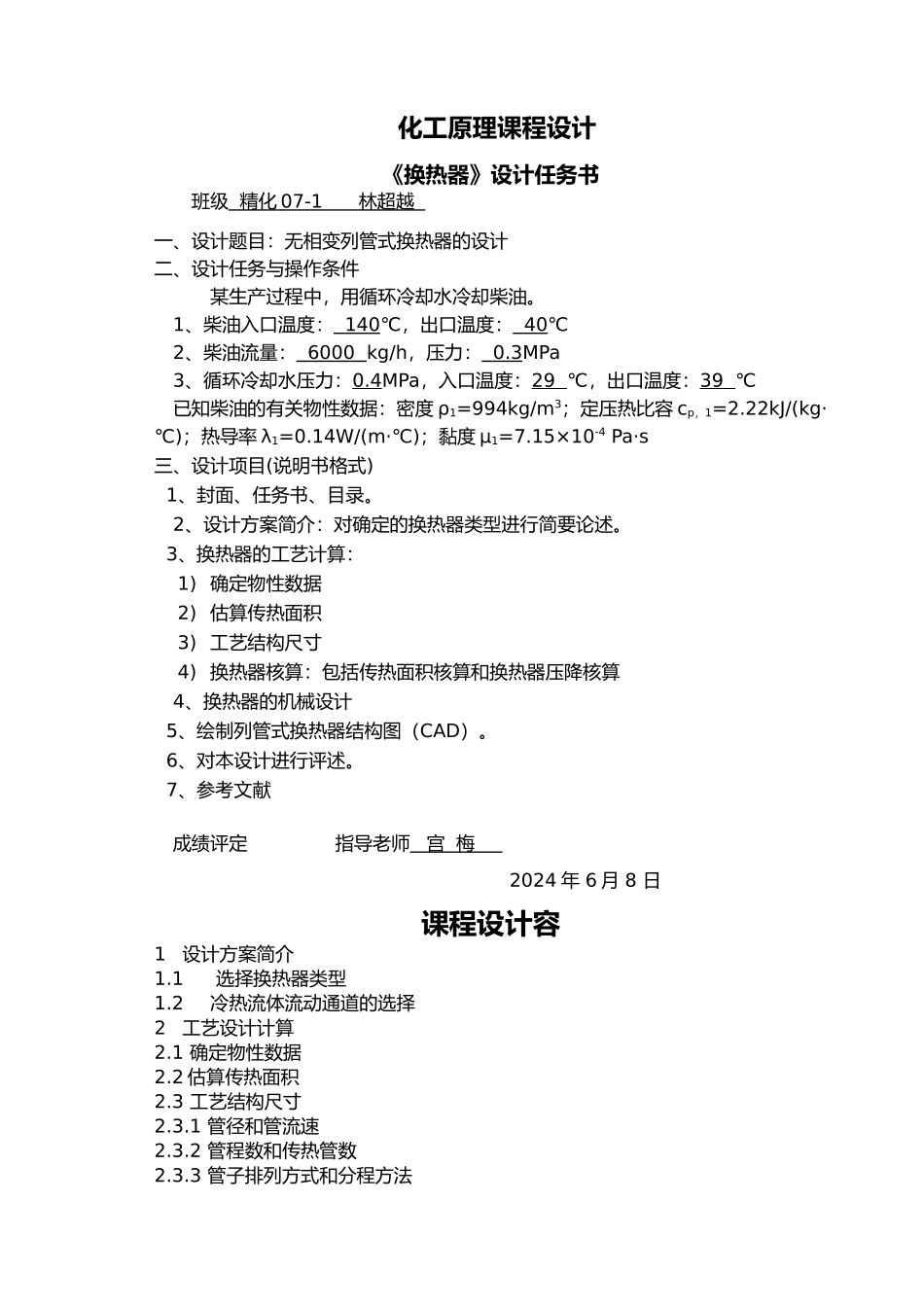

化工原理课程设计模板----------------------- -----------------------日期：化 工 原 理 课 程 设 计学 院： 化学工程学院 班 级： 精化 07-X 姓 名：学 号： （长号） 指导老师： 宫 梅 2024 年 06 月 化工原理课程设计《换热器》设计任务书 班级 精化 07-1 林超越 一、设计题目：无相变列管式换热器的设计二、设计任务与操作条件某生产过程中，用循环冷却水冷却柴油。1、柴油入口温度： 140 ℃，出口温度： 40 ℃2、柴油流量： 6000 kg/h，压力： 0.3 MPa 3、循环冷却水压力：0.4MPa，入口温度：29 ℃，出口温度：39 ℃已知柴油的有关物性数据：密度 ρ1=994kg/m3；定压热比容 cp，1=2.22kJ/(kg·℃)；热导率 λ1=0.14W/(m·℃)；黏度 μ1=7.15×10-4 Pa·s三、设计项目(说明书格式) 1、封面、任务书、目录。2、设计方案简介：对确定的换热器类型进行简要论述。 3、换热器的工艺计算：1) 确定物性数据2) 估算传热面积3) 工艺结构尺寸4) 换热器核算：包括传热面积核算和换热器压降核算4、换热器的机械设计 5、绘制列管式换热器结构图（CAD）。 6、对本设计进行评述。 7、参考文献成绩评定 指导老师 宫 梅 2024 年 6 月 8 日课程设计容1设计方案简介1.1 选择换热器类型1.2冷热流体流动通道的选择2工艺设计计算2.1 确定物性数据2.2 估算传热面积2.3 工艺结构尺寸2.3.1 管径和管流速2.3.2 管程数和传热管数2.3.3 管子排列方式和分程方法2.3.4 平均传热温差校正与壳程数2.3.5 壳体径2.3.6 折流板2.4 换热器核算2.4.1 传热面积校核2.4.2 换热器流体流动阻力2.5 换热器主要结构尺寸和计算结果3换热器机械设计3.1 壳体壁厚3.2 管板尺寸3.3 接管尺寸3.4 换热器封头选择3.5 膨胀节选择（根据设计可选可不选）3.6其他部件4评述4.1 可靠性评价4.2 个人感想5参考文献附表换热器主要结构尺寸和计算结果附录 换热器结构图时间安排：2024-6-12发任务书，设计指导2024-6-18完成计算2024-6-22完成初稿（包括绘图）（空 1 行）目 录1 引 言...............................................................................................................11.1 系统分析......................................................................................11.1.1 系统功能模块分析.......................................................................
